Германиевые диоды типа ДГ-Ц21…ДГ-Ц27 и близкие к ним по характеристикам диоды Д7А…Д7Ж обычно используют в выпрямителях для питания радиоаппаратуры от сети переменного тока. В условное обозначение диода не всегда входят некоторые технические данные, поэтому их необходимо искать в справочниках по полупроводниковым приборам. Одним из исключений является обозначение для некоторых диодов с буквами КСили цифрой вместо К(например, 2С) — кремниевые стабилитроны и стабисторы. После этих обозначений стоит три цифры, если это первые цифры: 1 или 4, то взяв последние две цифры и разделив их на 10 получим напряжение стабилизации U ст . Например, KC107A — стабистор, U ст= 0,7 В, 2С133А — стабилитрон, U ст= 3,3 В.

Если первая цифра 2или 5, то последние две цифры показывают U ст, например, КС213Б — U ст = 13 В, 2С291А — 0 U ст= 91 В, если цифра 6, то к последним двум цифрам нужно прибавить 100 В, например, КС680А — U ст= 180 В.

Маркировка

На корпусе диода обычно указывают материал полупроводника, из которого он изготовлен (буква или цифра), тип (буква), назначение или электрические свойства прибора (цифра), букву, соответствующую разновидности прибора, и дату изготовления, а также его условное обозначение. Условное обозначение диода (анод и катод) указывает, как нужно подключать диод на платах устройств. Диод имеет два вывода, один из которых катод (минус), а другой — анод (плюс).

Условное графическое изображение на корпусе диода наносится в виде стрелки, указывающей прямое направление, если стрелки нет, то ставится знак «+». На плоских выводах некоторых диодов (например, серии Д2) прямо выштамповано условное обозначение диода и его тип.

При нанесении цветового кода, цветную метку, точку или полоску наносят ближе к аноду (рис. 2.1).

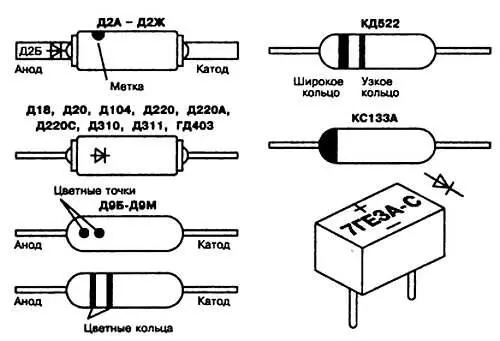

Рис. 2.1. Нанесение цветового кода на диоды

Для некоторых типов диодов используется цветная маркировка в виде точек и полосок (табл. 2.1).

Диоды старых типов, в частности точечные, выпускались в стеклянном оформлении и маркировались буквой «Д» с добавлением цифры и буквы, обозначающих подтип прибора. Германиево-индиевые плоскостные диоды имели обозначение «Д7».

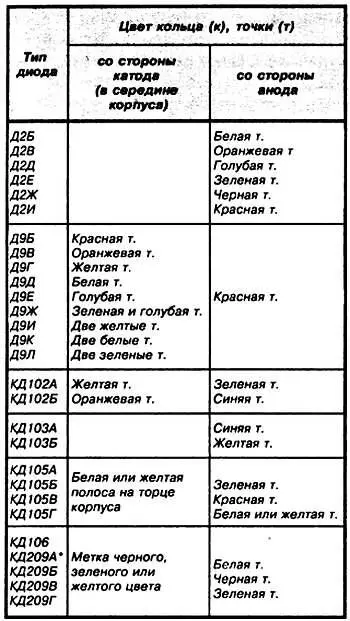

Таблица 2.1. Цветовая маркировка полупроводниковых диодов

* Цвет корпуса коричневый

Общая характеристика

В современном понимании транзистор — это полупроводниковый прибор с двумя или более р-n переходами и тремя или более выводами, предназначенный для усиления, генерирования и преобразования электрических колебаний.

Наиболее широкое применение в радиолюбительских конструкциях находят биполярные и полевые транзисторы. У полевых транзисторов управление выходным током производится с помощью электрического поля, отсюда и название, полевые. Эти транзисторы имеют три электрода: исток, затвор и сток. Электроды полевого транзистора в определенной степени соответствуют электродам биполярного транзистора — эмиттеру, базе и коллектору. Достоинством полевого транзистора является то, что ток входного электрода (затвора) очень мал. Это определяет высокое входное сопротивление каскадов на этих транзисторах и тем самым устраняет влияние последующих каскадов схемы на предыдущие.

Еще одно достоинство этих транзисторов — низкий уровень собственных шумов, что дает возможность использовать полевые транзисторы в первых каскадах высококачественных усилителей звуковой частоты.

Основная классификация транзисторов

Основная классификация транзисторов ведется по исходному материалу, на основе которого они сделаны, максимальной допустимой мощности, рассеиваемой на коллекторе и частотным свойствам. Эти параметры определяют их основные области применения. По мощности транзисторы делят на транзисторы малой, средней и большой мощности, а по частоте — низкочастотные, среднечастотные, высокочастотные и сверхвысокочастотные. По исходному полупроводниковому материалу — германиевые и кремниевые.

Основными параметрами биполярных транзисторов являются:
