В. Пестриков - Энциклопедия радиолюбителя

Цветовая и цифровая маркировка

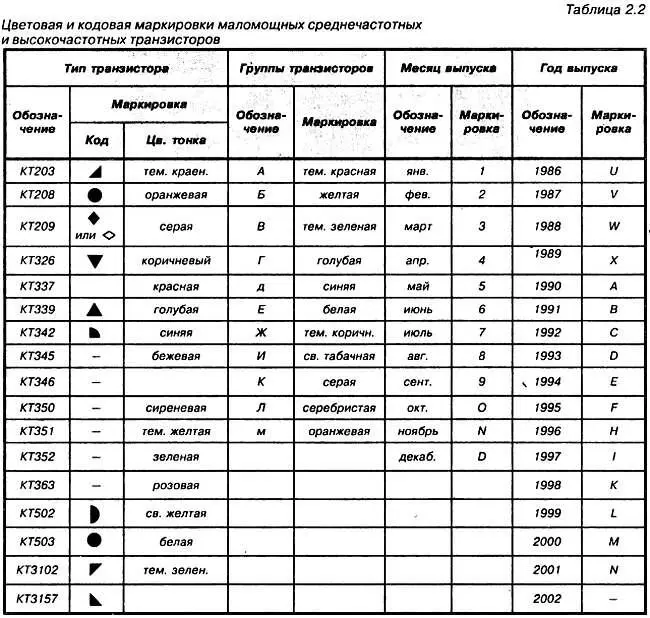

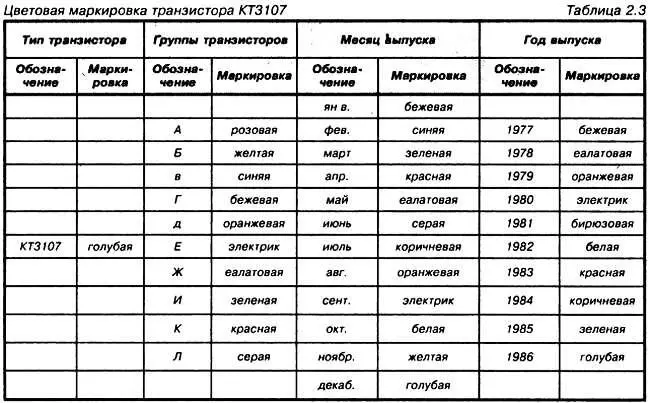

Транзисторы, как и другие радиокомпоненты, маркируют с помощью цветового кода. Цветовой код состоит из изображения геометрических фигур (треугольников, квадратов, прямоугольников и др.), цветных точек и латинских букв. Код наносится на плоских частях, крышке и других местах транзистора. По нему можно узнать тип транзистора, месяц и год изготовления. Места маркировки и расшифровка цветовых кодов некоторых типов транзисторов приведены на рис. 2.3…2.5 и в табл. 2.2…2.4. Практикуется также маркировка некоторых типов транзисторов цифровым кодом (табл. 2.5).

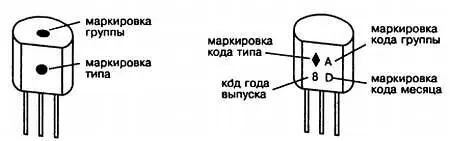

Рис. 2.3. Места цветовой и кодовой маркировки маломощных среднечастотных и высокочастотных транзисторов в корпусе КТ-26 (ТО-92)

Рис. 2.4. Места цветовой маркировки транзистора КТ3107в корпусе КТ-26 (ТО-92)

Рис. 2.5. Места кодовой маркировки транзисторов в корпусе КТ-27 (ТО-126)

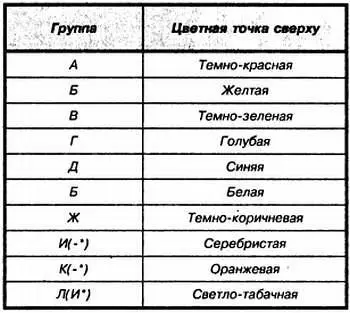

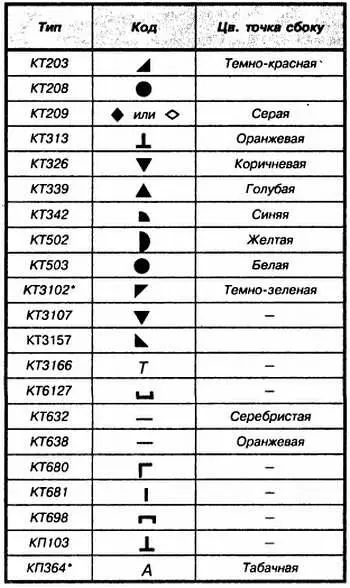

Таблица 2.4. Цветовая и кодовая маркировки транзисторов

Общая характеристика

Интегральная микросхема (ИС) представляет собой функциональный миниатюрный микроэлектронный блочок, в котором содержатся транзисторы, диоды, резисторы, конденсаторы и другие радиоэлементы, которые выполнены методом молекулярной электроники. Находящиеся в небольшом объеме радиоэлементы образуют микросхему определенного назначения. По конструктивно-технологическому выполнению микросхемы делятся на несколько основных групп: гибридные, полупроводниковые (монолитные) и пленочные. Гибридные микросхемы выполняются на диэлектрической подложке с использованием монтажа дискретных радиокомпонентов пайкой или сваркой на контактных площадках. В полупроводниковых ИС все элементы схемы формируются в кристалле полупроводника. В пленочных ИС радиоэлементы выполнены в виде пленок, нанесенных на поверхность диэлектрика. Все эти микросхемы делятся на схемы с малой (до 10 элементов), средней (10…100 элементов) и большой (свыше 100 элементов) степенью интеграции. Промышленность выпускает большое количество самых разнообразных ИС, которые в зависимости от функционального назначения делят на аналоговые и цифровые (логические). Аналоговые микросхемы применяют для генерации, усиления и преобразования сигналов. Цифровые ИС служат для обработки дискретного сигнала, выраженного в двоичном или цифровом коде, поэтому их чаше называют логическими микросхемами. Эти микросхемы применяют в вычислительной технике, автоматике и в других областях промышленности.

Интегральные микросхемы характеризуются следующими основными параметрами:

• Напряжением питания U п.

• Мощностью потребления энергии элементом от источника питания Р п (в заданном режиме).

• Помехоустойчивостью U пом, наибольшее напряжение помехи на входе ИС, которое не вызывает. нарушения правильности работы элемента.

Микросхемы сохраняют свои параметры только в том случае, если выполнены технические условия норм их эксплуатации. Нормы эксплуатации ИС обычно содержатся в справочниках или прилагаемом к ним паспорте.

По конструктивному выполнению ИС подразделяют на имеющие корпус и бескорпусные. Существует 5 основных типов корпусов:

первый тип… прямоугольный с выводами, перпендикулярными плоскости основания;

второй тип… прямоугольный с выводами, перпендикулярными плоскости основания, выходящими за пределы проекции корпуса;

третий тип… круглый;

четвертый тип… прямоугольный с выводами, расположенными параллельно плоскости основания и выходящими за пределы его тела в этой плоскости;
