Маркировка

На корпусе конденсатора обычно указывают его тип, напряжение, номинальную емкость, допустимое отклонение емкости, ТКЕ и дату изготовления. Маркируют конденсаторы как и резисторы буквенно-цифровым кодом, который обозначает номинальную емкость, единицу измерения, допустимое отклонение емкости и ТКЕ. Например, маркировка на конденсаторе 62 pJL расшифровывается так: номинальная емкость 62 пФ с допустимым отклонением ±5 %, ТКЕ группы М75 (75·10 -6/1 градус С). Буквенные коды единиц измерения номинальных емкостей приведены в табл. 1.3.

Цветовой код маркировки конденсаторов

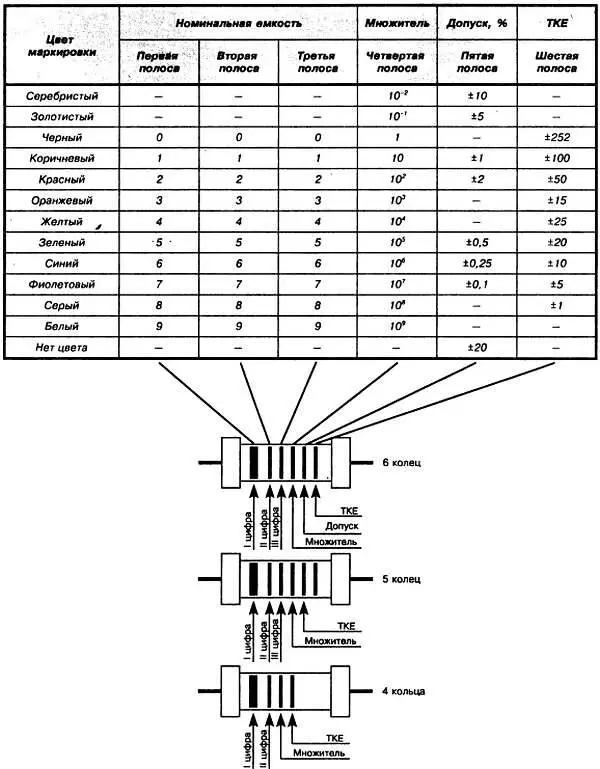

Конденсаторы как и резисторы маркируют с помощью цветового кода (рис. 1.2). Цветовой код состоит из колец или точек. Каждому цвету соответствует определенное цифровое значение. Знаки маркировки на конденсаторе сдвинуты к одному из выводов и располагаются слева направо. Номинальная емкость (в пикофарадах) представляет число, состоящее из цифр, соответствующих одной, двум и трем или одной и двум (для конденсаторов с допуском ±20 %) полосам, умноженное на множитель, который определен по цвету полосы. Последняя полоса маркировки в два раза шире других и соответствует ТКЕ.

Рис. 1.2.Цветовой код отечественных конденсаторов широкого применения

Конденсаторы с допуском ±0,1…10 % имеют шесть цветовых полос. Первая, вторая и третья полосы — величина емкости в пикофарадах, четыре — множитель, пять — допуск, шесть (последняя) — ТКЕ.

Конденсаторы с допуском ±20 % имеют пять цветовых полос, на них нет цветового кода допуска. Иногда этот тип конденсаторов маркируют четырьмя цветовыми кольцами. При такой маркировке первая и вторая полосы отводятся для обозначения величины, третья полоса — для множителя, четвертая — для ТКЕ.

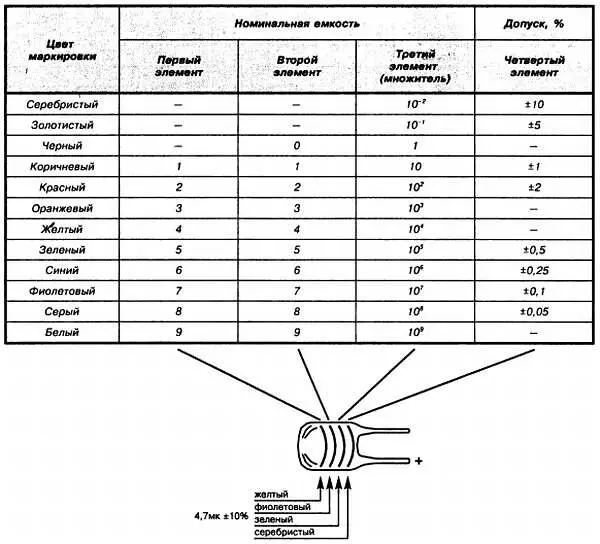

Цветовой код танталовых конденсаторов приведен на рис. 1.3. Следует обратить внимание на то, что у этих конденсаторов положительный вывод в два раза толще другого, и отсчет колец начинается от головки конденсатора.

Рис. 1.3.Цветовой код танталовых конденсаторов

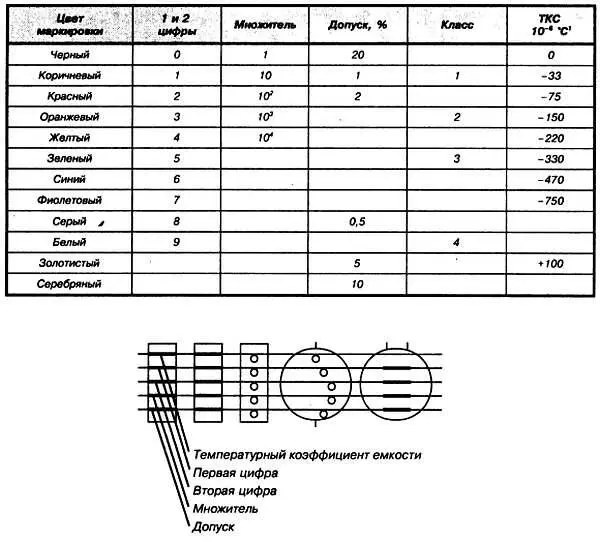

На рис. 1.4 приведена цветовая маркировка зарубежных конденсаторов широкого использования.

Рис. 1.4.Цветовая маркировка зарубежных конденсаторов широкого использования

Общая характеристика

Современное определение катушки индуктивности характеризует ее как элемент электрической цепи (двухполюсник), обеспечивающий заданную в ней индуктивность. Катушки индуктивности применяются в самой разнообразной радиоэлектронной аппаратуре. Их качество и параметры оказывают большое влияние на работу радиоэлектронных устройств. Катушки индуктивности применяются для настройки колебательных контуров на данную частоту (катушки настройки, рис. 1.5), для передачи электрических колебаний из одного контура в другой (катушка связи), для разделения или ограничения электрических сигналов различной частоты (дроссели) и т. д. В детекторных, ультра- и коротковолновых радиоприемниках довольно часто используют для настройки на радиостанции вариометры. Вариометр представляет собой устройство плавного механического изменения индуктивности катушки. В катушке, состоящей из двух соединенных последовательно катушек, изменение индуктивности производится изменением их положения относительно друг друга. Если катушка имеет магнитный сердечник, то ее индуктивность изменяется его перемещением. Известны различные конструкции вариометров. В наиболее известной конструкции вариометра одна катушка вращается внутри другой.

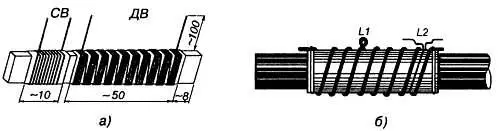

Рис. 1.5.Конструкции контурных катушек индуктивности, выполненные на ферритовых стержнях:

а— СВ и ДВ; б— KB

Дроссель от немецкого слова — «сокращать» является разновидностью катушки индуктивности. Свойства такой катушки зависят от того, какой частоты электрический ток нужно «сокращать» или «задерживать». Дроссель включают в электрическую цепь для подавления переменной составляющей тока в цепи, либо для разделения или ограничения сигналов различных частот. В зависимости от назначения дроссели делятся на высокочастотные и низкочастотные. Это различие относится и к конструктивному их исполнению. Дроссели высокой частоты изготовляют в виде однослойных или многослойных катушек без сердечников или с сердечниками. Для дросселей длинных и средних волн применяют секционную намотку. Дроссели на коротких и метровых волнах имеют однослойную намотку, сплошную или с принудительным шагом.
