В. Пестриков - Энциклопедия радиолюбителя

О существовании различных радиодеталей обычно мы узнаем, когда выходит из строя какое-нибудь радиоэлектронное устройство и появляется желание произвести его ремонт. Разобрав устройство и добравшись до его «внутренностей», сразу в глаза бросается обилие различных незнакомых нам «штучек» разного цвета, размеров, формы и т. д. Это и есть радиодетали. Среди них можно увидеть резисторы, конденсаторы, диоды, катушки индуктивности, транзисторы и многое другое. Обычно эти детали называют радиокомпонентами. В радиоэлектронике каждый радиокомпонент выполняет свои строго определенные функции, от его качества и правильного использования зависит успешная работа аппаратуры. Для того, чтобы разобраться в содержании устройства и затем его отремонтировать, необходимо знать назначение и маркировку радиодеталей, а также уметь читать радиоэлектронные схемы. На радиоэлектронных схемах радиокомпоненты имеют общепринятые изображения согласно установленного стандарта. Знание назначения, устройства и обозначения на схемах различных радиоэлементов позволяет произвести осознанный ремонт радиоэлектронной аппаратуры и более продуманно использовать радиодетали при ее создании.

Общая характеристика

Резисторы являются наиболее распространенными элементами радиоэлектронной аппаратуры. Раньше резисторы назывались сопротивлениями, но в соответствии с Государственным стандартом электрическим сопротивлениям, как схемным элементам, присвоено название «резисторы». Сделано это было с целью различать «сопротивление» как изделие (радиокомпонент) и «сопротивление», как его физическое свойство, электрическую величину. Резисторы характеризуются электрическим сопротивлением. Основной единицей электрического сопротивления в соответствии с международной системой единиц является Ом . На практике используются также производные единицы — килоом (кОм), мегаом (МОм), гигаом (ГОм), тераом (ТОм), которые связаны с основной единицей следующими соотношениями: 1 кОм = 10 3Ом, 1 МОм = 10 6Ом, 1 ГОм = 10 9Ом, 1 ТОм = 10 12Ом.

Различают следующие виды резисторов: постоянные и переменные.

Переменные еще делят на регулировочные и подстроечные. У постоянных резисторов сопротивление нельзя изменять в процессе эксплуатации. Резисторы, с помощью которых осуществляют различные регулировки в радиоэлектронной аппаратуре изменением их сопротивления, называют переменными резисторами или потенциометрами. Резисторы, сопротивление которых изменяют только в процессе налаживания (настройки) радиоэлектронного устройства, называют подстроечными.

Основные параметры

Резисторы характеризуются такими основными параметрами: номинальным значением сопротивления, допустимым отклонением сопротивления от номинального значения, номинальной (допустимой) мощностью рассеяния, максимальным рабочим напряжением, температурным коэффициентом сопротивления, собственными шумами и коэффициентом напряжения.

Номинальное значение сопротивления R обычно обозначено на корпусе резистора. Действительное значение сопротивления резистора может отличаться от номинального в пределах допустимого отклонения (допуска, определяемого в процентах по отношению к номинальному сопротивлению).

Маркировка

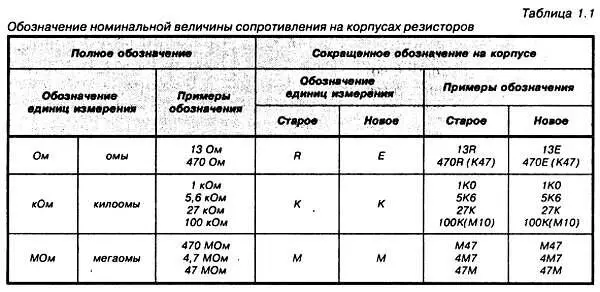

На корпусе резистора, как правило, наносится краской его тип, номинальная мощность, номинальное сопротивление, допуск и дата изготовления. Для маркировки малогабаритных резисторов используют буквенно-цифровой код. Код состоит из цифр, обозначающих номинальное сопротивление, буквы, обозначающей единицу измерения, и буквы, указывающей допустимое отклонение сопротивления. Примеры наносимого на корпус резистора буквенного кода единиц измерения номинального сопротивления старого и нового стандартов приведены в табл. 1.1.

Если номинальное сопротивление выражается целым числом, то буквенный код ставится после этого числа. Если же номинальное сопротивление представляет собой десятичную дробь, то буква ставится. вместо запятой, разделяя целую и дробную части. В случае, когда десятичная дробь меньше единицы, целая часть (ноль) исключается.
