Ориентировочное сопротивление резистора смещения R2, отмеченного звездочкой, можно подсчитать простым умножением сопротивления нагрузки на удвоенное значение коэффициента передачи тока транзистора, используемого в усилителе. Предположим, коэффициент h 21э транзистора равен 50, а сопротивление излучателей высокоомного головного телефона, соединенных последовательно, составляет 4 к Ом. Следовательно, сопротивление резистора R2 усилителя твоего первого транзисторного приемника должно быть примерно 400 кОм. Но это, повторяю, ориентировочное сопротивление резистора смещения. Во время подгонки заданного режима оно в зависимости от коэффициента h 21э транзистора может значительно отличаться от расчетного.

Детали усилителя и резистор R1 смонтируй на картонной панели примерно в том порядке, как показано на рис. 93.

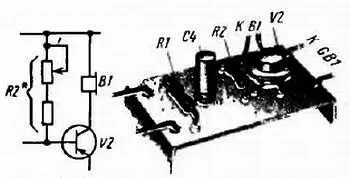

Рис. 93. Монтаж усилителя и схема подгонки режима работы транзистора с помощью переменного резистора

Выводы деталей пропускай через отверстия панели и, не наращивая, соединяй снизу. Места соединений обязательно пропаивай. Не ошибись: при включении транзистора его коллекторный вывод должен соединяться через телефоны с отрицательным полюсом батареи питания, эмиттерный — непосредственно с заземленным (плюсовым) проводником, а базовый — через конденсатор С4 с верхним (но схеме) выводом резистора R1.

В усилителе используй маломощный низкочастотный транзистор со статическим коэффициентом передачи тока h 21э , равным 50–60. Но транзистор может быть и высокочастотным, например П401, ГТ309 с любым буквенным индексом. Конденсатор С4 — типа К50-6 или К50-3 на номинальное напряжение не менее 6 В. Через резисторы R1 и R2 текут незначительные токи, поэтому они могут быть рассчитаны на мощность рассеяния 0,125 Вт (МЛТ-0,125). Сопротивление резистора R1 = 6,8-10 кОм.

Если в усилителе будешь использовать транзистор структуры n-p-n , например МП35-МП38, КТ315, то не забудь изменить полярность включения батареи питания и электролитического конденсатора С4.

Прежде чем подключить батарею, проверь монтаж усилителя по принципиальной схеме — нет ли ошибок? К входу усилителя подключи выход любого из трех детекторных приемников, с которыми ты экспериментировал в третьей беседе. Подключи к контуру приемника антенну и заземление, а параллельно резистору R1 — высокоомные головные телефоны. Настрой приемник на местную радиостанцию. Затем телефоны включи в коллекторную цепь транзистора, а резистор R2 временно замени двумя соединенными последовательно резисторами: постоянным с номинальным сопротивлением 20–30 кОм и переменным сопротивлением 220–300 кОм. Постоянный резистор в этой цепочке нужен для того, чтобы избежать попадания на базу транзистора полного напряжения батареи, из-за чего он может испортиться. Движок переменного резистора, включенного реостатом, поставь в положение наибольшего введенного сопротивления (по схеме на рис. 93 — в крайнее верхнее), а затем, подсоединив батарею, медленно уменьшай сопротивление переменного резистора. При этом громкость звучания телефонов должна постепенно нарастать, но только до некоторого предела, после которого появятся искажения и звук в телефонах пропадет. Поставь движок переменного резистора в такое положение, когда звук в телефонах наиболее громкий и неискаженный.

Установка режима работы транзистора «на слух» — наиболее простой способ налаживания усилителя приемника. Лучше, однако, делать это с помощью миллиамперметра, включенного в разрыв коллекторной цепи транзистора, отмеченный на схеме крестом. Постепенно уменьшая сопротивление резистора в базовой цепи транзистора, надо добиться, чтобы ток в коллекторной цепи был 0,7–0,8 мА. Такой ток будет соответствовать нормальному режиму работы транзистора. Если при наибольшей громкости усилитель будет возбуждаться (в телефонах появятся звуки высокой тональности, ухудшающие качество радиоприема), то параллельно телефонам или между коллектором транзистора и заземленным проводником источника питания включи конденсатор емкостью примерно 0,01 мкФ (на схеме рис. 92 он показан штриховыми линиями). Свистящие звуки должны исчезнуть. Заменяя его конденсаторами других емкостей, примерно до 0,05 мкФ, можно опытным путем подобрать наиболее приятный тон звучания телефонов.

Можно ли в коллекторную цепь транзистора включить низкоомные головные телефоны или электромагнитный телефонный капсюль ДЭМ-4м.
