Виктор Борисов - Юный радиолюбитель [7-изд]

Как работает телефон? Мембрана, создающая звук, находится возле полюсных наконечников магнита и опирается на бортики корпуса (рис. 46, б ). Под действием поля магнита она немного прогибается в середине, но не прикасается к полюсным наконечникам магнита (на рис. 46, б — сплошная линия).

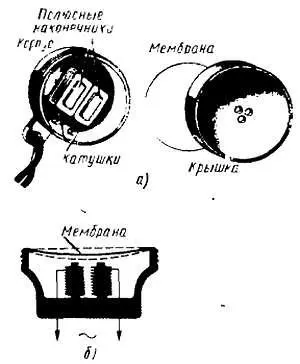

Рис. 46. Устройство электромагнитного телефона

Когда через катушки телефона течет ток, он создаст вокруг катушек магнитное поле, которое взаимодействует с полем постоянного магнита. Сила этого единого магнитного поля, а значит, и сила притяжения мембраны к полюсным наконечникам зависит от направления тока в катушках. При одном направлении, когда направления магнитных силовых линий катушек и магнита совпадают и их поля складываются, мембрана сильнее притягивается к полюсам магнита (на рис. 46, б — нижняя штриховая линия). При другом направлении тока силовые линии катушек и магнита направлены встречно и общее поле становится слабее, чем поле магнита. В этом случае мембрана слабее притягивается полюсными наконечниками и, выпрямляясь, несколько удаляется от них (рис. 46, б — верхняя штриховая линия). Если через катушки телефона пропускать переменный ток звуковой частоты, суммарное магнитное поле станет то усиливаться, то ослабляться, а мембрана будет то приближаться к полюсным наконечникам магнита, то отходить от них. т. е. колебаться с частотой тока. Колеблясь, мембрана создаст в окружающем пространстве звуковые волны.

С первого взгляда может показаться, что постоянный магнит в телефоне не нужен: катушки можно надеть на железную ненамагниченную подковку. Но это не так. И вот почему. Железная подковка, намагничиваемая только током в катушках, будет притягивать мембрану независимо от того, идет ли ток через катушки в одном направлении или другом. Значит, за один период переменного тока мембрана притянется во время первого полупериода, отойдет от него и еще раз притянется во время второго полупериода, т. е. на один период переменного тока (рис. 47, а ) она сделает два колебания (рис. 47, б ). Если, например, частота тока 500 Гц, то мембрана телефона за 1 с сделает 500·2 = 1000 колебаний и тон звука исказится — будет вдвое выше. Вряд ли нас устроит такой телефон.

С постоянным же магнитом дело обстой! иначе: при одном полупериоде происходит усиление магнитного поля — уже притянутая мембрана прогнется еще больше; при другом полупериоде поле ослабевает и мембрана, выпрямляясь, отходит дальше от полюсов магнита. Таким образом, при наличии постоянного магнита мембрана за один период переменного тока делает только одно колебание (рис. 47, в ) и телефон не искажает звук. Постоянный магнит, кроме того, повышает громкость звучания телефона.

Рис. 47. Графики, иллюстрирующие работу телефона: а— переменный ток в телефоне; б— без постоянного магнита; в— с постоянным магнитом

Теперь разберем такой вопрос: зачем параллельно головным телефонам подключают блокировочный конденсатор? Какова его роль?

Электрическая емкость блокировочного конденсатора такова, что через него свободно проходят токи высокой частоты, а токам звуковой частоты он оказывает значительное сопротивление. Телефоны, наоборот, хорошо пропускают токи звуковой частоты и оказывают большое сопротивление токам высокой частоты. На этом участке детекторной цепи высокочастотный пульсирующий ток разделяется (на рис. 48 — в точке а ) на составляющие, которые далее идут: высокочастотная через блокировочный конденсатор С бл , а составляющая звуковой частоты — через телефоны В . Затем составляющие соединяются (на рис. 48 — в точке б ) и далее опять идут вместе.

Рис. 48. В точке адетекторной цепи составляющие пульсирующего тока разделяются, а в точке бсоединяются

Назначение блокировочного конденсатора можно объяснить еще так. Телефон из-за инертности мембраны не может отзываться ка каждый высокочастотный импульс тока в детекторной цепи. Значит, чтобы телефон работал, надо как-то «сгладить» высокочастотные импульсы, «заполнить» провалы тока между ними. Эта задача и решается с помощью блокировочного конденсатора следующим образом. Отдельные высокочастотные импульсы заряжают конденсатор. В моменты между импульсами конденсатор разряжается через телефон, заполняя таким образом «провалы» между импульсами. В результате через телефон идет ток одного направления, но изменяющийся по величине со звуковой частотой, который и преобразуется им в звук.
