Виктор Борисов - Юный радиолюбитель [7-изд]

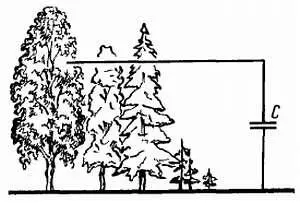

Рис. 43. Антенна и заземление — открытый колебательный контур

В зависимости от длины провода и высоты антенны над землей эта емкость может составлять несколько сотен пикофарад. Такой конденсатор на рис. 34, а был показан штриховыми линиями. Но ведь антенну и землю можно рассматривать и как неполный виток большой катушки. Стало быть, антенна и заземление, взятые вместе, обладают еще и индуктивностью. А емкость совместно с индуктивностью образуют колебательный контур.

Такой контур, являющийся открытым колебательным контуром, тоже обладает собственной частотой колебаний. Включая между антенной и землей катушки индуктивности и конденсаторы, мы можем изменять его собственную частоту, настраивать его в резонанс с частотами разных радиостанций. Как это делается на практике, ты уже знаешь.

Я не ошибусь, если скажу, что колебательный контур является «сердцем» радиоприемника. И не только радиоприемника. В этом ты еще убедишься. Поэтому ему я и уделил много внимания.

Перехожу ко второму элементу приемника — детектору.

В твоем первом приемнике роль детектора выполнял диод. Подробно о его устройстве и работе мы поговорим в шестой беседе. Сейчас же лишь скажу, что он является двухэлектродным полупроводниковым прибором, обладающим односторонней электропроводностью: хорошо проводит ток одного направления и плохо — ток обратного направления. Для простоты же объяснения работы диода как детектора будем считать, что ток обратного направления он вообще не проводит и является для нёго как бы изолятором. Это свойство диода иллюстрирует график, изображенный на рис. 44: диод беспрепятственно пропускает через себя положительные полуволны переменного тока и совсем не пропускает отрицательные полуволны. Отрицательные полуволны диод как бы срезает. В результате такого действия диода переменный ток преобразуется в ток пульсирующий — ток одного направления, но изменяющийся по величине с частотой пропускаемого через него тока. Этот преобразовательных процесс, называемый выпрямлением переменного тока, лежит в основе детектирования принятых радиосигналов.

Рис. 44. Диод преобразует переменный ток в пульсирующий

Посмотри на графики, показанные на рис. 45. Они иллюстрируют процессы, происходящие в знакомой тебе детекторной цепи простейшего приемника.

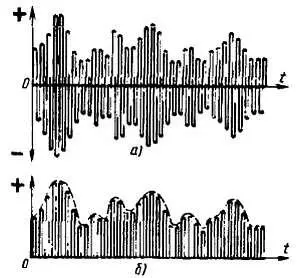

Рис. 45. Графики, иллюстрирующие детектирование модулированных колебаний радиочастоты

Под действием радиоволн в контуре приемника возбуждаются модулированные колебания радиочастоты (рис. 45, а ). К контуру подключена цепь, состоящая из диода и телефонов. Для этой цепи колебательный контур является источником переменного тока радиочастоты. Поскольку диод пропускает ток только одного направления, то модулированные колебания радиочастоты, поступающие в его цепь, будут им выпрямлены (рис. 45, б ), или, говоря иначе, продетектированы. Если провести штриховую линию, огибающую вершины выпрямленного тока, то получится «рисунок» тока звуковой частоты, которым модулирован ток, поступающий в антенну радиостанции во время передачи.

Ток, получившийся в результате детектирования состоит из импульсов радиочастоты, амплитуды которых изменяются со звуковой частотой. Его можно рассматривать как суммарный ток и разложить на две составляющие: высокочастотную и низкочастотную. Их называют соответственно высокочастотной и составляющей звуковой частоты пульсирующего тока. В простейшем приемнике составляющая звуковой частоты идет через телефоны и преобразуется ими в звук.

Телефон — третье, последнее звено простейшего приемника, которое, образно выражаясь, «выдает готовую продукцию» — звук. Это один из старейших электротехнических приборов, почти без изменения сохранивший свои основные черты до наших дней.

Для детекторных и многих простейших транзисторных приемников используют головные телефоны, например типов ТОН-1, ТГ-1, ТА-4. Это два последовательно соединенных телефона, удерживающихся на оголовье. Отвернем крышку одного из телефонов (рис. 46. а ). Под нею находится круглая жестяная пластинка — мембрана. Сняв осторожно мембрану, мы увидим две катушки, насаженные на полюсные наконечники постоянного магнита, впрессованного в корпус. Катушки соединены последовательно, а крайние выводы их припаяны к стерженькам, к которым с наружной стороны при помощи зажимных винтов подключен шнур с однополюсными штепсельными вилками.
