Объясняется это тем, что во время паузы в передатчике накапливается электрическая энергия, которая затем в течение очень короткого промежутка времени преобразуется в колебания радиочастоты и излучается антенной.

Расстояние до объекта определяют, как я уже говорил, временем между моментом посылки импульса и возвращением «радиоэха». Радиоволны распространяются со скоростью 300000 км/с (точнее, 299820 км/с). Это значит, что от самолета, находящегося, например, на расстоянии 150 км, радиоэхо вернется через 0,001 с, а при расстоянии до него 300 км через 0,002 с. Для измерения таких коротких промежутков времени не годятся лаже самые лучшие секундомеры, ибо неточность в отсчете времени даже 0,1 мс дает ошибку, равную десяткам километров.

В РЛС отсчет времени ведется при помощи электронного секундомера, роль которого обычно выполняет электронно-лучевая трубка. В простейшем виде она, подобно трубке осциллографа, представляет собой стеклянный баллон с электродами и сильным разрежением воздуха внутри (рис. 412, а ). Экраном служит плоская широкая часть трубки, покрытая с внутренней стороны тонким слоем люминофора — полупрозрачного вещества, светящегося под ударами электронов. Катод электронно-лучевой трубки подобен подогревному катоду электронной лампы. Он окружен металлическим цилиндром с небольшим отверстием посередине, через которое вылетают излучаемые катодом электроны. Это управляющий электрод трубки.

Неподалеку от него расположен первый анод, имеющий форму полого цилиндра. На него относительно катода подается положительное напряжение, под действием которого электроны, излучаемые катодом, получают ускорение. За первым анодом находится второй. Это может быть полый цилиндр или токопроводящее покрытие, нанесенное на внутреннюю поверхность горловины трубки. На него подается еще более высокое положительное напряжение, чем на первый анод. Электроны, пролетая его, приобретают еще большую скорость движения к экрану. Напряжения на электродах трубки подбирают так, что между ними образуется электрическое поле, обладающее свойством собирать электроны, летящие к экрану, в узкий пучок — луч.

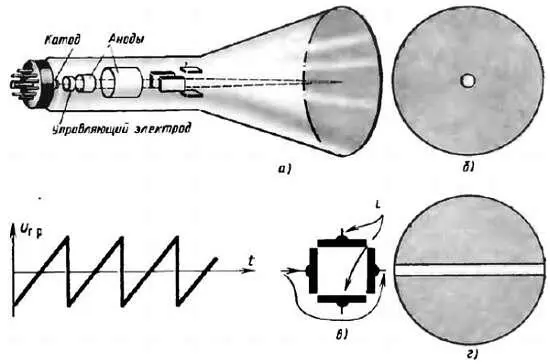

Рис. 412. Устройство и принцип действия электронно-лучевой трубки

Под действием ударов электронов люминофор светится — на экране появляется светящаяся точка (рис. 412, б ). Она тем ярче, чем больше электронов в луче и чем больше их скорость. Управляющий электрод изменяет плотность электронного луча и, следовательно, яркость светящейся точки на экране.

Всю систему, состоящую из катода, управляющего электрода и анодов, называют электронным прожектором электронно-лучевой трубки.

Между анодами и экраном трубки размещены еще четыре пластины, носящие название отклоняющих. Они образуют два плоских конденсатора, электрические поля которых перпендикулярны друг другу. Подавая напряжение на пару вертикально расположенных пластин, электронный луч можно отклонить влево или вправо и таким образом перемещать светящуюся точку на экране по горизонтали. Это пластины горизонтального отклонения луча. Вторая пара пластин, расположенных горизонтально, образует конденсатор, позволяющий электронный луч и светящуюся точку на экране перемещать по вертикали. Это пластины вертикального отклонения луча.

Используя электронно-лучевую трубку в качестве электронного секундомера, на ее пластины горизонтального отклонения луча подают от специального генератора переменное напряжение пилообразной формы (рис. 412, в ), называемое напряжением горизонтальной развертки U г.p . От обычного синусоидального напряжения пилообразное отличается главным образом тем, что оно уменьшается значительно быстрее, чем возрастает, причем изменение напряжения происходит не по кривым, а по прямым линиям. При этом электронный луч чертит на экране трубки прямую горизонтальную светящуюся линию (рис. 212, г ) — линию горизонтальной развертки. Она-то и выполняет роль шкалы такого прибора радиолокатора.

Если на пластины вертикального отклонения луча подать импульс отраженного сигнала, он вызовет на этой шкале отметку в виде всплеска.

На пластины горизонтального отклонения луча прибора подают пилообразное напряжение развертки той же частоты, с которой происходит излучение зондирующих пачек радиоволн, например 1000 Гц. При такой частоте электронный луч 1000 раз в 1 с прочеркивает экран, образуя на нем прямую светящуюся линию. Общая длина линии на экране при этом соответствует в масштабе отрезку времени длительностью 0,001 с, т. е. 1 мс. Она может быть отградуирована в километрах.
