Резисторы настолько просты в обращении, что очень часто их принимают как нечто само собой разумеющееся. Между тем они не идеальны, и стоит обратить внимание на некоторые их недостатки.

Возьмем, например, получившие широкое распространение резисторы композиционного типа с допуском 5 %. Они хороши почти для любых схем с некритичными параметрами, но невысокая стабильность этих резисторов не позволяет использовать их в прецизионных схемах. Следует помнить об ограничениях, свойственных этим элементам, чтобы в один прекрасный день не оказаться разачарованным.

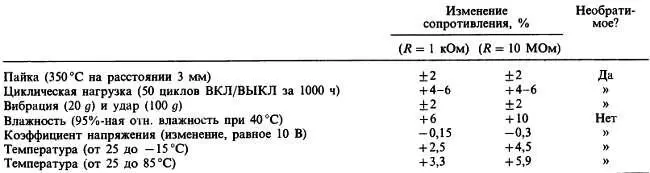

Основной недостаток состоит в изменении сопротивления во времени под действием температуры, напряжения, влажности. Другие недостатки связаны с индуктивными свойствами (они существенно сказываются на высоких частотах), с наличием термальных точек в мощных схемах или шумов в усилителях с низким уровнем шума. Ниже приводятся параметры резисторов в самых жестких условиях эксплуатации; обычно условия бывают лучше, но правильнее рассчитывать на худшее.

ХАРАКТЕРИСТИКИ РЕЗИСТОРОВ ФИРМЫ ALLEN BRADLEY , (СЕРИЯ АВ , ТИП СВ )

Стандартный допуск в номинальных условиях составляет 5 %. Максимальная мощность при температуре окружающей среды 70 °C составляет 0,25 Вт, при этом внутренняя температура повышается до 150 °C. Максимальное приложенное напряжение составляет (0,25 R) 1/2или 250 В (меньшее из двух значений).

И это на самом деле так! (см. рис. 6.53). Однократное превышение напряжения до 400 В в течение 5 с вызывает необратимое изменение сопротивления на 2 %.

В схемах, где требуется высокая точность или стабильность, следует использовать резисторы из металлической пленки с допуском 1 % (см. приложение Г ). Они обеспечивают стабильность не хуже 0,1 % в нормальных условиях и не хуже 1 % в самых жестких условиях. Прецизионные проволочные резисторы способны удовлетворить наиболее высоким требованиям.

Если ожидается, что мощность, рассеиваемая в схеме, будет составлять более 0,1 Вт, то следует выбрать резистор с большим значением рассеиваемой мощности. Композиционные углеродистые резисторы характеризуются мощностью до 2 Вт, а мощные проволочные резисторы - более высокими значениями.

Для мощных схем наилучшие характеристики обеспечивает резистор с отводом тепла. Резисторы этого типа выпускаются с допуском 1 % и могут надежно работать при собственной температуре до 250 °C в течение длительного периода времени. Допустимая рассеиваемая мощность зависит от воздушного потока, температурных условий на выводах и плотности схемы; следовательно, мощность на резисторе следует рассматривать как грубую ориентировочную величину. Отметим также, что мощность резистора связана со средним значением мощности, рассеиваемой в схеме, и может существенно превышаться в короткие интервалы времени (в зависимости от «тепловой массы» эти интервалы могут длиться несколько секунд или более).

Упражнение 1.1.Возьмем два резистора сопротивлением 5 и 10 кОм. Чему равно сопротивление при (а) последовательном и (б) параллельном их соединении?

Упражнение 1.2.Какую мощность будет рассеивать в пространство резистор с сопротивлением 1 Ом, подключенный к батарее автомобиля с напряжением 1 В?

Упражнение 1.3.Докажите справедливость формул для сопротивления последовательного и параллельного соединения резисторов.

Упражнение 1.4.Покажите, что сопротивление нескольких параллельно соединенных резисторов определяется следующим образом:

* * *

Секрет резисторов, соединенных параллельно: начинающие часто приступают к сложным алгебраическим выкладкам или углубляются в законы электроники, а здесь как раз лучше всего воспользоваться интуитивным правилом.

Приступим теперь к освоению интуитивных правил и развитию интуиции.

Правило 1. Сопротивление двух резисторов, один из которых обладает большим сопротивлением, а другой малым, соединенных между собой последовательно (параллельно), приблизительно равно большему (меньшему) из двух сопротивлений.

Правило 2. Допустим, вы хотите узнать, чему равно сопротивление двух параллельно соединенных резисторов, обладающих сопротивлением 5 и 10 кОм. Если вообразить, что резистор сопротивлением 5 кОм представляет собой параллельное соединение двух резисторов сопротивлением 10 кОм, то схема будет представлена параллельным соединением трех резисторов с сопротивлением 10 кОм. Так как сопротивление одинаковых параллельно соединенных резисторов равно 1/ n -й части сопротивления одного из них, то ответ в нашей задаче будет 10 кОм/3, или 3,33 кОм. Это правило полезно усвоить, так как с его помощью можно быстро проанализировать схему «в уме».
