Используемый смеситель, как известно, осуществляет преобразование на второй гармонике гетеродинного напряжения. Частоты кварцевых генераторов в передатчике и приемнике сдвинуты в противоположные стороны таким образом, чтобы на выходе смесителя выделялась разностная частота, лежащая в диапазоне 8—10 кГц. При минимальной длительности модулирующего импульса τ = 0,5 мс, полезный сигнал на выходе смесителя содержит 4–5 периодов частоты заполнения (рис. 5.48, а ), чего вполне достаточно для выделения впоследствии их огибающей (рис. 5.48, б ).

Рис. 5.48. Эпюры напряжений в разных точках приемника

При желании УРЧ можно из схемы исключить, изъяв детали С2, С3, С4, С5, R1, R2, R3 и транзистор VT1. В этом случае нижнюю по схеме точку соединения диодов VD1,VD2 необходимо подключить непосредственно к входному контуру (точка соединения С1 и L1). Чувствительность при этом ухудшится до 4–5 мкВ.

Фильтр нижних частот C9R7C11 подавляет побочные продукты преобразования и препятствует просачиванию напряжения гетеродина в последующие каскады. Сигнал с его выхода поступает на УНЧ, собранный на транзисторах VT3—VT6. В первом каскаде, от характеристик которого в значительной степени зависит чувствительность, использован малошумящий транзистор КТ3103Е с рекомендованным для минимизации собственных шумов режимом работы по постоянному току. Следующие три каскада с непосредственной связью имеют общий коэффициент усиления порядка 20000. Для защиты от «дрейфа нуля» каскады охвачены глубокой отрицательной обратной связью по постоянному току.

Сигнал разностной частоты, смешанный с шумом, с выхода УНЧ подается на компаратор, функции которого выполняет элемент DD1.2. Постоянное напряжение на коллекторе VT6 выбрано таким образом, чтобы не происходило срабатывания компаратора от шумов. На выходе компаратора выделяются прямоугольные импульсы стандартной амплитуды, следующие с частотой 8—10 кГц. Далее они поступают на последовательный амплитудный детектор, выполненный на элементах VD3, С14, R17. Для придания прямоугольной формы продетектированным импульсам используется элемент DD1.3. Если радиоканал применяется для передачи однократных импульсных команд, дальнейшую часть схемы можно не использовать.

Если имеется в виду аппаратура пропорционального управления, например восьмиканальная, то в этом случае командная посылка выглядит так, как это показано на рис. 5.49, а . В качестве синхронизирующего импульса здесь выступает синхропауза. Именно в таком виде выделяется сигнал на выходе 10 элемента DD1.3 приемника.

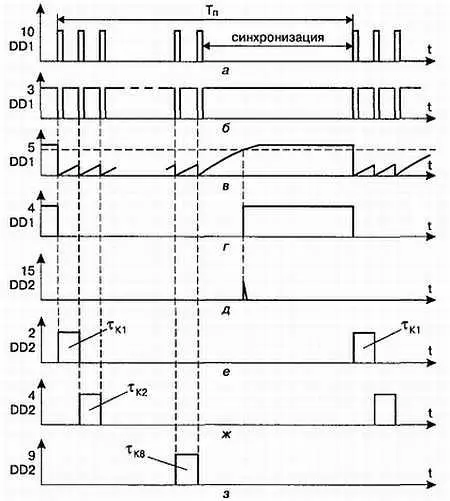

Рис. 5.49. Графики, поясняющие работу дешифратора

Для восстановления собственно командных импульсов τ 1— τ 8 этот сигнал поступает на счетный вход двоично-десятичного счетчика DD2. Номер выхода счетчика является номером соответствующего канала. Форма выходных канальных импульсов показана на рис. 5.49, е-з . Для выделения синхропаузы используются элементы DD1.1 и DD1.4. Принцип действия этой части устройства понятен из рис. 5.49, б-д . Короткий положительный импульс с выхода дифференцирующей цепочки C16R19 поступает на вход сброса счета микросхемы DD2, подготавливая ее к новому циклу работы.

Устройство можно использовать и для приема аналогового сигнала, например в связной радиостанции или аппаратуре дискретного управления. В этом случае сигнал снимается с коллектора транзистора VT6.

Детали и конструкция

Печатная плата приемника и размещение на ней деталей изображены на рис. 5.50. На плате предусмотрено место для стабилизатора напряжения на 5 Вольт типа КР1170ЕН5 (DA1), отсутствующего на принципиальной схеме. Его устанавливают, если в других блоках аппаратуры отсутствует стабилизированный источник соответствующего напряжения.

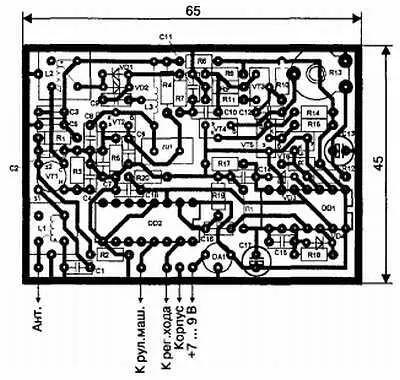

Рис. 5.50. Печатная плата

Контурные катушки L1, L2 наматываются на каркасах 5–6 мм и обязательно должны быть заключены в экраны. В противном случае УРЧ будет самовозбуждаться. Катушки одинаковые и содержат по 3+6 витков провода диаметром 0,25—0,3 мм. Катушка L3 намотана проводом диаметром 0,15—0,18 мм на резисторе МЛТ-0,5 сопротивлением не менее 100 кОм и содержит 24 витка с отводом от середины.

Кварцевые резонаторы в передатчике и приемнике желательно применить одинаковые на 14 МГц. В этом случае легко будет добиться их взаимной расстройки, обеспечивающей разностную частоту на выходе смесителя 8—10 кГц.
