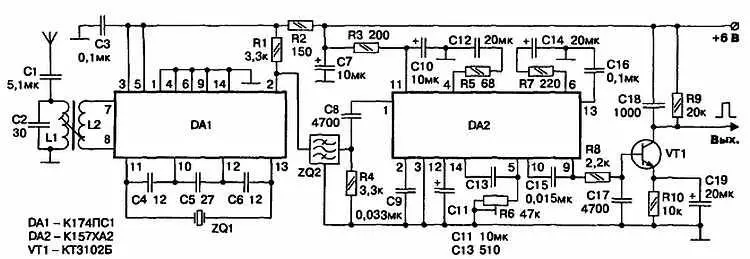

Рис. 5.40. Принципиальная схема приемника

Детали и конструкция

Катушки L1, L2 содержат 9 и 3 витка соответственно и намотаны на одном каркасе диаметром 5–7 мм с подстроечным резьбовым сердечником М4 из карбонильного железа. DA1 можно заменить на К174ПС4. Транзистор VT1 — любой кремниевый маломощный обратной проводимости. Фильтр ZQ2 — типа ФП111-61,01 или ему аналогичный. Можно использовать и импортные на 455 кГц, если применить пару кварцев с соответствующей разницей частот.

Печатная плата приемника (рис. 5.41) двухсторонняя. Фольга со стороны деталей используется в качестве общего провода.

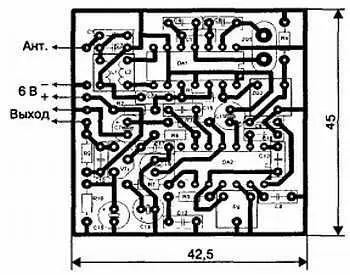

Рис. 5.41. Печатная плата

Настройка

Настройка производится по сигналу собственного передатчика, включенного в режим непрерывного излучения. К приемнику должна быть подключена штатная антенна, поскольку ее емкость влияет на настройку входного контура. Контролируя напряжение промежуточной частоты на правом выводе фильтра ZQ2, необходимо добиться его максимума вращением сердечника катушки L1. Переключив осциллограф на выход приемника (база транзистора), потенциометром R6 установить максимальный коэффициент усиления. Передатчик при этом желательно отнести на как можно большее расстояние или уменьшить его мощность излучения, накрыв заземленным ведром. Компаратор настройки не требует. При использовании транзистора другого типа может понадобиться подбор величины резистора R10 по пропаданию хаотических импульсов на выходе, образованных собственными шумами приемника. Подбор производится при отсутствии входного сигнала.

Вариант принципиальной схемы

В приемнике можно использовать и микросхему КР548ХА1, включив ее по стандартной схеме. Такой вариант УПЧ приведен на рис. 5.42. К выходу схемы в этом случае необходимо подключить компаратор из раздела 5.3.3 . Печатная плата, очевидно, потребует коррекции.

Рис. 5.42. Вариант УПЧ

5.3.5. Приемник на микросхеме К174ХА2

Принципиальная схема

Микросхема К174ХА2 предназначена для вещательных АМ-диапазонов, однако она сохраняет свою работоспособность при частотах входных сигналах вплоть до 27 МГц, что позволяет использовать ее в аппаратуре радиоуправления. Приемник имеет чувствительность не хуже 3 мкВ, кроме того, применение в качестве избирательных устройств в УПЧ колебательных контуров позволяет выбрать промежуточную частоту в широких пределах (300—1000 кГц). Этот факт существенно облегчает подбор пары кварцевых резонаторов для передатчика и приемника.

Принципиальная схема приемника изображена на рис. 5.43.

Рис. 5.43. Принципиальная схема приемника

Микросхема DA1 использована в стандартном включении. Частота гетеродина задается кварцевым резонатором ZQ1. Компаратор полностью аналогичен примененному в разделе 5.3.1 . Данные катушек приведены в табл. 5.5.

Параметры катушек индуктивности и конденсаторов фильтров ПЧ даны для частоты 465 кГц. При использовании другой промежуточной частоты f прнеобходимо произвести пересчет количества витков и емкостей конденсаторов, пользуясь простым правилом. Для нового значения частоты вычисляем вспомогательный коэффициент n= f пр(кГц)/465. Новое значение емкости вычисляется по формуле С= 1000 (пФ)/ n, а новое количество витков N= 78/√ n.

Детали и конструкция

Печатная плата приемника изготавливается из двухстороннего стеклотекстолита в соответствии с рис. 5.44. При желании повысить чувствительность приемника, на его вход можно добавить УРЧ, собранный по такой же схеме, как у приемника на рис. 5.61.

Рис. 5.44. Печатная плата

5.4.1. Особенности работы приемников

Этот тип приемников, называемых еще гетеродинными, исчерпывающе описан Поляковым В. Т. в многочисленных публикациях. Достаточно познакомится, например с [12]. По этой причине отметим только самые существенные особенности.

Амплитудно-модулированное колебание в простейшем случае, когда модуляция осуществляется одним тоном, выглядит так, как это показано на рис. 5.45.

Аналитическое выражение АМ-колебания при этом имеет вид:
