Печатная плата изображена на рис. 5.34. Изготавливается из двустороннего стеклотекстолита. Фольга со стороны деталей обязательно оставляется и соединяется с общим проводом. В противном случае возможно самовозбуждение приемника.

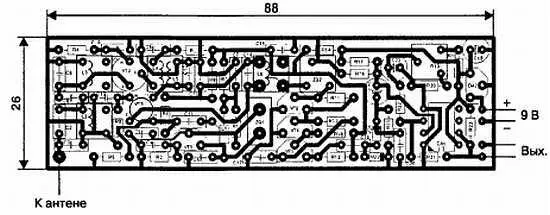

Рис. 5.34. Печатная плата приемника

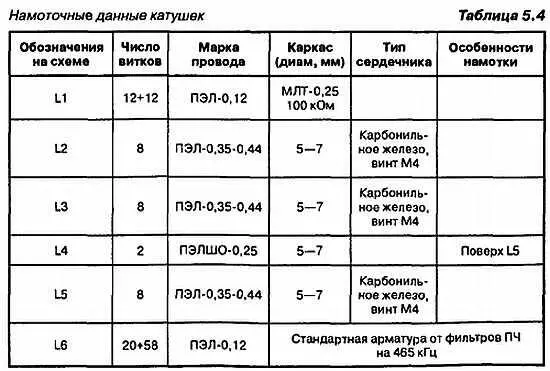

Настройка

После проверки правильности монтажа на плату подается питание. Подбором номинала R5 необходимо установить на втором затворе VT3 постоянное напряжение, равное 3 В, а подбором R11 — 4 В на коллекторе VT5. Подключить высокочастотный осциллограф ко второму затвору VT3 и убедиться в наличии гетеродинного напряжения. Отсутствовать оно может только по причине неисправных деталей в гетеродине или из-за неправильного монтажа. Переключить осциллограф к выходу фильтра ZQ2 (база VT6). При подключенной к входу приемника антенне включить в режим непрерывной генерации передатчик, с которым планируется его совместное использование, расположив его в 2–3 метрах от приемника.

Подбором чувствительности осциллографа добиться появления на экране синусоидального напряжения промежуточной частоты. Методом последовательных приближений, вращая сердечники катушек L1, L2, L4 и L6, добиться максимума амплитуды наблюдаемых колебаний.

Выключить передатчик и с помощью осциллографа пронаблюдать на входе компаратора (вывод 3 DA1) собственные шумы приемника. Запомнить их максимальную амплитуду. Переключить осциллограф на выход компаратора и установить движок потенциометра R19 в верхнее по схеме положение.

Напряжение на выходе компаратора должно быть близко к нулю, в противном случае уменьшить величину R16. Плавно перемещая движок вниз, добиться появления на экране осциллографа хаотичных положительных импульсов, вызванных срабатыванием компаратора по шумам. Повернуть движок потенциометра в обратную сторону до пропадания импульсов.

Включить передатчик в режим излучения командного сигнала. На выходе компаратора должны наблюдаться прямоугольные командные импульсы. Переключить осциллограф на вывод 3 компаратора. Увеличив чувствительность, убедиться в наличии скачков опорного напряжения. Если величина скачков меньше ранее измеренного напряжения шумов, подобрать величину резистора R22.

5.3.2. Супергетеродин со смесителем, совмещенным с гетеродином

Принципиальная схема

Приемник предназначен для работы с амплитудно-манипулированными сигналами. Рабочая частота — 28 МГц, чувствительность (при отношении «сигнал/шум» = 4) равна 1–1,5 мкВ, потребляемый ток не превышает 10 мА. Работоспособность сохраняется (при отсутствии стабилизатора) при снижении напряжения питания до 2,7 В с соответствующим уменьшением потребляемого тока до 4,7 мА. Выходной компаратор обеспечивает получение прямоугольных импульсов, совместимых по уровням с микросхемами КМОП-серии.

Принципиальная схема приемника изображена на рис. 5.35.

Рис. 5.35. Принципиальная схема приемника

Усилитель радиочастоты реализован на нижней части двухзатворного транзистора VT1. Колебательный контур входной цепи подключен непосредственно к первому затвору полевого транзистора, отрицательное напряжение смещения на этом затворе, определяющее положение рабочей точки, обеспечивается цепочкой R3C5. Верхняя часть транзистора, кварцевый резонатор и контур C4L4 образуют гетеродин.

Напряжение гетеродина, будучи приложено ко второму затвору, изменяет во времени крутизну транзистора по первому затвору, в результате чего происходит перемножение напряжений сигнала и гетеродина. В стоковой цепи транзистора появляется гармоника тока на промежуточной частоте, выделяемая с помощью фильтра C3L3, настроенного на 465 кГц.

Дополнительно отфильтрованное керамическим фильтром Z2, обеспечивающим избирательность по соседнему каналу не хуже 40 дБ, напряжение промежуточной частоты подается на вход микросхемы DA1. На микросхеме реализованы УПЧ с эффективной АРУ и амплитудный детектор.

Продетектированный сигнал амплитудой 0,5–1,5 В через фильтр нижних частот R8C13 поступает на компаратор, собранный на транзисторе VT2. Порог срабатывания компаратора устанавливается подбором величины резистора R8. Отрицательные импульсы, снимаемые с выхода, имеют амплитуду, практически равную напряжению питания.
