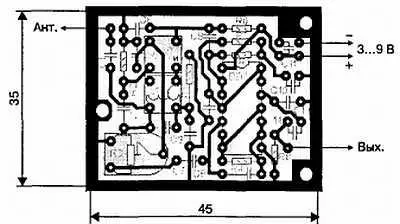

Рис. 5.32. Печатная плата

Настройка

После проверки правильности монтажа приемника установить движок потенциометра R3 в левое по схеме положение. Включить питание (номинальным является 4 В) и убедиться, что постоянное напряжение на резисторе R1 лежит в пределах 0,6–0,7 В. В противном случае транзистор неисправен и требует замены. Подключить осциллограф к выводу 10 DD1.2 и проверить наличие прямоугольных импульсов частотой 60–70 кГц.

При необходимости уточнить частоту подбором величины R4. Переключить осциллограф на выход приемника. Плавно поворачивая движок потенциометра R3, добиться появления на экране низкочастотных шумов. Подключить к антенному входу генератор стандартных сигналов, установив на его выходе колебания с частотой 27,12 МГц, амплитудой 100 мкВ и глубиной модуляции 0,9.

Вращением сердечника катушки настроить контур в резонанс по максимуму амплитуды на экране осциллографа. Вернуть движок потенциометра R3 в исходное положение (колебания на выходе приемника при этом исчезнут). Плавным вращением движка восстановить эти колебания и найти такое его положение, при котором амплитуда напряжения на выходе приемника перестанет нарастать. Уменьшив входное напряжение до 1 мкВ (при необходимости уточняя настройку контура), проконтролировать правильность положения движка потенциометра.

Такая настройка соответствует нелинейному режиму сверхрегенератора. Дальнейшее увеличение с помощью R3 напряжения суперизации нецелесообразно, поскольку полезный сигнал увеличивается незначительно, шумы же возрастают существенно. Если теперь движок потенциометра поворачивать в обратном направлении, установится линейный режим, при котором отношение «сигнал/шум» незначительно улучшается, однако амплитуда выходного сигнала падает.

Необходимо иметь в виду, что хотя интервал питающих напряжений, при котором сохраняются основные параметры приемника, указан 3–9 В, для каждого конкретного выбранного напряжения необходимо уточнять оптимальное положение движка потенциометра R3 по вышеприведенной методике.

При отсутствии ГСС можно воспользоваться передатчиком, с которым предполагается работа приемника, располагая его на таком удалении от приемника, при котором выходной сигнал еще не ограничивается.

В заключение необходимо отметить, что, как и у любого сверхрегенератора, помехоустойчивость приемника и его избирательность невелики, поскольку полоса пропускания, равная примерно двум частотам суперизации, составляет величину 120–140 кГц.

5.3.1. Приемник на транзисторах

Принципиальная схема

Достоинства супергетеродинных приемников и принципы обработки сигналов в них хорошо известны и поэтому здесь не рассматриваются. Принципиальная схема приемника показана на рис. 5.33. Сигнал с антенны поступает во входную цепь, представляющую собой два связанных через конденсатор С7 колебательных контура, настроенных на частоту 27,12 МГц. Такая конструкция обеспечивает высокую избирательность по зеркальному каналу при выбранной промежуточной частоте в 465 кГц.

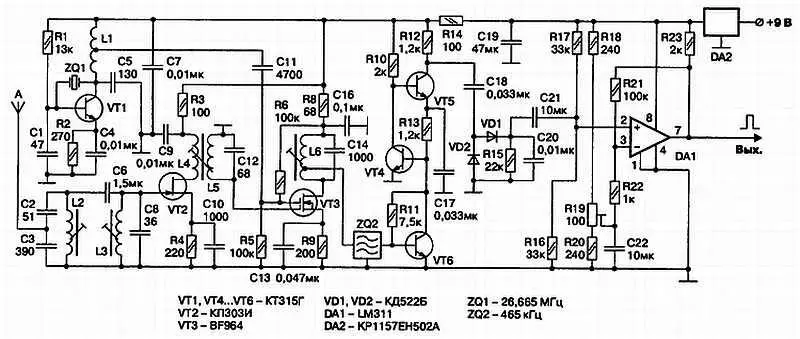

Рис. 5.33. Принципиальная схема приемника на транзисторах

После УРЧ на транзисторе VT2 принятые колебания подаются на первый затвор VT3, выполняющий функции смесителя. На второй его затвор поступает напряжение с кварцевого гетеродина VT1. Сигнал промежуточной частоты селектируется пьезоэлектрическим фильтром ZQ2 и подается на УПЧ VT4—VT6. В качестве нагрузки смесителя применен колебательный контур L6, С14, обеспечивающий согласование с фильтром и подавление побочных продуктов преобразования за пределами полосы прозрачности фильтра.

УПЧ аналогичен описанному в [10] и имеет коэффициент усиления по напряжению не менее 6000. После детектора с удвоением, реализованного на диодах VD1, VD2, импульсы подаются на компаратор DA1. Потенциометром R19 устанавливается порог срабатывания компаратора, а подбором резистора R22 — величина «гистерезиса».

Детали и конструкция

Транзисторы VT1, VT4—VT6 можно заменить отечественными КТ3102 с любой буквой или импортными ВС546. Полевой транзистор VT2 — на КП303 с любой буквой, при этом несколько возрастет потребляемый ток. Можно использовать и КП307Ж или импортный BF245. Двухзатворный VT3 заменяется на BF981 или отечественный КП327 (КП306, КП350). В последнем случае необходимо принимать меры по защите от статического электричества при монтаже. Кварцевый резонатор ZQ1 можно использовать и на другую частоту, важно только обеспечить равенство | f кв. прд— f кв. прм| = 465 (455) кГц при попадании f кв. прдв разрешенные диапазоны. Керамический фильтр ZQ2 — любого типа на 465 (455) кГц. Подстроечный резистор R19 использован типа СПЗ-19а. Данные катушек приведены в табл. 5.4.
