Заключительный этап настройки лучше проводить по сигналам передатчика, совместно с которым планируется использовать приемник. Включив передатчик, расположенный на расстоянии 3–4 м от приемника, необходимо, контролируя сигнал в КтЗ, уточнить положение сердечника катушки L1, добиваясь настройки в резонанс. Затем необходимо уменьшить уровень выходного сигнала в КтЗ до величины, при которой он будет превышать уровень шумов в 4–5 раз (рис. 5.27, а ). Уменьшение сигнала достигается отключением антенны от передатчика, помещением его в металлический сосуд (например кастрюлю), увеличением расстояния до него и т. д. После этого осциллограф переключить на выход приемника и отыскать такое положение движка потенциометра R5, вращая его в небольших пределах вокруг ранее установленной точки, при котором выходные импульсы будут образовываться только отрицательными импульсами сигнала, а срабатывание от шумовых выбросов будет отсутствовать.

Необходимо иметь в виду, что потенциометр R5 определяет величину постоянного напряжения U Кт3. Чрезмерно большая величина зазора U Кт3— U пор.приведет к снижению чувствительности приемника, так как сигнал небольшой амплитуды не будет вызывать срабатывания компаратора. Малая же величина зазора приведет, как это видно из рис. 5.28, а , к срабатыванию компаратора от шумовых выбросов. Необходимо выбрать разумный компромисс.

В заключение отметим, что при отсутствии входного сигнала (передатчик выключен) амплитуда шумов в Кт3 возрастает и на выходе приемника появляются хаотические импульсы. Если это недопустимо, то порог нужно устанавливать именно в таком положении, добиваясь пропадания ложных срабатываний. Величину его при этом приходится увеличивать, и чувствительность приемника падает до 4–5 мкВ.

Рис. 5.28. Печатная плата

5.2.7. Сверхрегенератор с внешней суперизацией на двухзатворном транзисторе

Принципиальная схема

Основное достоинство этой схемы заключается в разделении функций, выполняемых различными частями схемы, что существенно упрощает настройку приемника. При напряжении питания 9 В и отношении «сигнал/шум» на выходе равном четырем, чувствительность приемника составляет величину 0,8–1 мкВ. Приемник способен работать в диапазоне 26–29 МГц при соответствующей настройке входного контура. Выход приемника аналоговый, поэтому при использовании его для приема импульсных сигналов к выходу следует подключить формирователь импульсов на базе какого-либо порогового устройства.

На транзисторе VT1 собран генератор (рис. 5.29), призванный компенсировать потери сигнала, поступающего в контур L 1C 4из антенны через конденсатор С 1небольшой емкости. Положительная обратная связь реализована через элементы С2 и Др 1, не требующие тщательного подбора.

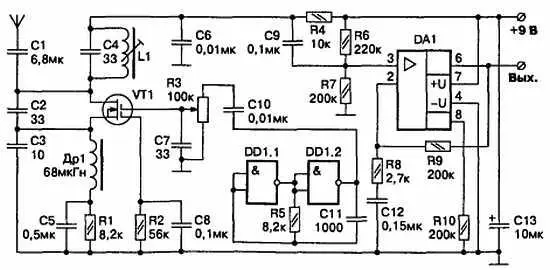

Рис. 5.29. Принципиальная схема приемника на двухзатворном транзисторе

Последнее объясняется тем, что крутизна транзистора по первому затвору, от величины которой зависит наличие или отсутствие самовозбуждения в каскаде, управляется напряжением суперизации, продаваемым на второй затвор транзистора. Это напряжение вырабатывается автономным генератором прямоугольных импульсов, собранным на элементах DD1.1, DD1.2 по традиционной схеме. Частотой генератора можно легко управлять, подбирая постоянную времени цепи C nR 5.

Резисторы R 1, R 2обеспечивают требуемый режим транзистора по постоянному току, а конденсаторы С 5и С 8шунтируют их как на высокой частоте принимаемого сигнала, так и на сравнительно низкой частоте суперизации. Конденсатор С 7обеспечивает соединение по переменному току второго затвора с корпусом, что необходимо для нормальной работы транзистора. Это единственная деталь в схеме, которая выполняет двойную функцию.

Она, совместно с резистором R 3, образует интегрирующую цепочку, превращающую прямоугольные импульсы генератора суперизации в треугольные. Регулируя амплитуду этих импульсов потенциометром R 3, можно изменять продолжительность промежутков времени, в течение которых крутизна транзистора превышает критическое значение. Это позволяет изменять длительность вспышек высокочастотного напряжения на контуре тем самым, устанавливая желаемый режим работы сверхрегенератора: линейный либо нелинейный.

Как говорилось выше, полезная информация заключается в постоянной составляющей коллекторного (в нашем случае стокового) тока, меняющейся по закону амплитудной модуляции принимаемого сигнала. Для ее выделения используется фильтр нижних частот, состоящий из резистора R 4и конденсатора С 6. Выделенный сигнал через конденсатор С9 поступает далее на У114, собранный на экономичном операционном усилителе DA1 по стандартной схеме включения. Манипулируя величиной R 10, можно уменьшать ток потребления микросхемы. Необходимо иметь в виду, что коэффициент усиления при этом тоже будет уменьшаться.
