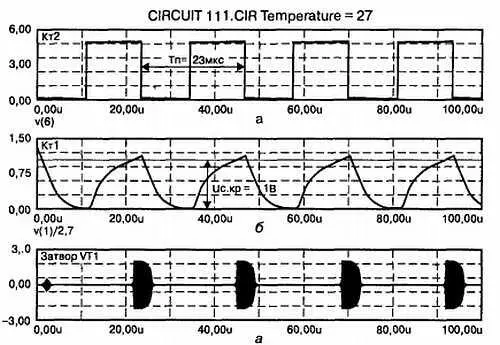

Рис. 5.26. Эпюры напряжений в характерных точках

При наличии в контуре напряжения полезного сигнала, амплитуда и площадь высокочастотных вспышек будет изменяться во времени по закону изменения огибающей этого сигнала, аналогично будут меняться и площади упомянутых треугольных областей. Это означает, что в спектре стоковых импульсов содержатся гармоники огибающей принимаемого сигнала.

Выделить их можно с помощью фильтра нижних частот, роль которого в схеме играют элементы R1, С6, R3, С7. Конденсатор С5 предотвращает попадание постоянной составляющей стокового напряжения на базу транзистора VT2. На этом транзисторе собран усилитель низкой частоты, доводящий уровень выходного сигнала до 0,15—0,2 В.

К нагрузке усилителя (резистор R9) непосредственно подключен логический элемент DD1.3, выполняющий функции компаратора. Графики на рис. 5.27 поясняют работу этого устройства.

Напряжение в контрольной точке КтЗ (рис. 5.27, а ) представляет собой сумму постоянного напряжения U Кт3, принятого сигнала в виде отрицательных импульсов и напряжения шумов. Известно, что входное напряжение U пор, при котором происходит переключение логического элемента, для микросхем 561-й серии составляет величину, примерно равную половине напряжения питания. С помощью потенциометра R5 устанавливается такое исходное напряжение в КтЗ, при котором пороговый уровень пересекается только отрицательными сигнальными импульсами (рис. 5.27, а ). На выходе приемника при этом формируются положительные импульсы стандартной амплитуды 5 В (рис. 5.27, б ).

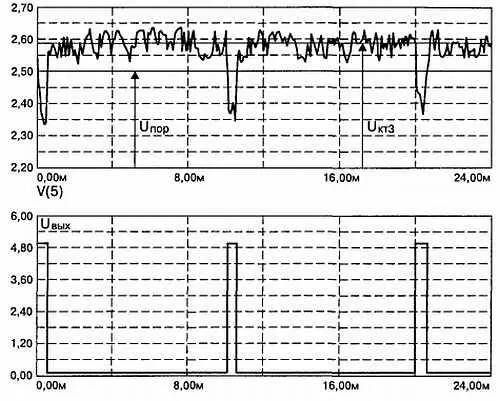

Рис. 5.27. Работа компаратора

Детали и конструкция

Печатная плата приемника изображена на рис. 5.28 и никаких особенностей не имеет. В правом верхнем углу платы предусмотрено место для установки, при необходимости, интегрального стабилизатора напряжения типа КР1170ЕН5. Все детали сверхрегенеративного каскада такие же, как и в предыдущем варианте приемника.

Транзистор VT2 типа КТ315Б, VT2 — любой транзистор n-р-n структуры. Микросхема DD1 может быть либо K561ЛA7, либо К561ЛЕ5. Подстроечный резистор R5 марки СПЗ-38Б либо любой другой (при изменении рисунка печатной платы).

Настройка приемника.После проверки правильности монтажа подать на схему напряжение 5±0,2 В. Подключить осциллограф к контрольной точке Кт2 и подбором величины резистора R6 установить частоту наблюдаемых прямоугольных импульсов (рис. 5.26, а ) в пределах 40–44 кГц. Убедится, что форма импульсов в Кт1 соответствует рис. 5.26, б . Подключить осциллограф или высокоомный вольтметр к контрольной точке КтЗ и движком потенциометра R5 установить уровень постоянного напряжения в ней равным 2,5 В.

От генератора стандартных сигналов подать на вход приемника высокочастотное напряжение на предполагаемой частоте работы приемника. Амплитуду установить 10 мкВ, глубину модуляции— 90 %. Вращением сердечника катушки L1 добиться появления на экране осциллографа, подключенного к КтЗ, синусоидального сигнала на частоте 1 кГц амплитудой 100–300 мВ (огибающая испытательного сигнала).

Отсутствие этого сигнала, а также шумовой дорожки на экране осциллографа свидетельствуют об отсутствии генерации в первом каскаде приемника. Дело в том, что питающим напряжением для каскада являются экспоненциальные импульсы (рис. 5.26, б ) и, с учетом разброса параметров транзисторов, их амплитуды может оказаться недостаточно для самовозбуждения каскада. В этом случае следует временно заменить резистор R2 подстроечным на 3,3–6,8 кОм, и вращением его ротора не только добиться появления сигнала в контрольной точке КтЗ, но и сделать амплитуду этого сигнала максимальной.

Полезно иметь в виду, что чувствительность приемника зависит от длительности интервала времени, в течение которого выполняются условия самовозбуждения (рис. 5.26, б ). Чем меньше эта длительность, тем выше чувствительность, поэтому необходимо тщательно подобрать величину резистора R2, чтобы амплитуда импульсов на стоке транзистора превышала порог U ск. рна небольшую величину. Однако чрезмерно малая величина превышения приводит к неустойчивой работе каскада из-за действия различных дестабилизирующих факторов. Требуется отыскать разумный компромисс между устойчивостью и чувствительностью.
