Антенна приемника — отрезок провода длиной 15–30 см.

Настройка

После проверки правильности монтажа временно впаять вместо резистора R6 подстроечный на 10 кОм. Подключить питание той величины в диапазоне 5–6 В, при которой приемник будет эксплуатироваться, и убедиться, что гетеродин возбуждается. Для этого, контролируя осциллографом напряжение на среднем выводе катушки L3, вращением оси подключенного подстроечного резистора получить на экране высокочастотные колебания частоты 14 МГц.

Переключить осциллограф на 14 вывод микросхемы DA1. Отключить временно АРУ, закоротив вывод 6 микросхемы на корпус. Подключив к входу приемника через конденсатор емкостью не менее 0,01 мкФ генератор стандартных сигналов, установить на его выходе смодулированное напряжение амплитудой 100 мкВ и частотой 28 МГц. Изменяя частоту генератора в небольших окрестностях около 28 МГц, добиться на экране колебаний разностной частоты 8—10 кГц. Сердечниками катушек L1, L2 настроить контура в резонанс по максимуму амплитуды наблюдаемых колебаний.

Коэффициент усиления настраиваемой части схемы существенно зависит от амплитуды гетеродинного напряжения, подаваемого на смеситель. Для ее оптимизации необходимо изменять амплитуду гетеродинного напряжения с помощью подстроечного резистора, добиваясь максимума наблюдаемых на экране осциллографа колебаний. Затем измерить сопротивление подстроечного резистора и на его место впаять постоянный, соответствующего номинала. Правильно настроенный приемник должен обеспечивать на выводе 14 напряжение разностной частоты 12–15 мВ при входном напряжении с генератора стандартных сигналов, равном 10 мкВ.

Далее следует убрать перемычку, блокировавшую работу схемы АРУ и переключить осциллограф на Вых.1 схемы. Отключить временно базу транзистора VT3 от этой точки. На генераторе стандартных сигналов включить режим амплитудной модуляции и установить ее глубину равной 90 %. Уровень выходного сигнала — 100 мкВ. На экране осциллографа должно наблюдаться синусоидальное колебание частотой 1 кГц и амплитудой 300–400 мВ.

На наблюдаемую кривую может быть наложено колебание разностной частоты 8—10 кГц, амплитуда которого не должна составлять более 10 % от основного колебания (рис. 5.53).

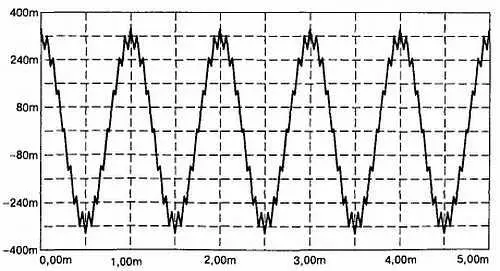

Рис. 5.53. Вид сигнала на вых.1

Уменьшая уровень входного сигнала и подстраивая, при необходимости, входные контуры, убедиться, что чувствительность приемника не хуже 1 мкВ. Припаять базу транзистора VT3 на место.

При использовании на выходе приемника компаратора, его настройка сводится к подбору величины резистора R11. Лучше всего временно заменить его подстроечным, величиной 15 кОм. Перед включением схемы установить максимальное значение сопротивления этого резистора (в противном случае может выйти из строя транзистор) и после включения приемника, контролируя осциллографом сигнал на Вых.2, уменьшать величину сопротивления до тех пор, пока у наблюдаемых на экране импульсов прямоугольной формы длительность отрицательной части периода не станет в два раза меньше длительности положительной части. Уровень сигнала с выхода генератора при этом должен быть установлен 3–5 мкВ. Измерив величину получившегося сопротивления подстроечника, впаять в схему постоянный резистор ближайшего номинала.

Еще лучше настраивать приемник по сигналам передатчика, с которым предполагается совместная работа. Передатчик, включенный в режиме амплитудной манипуляции прямоугольными импульсами, расположить на расстоянии 2–3 м от приемника. Подстраивая частоту передатчика с помощью катушки индуктивности, включенной последовательно с кварцем, добиться на выводе 14 микросхемы прямоугольных импульсов с синусоидальным заполнением.

В пределах прямоугольного импульса длительностью 0,5 мс должно умещаться от 5 (минимум) до 10 периодов синусоидального заполнения. Если с помощью упомянутой катушки не удается уложиться в рекомендуемый диапазон, можно дополнительно попробовать изменить частоту гетеродина в приемнике, подбирая величину конденсатора С10. Максимума амплитуды наблюдаемых синусоидальных импульсов необходимо добиваться аналогично тому, как это рекомендовано при настройке с помощью ГСС.
