Во втором случае информацию о границах разрядных интервалов извлекают из самой кодовой посылки. Если в соседних разрядах кодовой посылки присутствуют разные цифры, то границу можно легко выделить как по положительному (между нулем и единицей), так и по отрицательному (между единицей и нулем) перепадам в командном сигнале.

На рис. 1.2, б командный сигнал отображает кодовую комбинацию 1100. В этом случае границу между разрядами на приемной стороне определить будет невозможно. В практических конструкциях используют модифицированный командный сигнал (рис. 1.2, в ), получаемый путем смешивания исходного командного сигнала и тактовых импульсов.

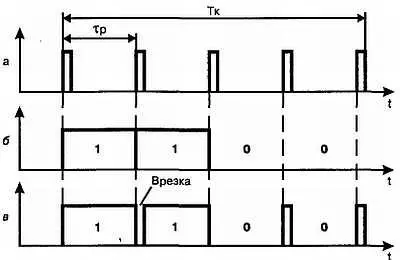

Рис. 1.2. Структура командной посылки:

а— тактовые импульсы; б— командный сигнал; в— модифицированный командный сигнал

Как видно из рисунка, граница между разрядами, содержащими нули, просто индицируется тактовым импульсом, а граница между соседними единицами — специальными врезками, представляющими инверсии тактовых импульсов. В главе 5 будет показано, что из модифицированного командного сигнала при помощи простых схемотехнических решений можно легко восстановить тактовые импульсы, необходимые для правильной дешифрации команды.

В качестве дешифраторов кодово-импульсных команд используются стандартные микросхемы цифровых дешифраторов.

1.2.2. Пропорциональное управление

Параметры, подлежащие регулировке

При использовании пропорционального управления моделью регулировке подлежат следующие параметры:

♦ скорость вращения электродвигателя (например тягового в модели автомобиля);

♦ угол отклонения рулевого устройства (передние колеса автомобиля, руль высоты у авиамодели и т. п.).

Принцип формирования команд управления здесь одинаков, однако исполнительные устройства существенно отличаются друг от друга. В первом случае такое устройство называется регулятором хода и, как правило, должно обеспечивать только плавное изменение величины и полярности напряжения, питающего двигатель. Во втором случае применяются рулевые машинки, двигатели которых работают кратковременно (только в период установки рулевого устройства в новое положение), обеспечивая пропорциональную зависимость между текущими положениями ручки управления на пульте передатчика и углом поворота рулевого устройства.

Определение.Управляющим сигналом называют отклонение ручки управления на пульте передатчика, а командным сигналом — соответствующую ему электрическую величину [как правило, напряжение u( t )]. Параметр движения модели, подлежащий управлению, — регулируемой величиной .

Принцип дискретной передачи непрерывного управляющего воздействия

Рассмотрим принцип дискретной передачи непрерывного управляющего воздействия. В случае пропорционального управления регулируемая величина может принимать любые значения в заданном интервале. Например угол поворота передних колес автомобиля должен иметь возможность плавно изменяться в пределах ±60°. Очевидно, управляющий сигнал должен вести себя аналогичным образом — последовательно принимая все возможные значения в определенном диапазоне.

Это, в свою очередь, означает, что и передаваемый командный сигнал должен быть величиной непрерывной. При необходимости управления двумя и более регулируемыми величинами возникает проблема параллельной передачи нескольких командных сигналов.

Известны два способа решения этой задачи. В первом случае каждому из командных сигналов выделяется свой канал связи, и тогда возможна одновременная передача всех команд. При использовании радиосвязи рабочие частоты каналов необходимо разносить для исключения их взаимного влияния. Передатчики и приемники такой аппаратуры должны быть многочастотными, поэтому в эфире потребуется относительно широкая полоса частот.

Устройства получаются громоздкими и дорогостоящими. Такой способ называется частотным уплотнением каналови применяется в профессиональной аппаратуре специального назначения.

Второй способ — временное уплотнение — предполагает последовательную во времени передачу командных сигналов различных каналов. Очевидно, в этом случае сигналы уже не могут быть непрерывными во времени, но это оказывается и не обязательным. Известно, что подвижное изображение на экране телевизора создается путем проецирования на него 25 неподвижных картинок в секунду. Другими словами, непрерывный процесс, например движения автомобиля, заменяется последовательностью его неподвижных изображений через небольшие промежутки времени.
