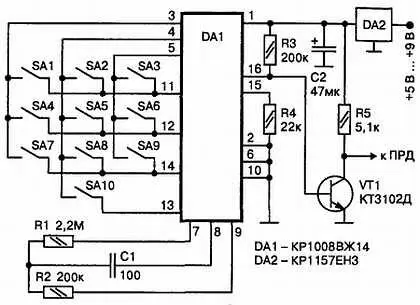

Рис. 2.13. Шифратор на КР1008ВЖ14

Обычно частота следования выходных импульсов микросхем не превышает 10 Гц. Изменением номиналов частотозадающих элементов R2, С1, по сравнению с рекомендуемыми, автору удалось повысить частоту лишь в три раза. Дальнейшее уменьшение постоянной времени приводит к завалу фронтов импульсов тактового генератора (вывод 9 DA1) и, как следствие, к уменьшению их амплитуды. Большая инерционность микросхемы, очевидно, является платой за малую мощность потребления.

На выходе электронного ключа VT1 при нажатии на какую либо из командных кнопок появляется соответствующее количество прямоугольных импульсов амплитудой 5 В.

Детали и конструкция

Микросхему DA1 можно поменять на КР1008ВЖ10,11 с любым цифровым индексом в конце обозначения с соответствующей корректировкой печатной платы. Подойдут на тех же условиях импортные аналоги WE9192B, KS5805A, KS5851 и т. п. Транзистор VT1 может быть любым маломощным структуры n-р-n . Стабилизатор напряжения DA2 на 3 В заменяется любым импортным аналогом, например 78L03. В качестве командных кнопок SA1—SA10 удобно использовать стандартную клавиатуру от телефонных аппаратов. В этом случае SA10 на клавиатуре соответствует кнопка «0».

Печатная плата выполнена из одностороннего стеклотекстолита. Ее топология приведена на рис. 2.14.

Рис. 2.14. Печатная плата

2.2.6. Кодово-импульсный шифратор

Принцип действия

Основное преимущество кодово-импульсной модуляции перед импульсной заключается в существенно большем числе передаваемых команд при том же количестве импульсов в кодовой посылке. Если в только что рассмотренном шифраторе десятью импульсами можно передать лишь десять разных команд, то при использовании десятипозиционного двоичного кода — 2 10= 1024 команды.

Такой тип кодирования широко используется в различных системах охранной сигнализации, для которых выпускаются специализированные микросхемы кодеров и декодеров. Часто одна и та же микросхема выполняет обе эти функции и называется кодеком.

Как правило, в них заложена возможность генерации сотен тысяч кодов, но программирование конкретного варианта производится однократно, и оперативная перестройка не предусматривается. Это затрудняет их использование в качестве многоканальных шифраторов, да и такое количество кодов при дистанционном управлении не требуется.

Кроме того, пульты управления моделями не настолько миниатюрны, чтобы отказаться от построения шифраторов на более доступных универсальных цифровых микросхемах. Именно такой вариант исполнения шифратора и рассмотрен ниже.

Принципиальная схема

Принципиальная схема девятиканального шифратора приведена на рис. 2.15.

Рис. 2.15. Принципиальная схема импульсно-кодового шифратора

Логика функционирования и технические характеристики устройства предполагают его использование совместно с дешифратором, описанным в разделе 6.1.3.

Рассмотрим принцип действия шифратора. Заявленное количество каналов требует использования четырехразрядного двоичного кода. Принцип формирования модифицированной кодовой посылки проиллюстрирован ранее (рис. 1.2). Из рисунка видно, что вначале необходимо сформировать последовательность тактовых импульсов, расстояние между которыми будет определять интервал времени, отводимый на передачу одного разряда двоичного числа.

Эта задача решается с помощью тактового генератора, представляющего собой автоколебательный мультивибратор, реализованный на элементах DD3.2, DD3.3. Величина разрядного интервала τ ропределяется постоянной времени R10, С1 и выбрана равной 5 мс.

Как известно, мультивибратор на логических элементах вырабатывает последовательность прямоугольных импульсов, близкую по форме к меандру. Для формирования узких тактовых импульсов последовательность пропускается через укорачивающее устройство, реализованное на базе дифференцирующей цепи С2, R11 и элемента DD5.1.

Принцип укорачивания импульсов иллюстрирует рис. 2.16, на котором приведены результаты моделирования узла с помощью программы Micro-Cap 8.
