В. Днищенко - 500 схем для радиолюбителей. Дистанционное управление моделями

Очевидно, что частоту колебаний можно менять переключением резисторов R1—R4. На схеме указаны номиналы, обеспечивающие генерацию частот 0,9; 1,32; 1,61 и 2,4 кГц. Точную настройку частоты производят так же, как и в предыдущей схеме.

Конденсатор С1 должен быть пленочным или металлобумажным.

Амплитуда выходных импульсов практически равна напряжению питания. Нагрузку необходимо выбирать так, чтобы выходной ток не превышал 10 мА.

Детали и конструкция

Микросхему можно заменить импортным аналогом — таймером 555 с любым буквенным префиксом (например NE555), несущем информацию лишь о фирме-производителе.

Печатная плата изображена на рис. 2.7 и никаких особенностей не имеет. Контакты 1–5 предназначены для подключения кнопок управления S1—S4.

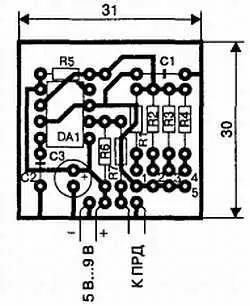

Рис. 2.7. Печатная плата

2.2.3. Четырехканальный шифратор с частотным кодированием на микросхеме CD4047

Принципиальная схема

Несложен и шифратор, выполненный на микросхеме CD4047 (отечественный аналог отсутствует). Здесь требуется минимум навесных элементов (рис. 2.8). Микросхема содержит автоколебательный мультивибратор, частота работы которого определяется постоянной времени цепи RC, подключаемой к выводам 1–3.

Рис. 2.8. Принципиальная схема шифратора на CD4047

Генерируемая последовательность может не иметь скважность [отношение периода следования (повторения) электрических импульсов к их длительности], равную двум, поэтому внутри микросхемы имеется делитель на два, реализованный на синхронном триггере, что обеспечивает на выводе 10 практически идеальный меандр.

Период следования выходных импульсов, с учетом внутреннего делителя и разброса параметров микросхем, определяется выражением Т п= (2,2–2,31) RС. Напряжение питания может лежать в пределах 3—15 В, период повторения при этом изменяется не более, чем на 2 %.

Детали и конструкция

Номиналы резисторов указаны для частот 0,9; 1,32; 1,61 и 2,4 кГц. Конденсатор С3 обязательно пленочный или металлобумажный. Точная подгонка осуществляется аналогично описанной в предыдущих вариантах шифраторов. Амплитуда выходных импульсов равна напряжению питания, выходной ток не должен превышать 10 мА. Печатная плата шифратора приведена на рис. 2.9. К контактам 1–8 подключаются кнопки управления S1—S4. При желании количество команд во всех приведенных шифраторах можно увеличить до десяти, дополнив их соответствующими резисторами и кнопками.

Рис. 2.9. Печатная плата

2.2.4. Импульсный шифратор на счетчике К561ИЕ8

Принципиальная схема

Ранее ( раздел 1.2.1 ) отмечалось, что в импульсных шифраторах информация о номере команды заключена в количестве передаваемых импульсов. В радиолюбительской литературе встречаются различные варианты схемной реализации таких шифраторов. Ниже приводится наиболее компактный вариант, позаимствованный из [3]. Принципиальная схема устройства приведена на рис. 2.10.

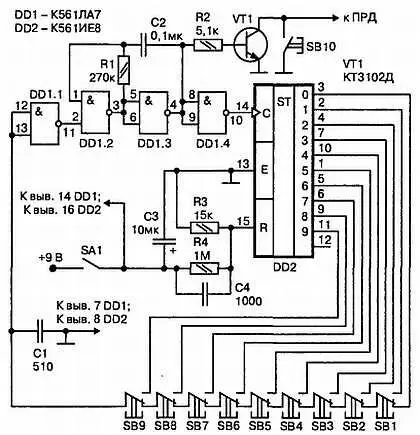

Рис. 2.10. Принципиальная схема импульсного шифратора

Логика работы шифратора предполагает его совместное использование с вариантом дешифратора, описанным в разделе 6.1.2.

Девятиканальная аппаратура позволяет включать и выключать исполнительные устройства модели в любой последовательности, а также включать некоторые команды на длительное время с возможностью оперирования в это время другими командами. В шифраторе предусмотрена кнопка оперативного сброса дешифратора приемника и выключения ложной команды, если произошло срабатывание дешифратора по случайной помехе.

Передатчиком команд управляет ключевой транзистор VT1, в базу которого подаются импульсы с выхода тактового генератора, собранного на элементах DD1.2 и DD1.3. Генератор вырабатывает импульсы только при наличии на выводе 2 DD1.2 логической единицы.

Схема работает следующим образом.При включении напряжения питания выключателем SA1 короткий положительный импульс с выхода дифференцирующей цепочки C4R3 поступает на вход сброса «R» счетчика DD2, обнуляя его. На выходе «О» счетчика устанавливается уровень логической единицы, на остальных выходах — логические нули (рис. 2.11, г — ж , интервал времени 0— t 1на графиках).
