Если ни одна из кнопок не нажата, то этот единичный уровень (через нормальнозамкнутые контакты всех кнопок) поступает на вход инвертора DD1.1. На выходе (вывод 11 ) последнего устанавливается логический нуль, запрещающий работу тактового генератора (рис. 2.11, а ). Электронный ключ VT1 разомкнут, команды не передаются.

При нажатии любой кнопки, например SB3, на вход инвертора DD1.1 подается уровень логического нуля с выхода 3 DD2. На выходе инвертора устанавливается единичный уровень, разрешая работу тактового генератора (момент t , на рис. 2.11, а ). Положительные импульсы с его выхода начинают поступать на базу электронного ключа, приводя в действие передатчик команд (рис. 2.11, б ). Через инвертор DD1.4 импульсы поступают и на вход счетчика (рис. 2.11, в ). Счет ведется по положительным перепадам этих импульсов, поэтому положительный перепад на выходе 3 DD2 появляется по окончании формирования третьего импульса (рис. 2.11, ж ).

Кнопка SB3 должна удерживаться в нажатом положении до выполнения команды моделью (момент t 3на рис. 2.11). Поэтому в момент t 2положительный перепад с выходе 3 DD2, проинвертированный элементом DD1.1, запретит работу тактового генератора. Формирование кодовой посылки из трех импульсов закончится. К моменту отпускания кнопки t 3на выходе 0 счетчика присутствует логический нуль (рис. 2.11, г ). Следовательно, в этот момент на выводе 2 DD1.2 появится логическая единица, снова разрешив генерацию. Продолжится счет импульсов на выходах DD2 до 10, после чего появившаяся на выходе 0 DD2 логическая единица оборвет генерацию окончательно.

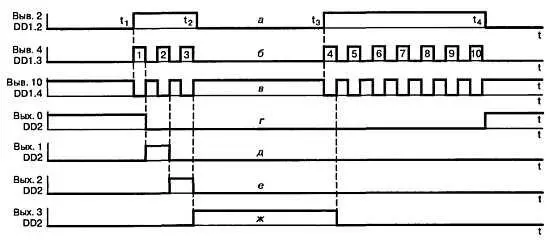

Рис. 2.11. Графики, поясняющие работу шифратора

Количество генерируемых импульсов после отпускания командной кнопки всегда будет дополнять количество командных импульсов до 10. Это необходимо для сброса переданной команды (обнуления аналогичного счетчика) в дешифраторе модели. Начиная с момента t 4шифратор готов к передаче очередной команды. Период следования импульсов тактового генератора примерно равен 40 мс.

Следовательно, время передачи самой длинной команды из девяти импульсов не будет превышать 0,4 с. В дешифраторе предусмотрена выдержка в 0,5 с, препятствующая прохождению информации с выхода дешифратора в процессе работы счетчика. По истечении этого времени работа счетчика будет гарантированно закончена, и не возникнет неоднозначности в приеме команды.

Кнопка S10 предназначена для общего сброса всех команд и установки счетчика дешифратора в исходное состояние. Для правильного восприятия импульса сброса его длительность должна превышать 0,6 с.

Детали и конструкция

Микросхемы DD1 и DD2 можно заменить импортными аналогами CD4011 и CD4017 соответственно. Транзистор VT1 — любой маломощный обратной проводимости. Времязадающий конденсатор С2 должен быть пленочным, остальные — любых типов.

Печатная плата шифратора приведена на рис. 2.12 и никаких особенностей не имеет.

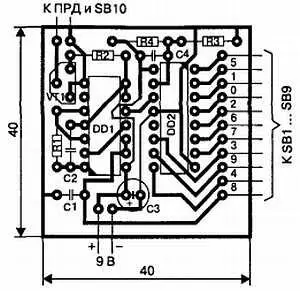

Рис. 2.12. Печатная плата импульсного шифратора

Настройка

Настройка заключается в установке периода следования импульсов задающего генератора. Для этой цели вход элемента DD1.1 временно отключают от кнопки SB9 и соединяют с корпусом. Генератор в этом случае работает в непрерывном режиме. Подключив осциллограф к выводу 4 DD1.3, подбором сопротивления R1 устанавливают период равным 40 мс.

При желании можно существенно увеличить темп передачи команд, уменьшив пропорционально величину постоянной времени R1C2. Такое изменение обязательно нужно будет учесть при настройке параметров дешифратора.

2.2.5. Импульсный шифратор на микросхеме КР1008ВЖ14

Принципиальная схема

Если не нужна высокая оперативность передачи команд, десятиканальный шифратор можно реализовать на специализированной микросхеме телефонного номеронабирателя. Выпускается достаточно широкий ассортимент как отечественных, так и импортных микросхем для телефонных аппаратов. Отличительной особенностью таких микросхем является низкое напряжение питания и малый ток потребления. Для используемого экземпляра это 1,5–4,5 В и 150 мкА соответственно.

Принципиальная схема шифратора (рис. 2.13) практически полностью повторяет стандартную схему включения.
