Питается устройство от батареи напряжением 9 В («Крона», «Корунд», «Ника») и потребляет ток примерно 1,5 мА. Работоспособность сохраняется при уменьшении напряжения питания до 6 В. Максимальный ток через микроамперметр РА1 ограничен резисторами R1, R2.

В устройстве можно применить практически любой малогабаритный стрелочный индикатор с током полного отклонения стрелки от 50 до 150 мкА. На частоте 28 МГц чувствительность устройства (минимальный регистрируемый сигнал) составляет 2–3 мВ.

Вместо указанной на схеме K174ПС4 допустимо применить микросхемы К174ПС1, К174ПС2. Диоды VD1, VD2 — типа КД510А, подойдут и КД522Б, КД503Б. Плата измерителя должна быть заключена в экранированный корпус.

Налаживания устройство не требует, но если будет применена другая микросхема, то придется подобрать резисторы (они должны быть одинаковых номиналов), чтобы на выходах микросхемы было напряжение, примерно равное половине напряжения источника питания. При необходимости балансировку прибора (нулевые показания микроамперметра РА1 в отсутствие сигнала на входе устройства) можно произвести подбором резистора R1 или резистора R2.

При желании индикатор можно сделать избирательным, установив на его входе перестраиваемый LC-контур.

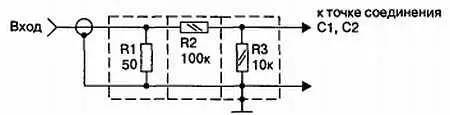

Его же можно использовать как достаточно точный измеритель мощности для передатчиков, рассчитанных на подключение пятидесятиомной нагрузки. Вместо антенны в этом случае устанавливается разъем СР-50, через который с помощью коаксиального кабеля устройство подключается к выходу передатчика. Вход измерителя дорабатывается так, как это показано на рис. 9.6.

Рис. 9.6. Входная цепь для измерителя мощности

Резистор R1 служит эквивалентом антенны, поэтому его мощность рассеивания должна быть не менее выходной мощности передатчика. Его можно, при необходимости, набрать из соединенных параллельно маломощных резисторов. Для исключения высокочастотных наводок непосредственно на резисторы делителя R2, R3 все три резистора должны быть размещены в отдельных экранированных секциях.

Для калибровки измерителя на его вход необходимо подать сигнал от какого либо источника высокочастотного напряжения (примерно 27 МГц) с заведомо известной мощностью, например Р1. Поскольку стрелка выходного микроамперметра отклоняется пропорционально квадрату входного напряжения, то для мощности шкала является линейной. В этом случае достаточно откалибровать ее в одной точке. Подбором величины резистора R3 необходимо вывести стрелку микроамперметра на деление, соответствующее мощности Р1.

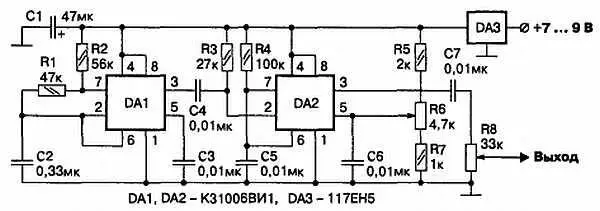

Все описанные выше варианты схем пропорциональной управления работают со стандартными канальными импульсами. Такие импульсы имеют исходное значение длительности, соответствующее нулевой величине команды, равное 1,5 мс. При отклонении ручек управления в крайние положения она меняется на ±0,5 мс. Стандартный период повторения канальных импульсов выбирается равным 20 мс. Схема устройства, формирующей импульсы с указанными параметрами, приведена на рис. 9.7. Она полностью повторяет фрагмент шифратора, описанного в разделе 2.3.6 , поэтому принцип действия и процедура настройки здесь не приводятся.

Печатную плату так же можно взять из упомянутого параграфа, удалив лишние фрагменты.

Выход схемы подключается непосредственно к входу настраиваемой рулевой машинки или регулятора хода. Предварительно потенциометром R8 устанавливается требуемая амплитуда выходных импульсов (3 или 5 В в зависимости от варианта настраиваемого устройства).

Рис. 9.7. Принципиальная схема устройства

Если в модели используются малогабаритные цилиндрические аккумуляторы, ассортимент которых в торговой сети достаточно широк, то они обычно продаются наборами, в которые входят и штатные зарядные устройства.

Для тех типов аккумуляторов, которые рекомендуется заряжать постоянным током, можно рекомендовать зарядное устройство, схема которого приведена на рис. 9.8. Устройство, по сути, представляет собой регулируемый стабилизатор тока, величина которого устанавливается переменным резистором R6.
