Специально для данной книги автор разработал радиоуправляемую модель автомобиля. Следуя материалам главы, читатель сможет собрать оригинальную конструкцию, не требующую больших материальных затрат и специальных навыков.

Любую модель, в том числе и автомобиля, можно изготовить, что называется, «с нуля». Однако такой процесс требует от исполнителя определенных навыков, да и необходимый инструмент не всегда может оказаться под руками. Ниже рассматривается вариант изготовления модели, в процессе выполнения слесарно-механических работ над которой потребуется лишь паяльник, напильник, лобзик и дрель.

Все основные элементы, составляющие узлы регулятора хода и рулевой машинки, будут изготавливаться из готовых «полуфабрикатов». Прежде всего, сам автомобиль: очень удобно взять за основу готовую игрушку отечественного или китайского производства, благо в продаже имеется несметное количество моделей.

Желательно выбирать машинку с инерционным двигателем, в этом случае проблема с редуктором привода заднего моста существенно упрощается. Модель выбираемого автомобиля полностью зависит от вкуса конструктора, а вот его размеры должны обеспечить возможность установки на игрушке достаточно емкого аккумулятора.

В нашем случае выберем необслуживаемый герметичный свинцовый аккумулятор китайского производства типа LEOCH DJW12-1,3, напряжением 12 В и емкостью 1,3 А/ч. Такой аккумулятор обеспечит непрерывную работу модели в течение 1,5–2 часов. Срок службы аккумулятора 5 лет. Габаритные размеры 97x43x53 мм, вес — 0,6 кг. Внешний вид приведен на рис. 8.1. Аккумулятор имеет достаточно высокие характеристики и приемлемую стоимость.

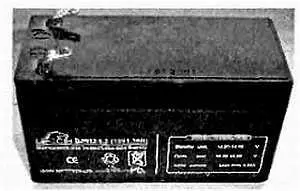

Рис. 8.1. Аккумулятор

Далее для примера рассмотрим модификацию автомобиля, представленного на рис. 8.2. Габаритные размеры модели 280x105x105 мм.

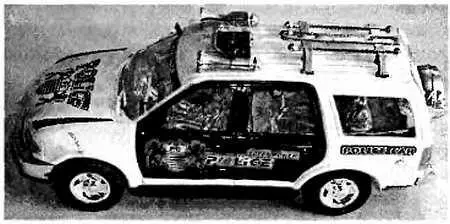

Рис. 8.2. Внешний вид модели

Доработке подлежит только шасси модели, исходный вид которого приведен на рис. 8.3. Переднюю подвеску необходимо переделать полностью, а вот задний мост нуждается лишь в замене маховика инерционного двигателя на электродвигатель. В первую очередь шасси нужно укрепить. Для этого из фольгированного стеклотекстолита толщиной 1,5 мм лобзиком выпиливается пластина по контуру днища автомобиля.

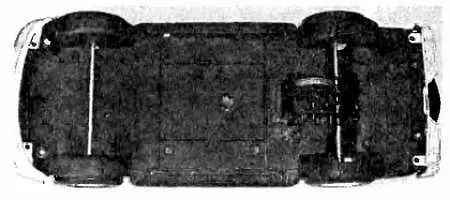

Рис. 8.3. Днище модели до переделки

Процесс будет идти быстрее, если пользоваться пилочками по дереву, а не по металлу, но хорошего качества. Ребра жесткости, имеющиеся на днище, аккуратно, чтобы не допустить образования трещин, срезаются ножом. Размеры пластины здесь не приводятся, так как ее конфигурация полностью определяется выбранной моделью. Результат усовершенствования днища показан на рис. 8.4. В носовой части видны вырезы под передние колеса, а также кронштейн (две втулки № 1) для крепления передней подвески. Подробнее об этой конструкции будет рассказано в разделе 8.3 .

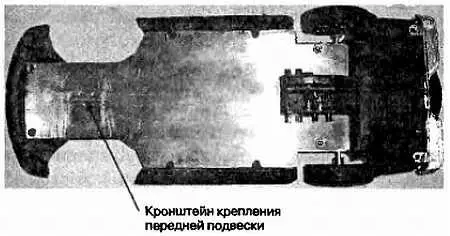

Рис. 8.4. Результат модернизации днища

Далее необходимо выбрать основной двигатель, который будет приводить модель в движение. Для определения требуемой мощности двигателя можно воспользоваться формулой, приведенной в [19]:

N= F∙ V/100∙ η,

где N — мощность двигателя (Вт); F — сила сопротивления движению (Н); V — скорость движения модели (см/с); η — КПД редуктора.

Силу сопротивления вычисляют по формуле

F= 9,8∙ Р∙ k.

Здесь Р — вес модели в кг, k — коэффициент сопротивления.

Последняя величина зависит от типа дороги. Для гладкой поверхности (стол, пол) коэффициент можно взять равным 0,04, а для неровной (земля, глина) — 0,1 [19]. Взвесив модель вместе с аккумулятором и добавив ориентировочный вес двигателя и плат с электроникой, получаем F примерно 10 Н.

Редуктор модели будет использован от инерционного двигателя, в котором применены пластмассовые шестерни с малым коэффициентом трения. Его КПД можно принять равным 0,7–0,8.
