Во-вторых, появится высокий потенциал на выводе 13 триггера DD1.2. Через диод VD1 он будет воздействовать на вывод 1 драйвера DA2. На втором входе драйвера в это время потенциал нулевой, в чем легко убедиться. К двигателю прикладывается полное напряжение питания, и он вращает рулевое устройство с максимальной скоростью к новому положению равновесия.

Сопротивление потенциометра обратной связи R2 меняется таким образом, что длительность опорного импульса возрастает, уменьшая длительность разностного. Все это будет происходить до тех пор, пока рулевое устройство не займет новое устойчивое положении, и длительности импульсов сравняются.

Запускающие импульсы перестанут поступать на вход ждущего мультивибратора и спустя 21–22 мс на его инверсном выходе установится высокий потенциал, переведя драйвер в режим торможения. За столь небольшое время выходной вал редуктора рулевой машинки провернется на очень малый угол, и потенциометр R2 практически не изменит длительности опорного импульса.

Если команда имеет противоположное значение, то τ оп> τ к, и ситуация будет отличаться от описанной только тем, что высокий потенциал теперь появится на выводе 12 DD1.2, и двигатель будет вращаться в противоположном направлении.

Детали и конструкция

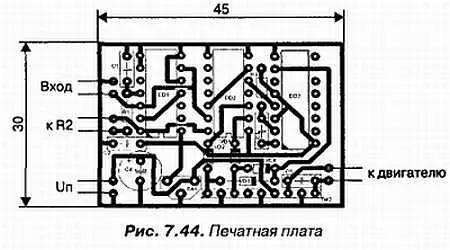

Печатная плата этого варианта сервоусилителя приведена на рис. 7.44. Отверстие под десятую ножку DA3 не высверливается.

Времязадающие конденсаторы С1 и С3 должны быть пленочными. Перезапускаемый мультивибратор можно реализовать на импортной микросхеме CD4047, включив ее по типовой схеме. Печатная плата при этом, очевидно, измениться. Поскольку режим торможения существует практически во всех микросхемах управления двигателями постоянного тока, на месте DA2 можно использовать любой драйвер с учетом его стандартной схемы включения и соответствующей переделкой печатной платы.

В справочнике [17] можно отыскать достаточное количество и полных аналогов используемой микросхемы, что позволит использовать предлагаемую печатную плату без переделки.

Рис. 7.44. Печатная плата

Настройка

В процессе настройки подбором положения корпуса потенциометра R2 и величины резистора R1 устанавливают требуемую исходную длительность опорного импульса и диапазон ее перестройки так, как это описано в разделе 7.3.2 . Затем подбором величины R3 необходимо установить длительность отрицательных импульсов ждущего мультивибратора на выводе 7 DD3 равной 21–22 мс. Для этой цели временно отключают двигатель от микросхемы драйвера, а на вход устройства подают канальные импульсы при соотношении τ опне равно τ к.

Подключив двигатель, проверяют работу схемы в целом. Если наблюдается колебательный процесс при переходе к новому положению равновесия, необходимо добиться его устранения подключая со стороны печатных проводников между выводом 4 DD3 и корпусом конденсатор, емкость которого подбирается опытным путем в диапазоне 1000—15000 пФ. Этот конденсатор должен подавлять короткие импульсы на выходе временного различителя, которые могут появляться вследствие того, что двигатель останавливается не мгновенно.

7.3.9. Девятый вариант рулевой машинки

Принципиальная схема

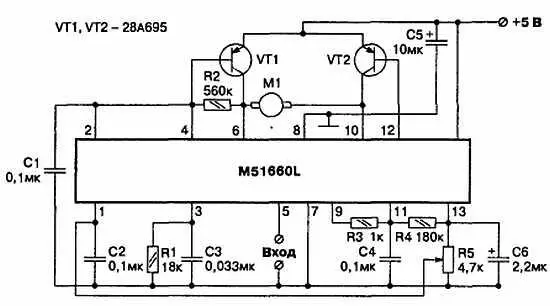

Если удастся приобрести специализированную микросхему M51660L, то сервоусилитель можно собрать по ее стандартной схеме включения, изображенной на рис. 7.45. На вход необходимо подавать канальные импульсы положительной полярности и амплитудой 4–5 В. Напряжение питания микросхемы 4,8–7 В. Максимальный ток, отдаваемый в нагрузку, не должен превышать 0,8 А.

Рис. 7.45. Сервоусилитель на специализированной микросхеме

Детали и конструкция

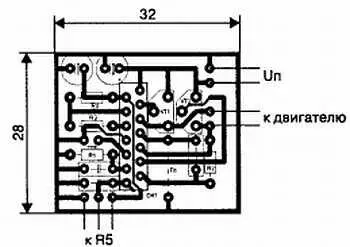

Печатная плата руленой машинки приведена на рис. 7.46. Транзисторы VT1, VT2 можно заменить ВС327, отечественными КТ814 или любыми другими, с максимальным током коллектора, превышающим ток, потребляемый двигателем.

Основные характеристики двигателей, которые можно использовать в рулевых машинках и регуляторах хода, приведены в приложении 2 .

Рис. 7.46. Печатная плата
