После применения вакуумных методов, некоторое количество припоя может остаться на той стороне платы, где размещаются компоненты, скрепляя вывод микросхемы с контактной площадкой, находящейся под самой ИМС. Удалить его можно с помощью специального шнура. Он представляет собой ленту или оплетку из медных или изготовленных из сплава нитей, которая помещается в нужную точку. Шнур и припой нагреваются паяльником (рис. 7.45).

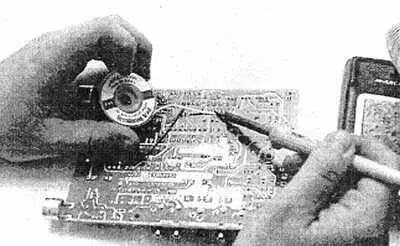

Рис. 7.45. Использование шнура для удаления припоя

Нужно избегать соблазна взять паяльник большей мощности в целях экономии времени. Шнур можно также использовать и для извлечения оставшегося припоя из отверстий в плате, но он может удалить лишь небольшое количество материала за один раз. Когда шнур насыщается припоем, отрежьте этот кусок и продолжите работу со следующим.

Удалив припой, возьмите пинцет или миниатюрные пассатижи типа «утиный нос» и слегка покачайте каждый вывод в его отверстии со стороны паяных соединений платы, чтобы удостовериться, что он свободен. Когда все выводы освобождены, аккуратно извлеките микросхему, вспомнив какой-либо их описанных методов извлечения ИМС из гнезда. Действуйте осторожно, иначе есть вероятность повредить фольгу. Если возникают трудности с удаление припоя с одного или двух выводов, их можно отрезать, не повредив плату.

Монтаж ИМС

Большинство ИМС поставляются с выводами, которые раздвинуты слегка больше. чем номинальное расстояние для помещения в панельки. Поэтому вставлять ИМС лучше с использованием специального инструмента, как показано на рис. 7.46.

Рис. 7.46. Использование инструмента для вставления ИМС

Попытки загнуть выводы и вставить микросхему вручную могут привести к выходу ее их строя под воздействием статического электричества, но чаще всего при таком способе один или два вывода подгибаются и оказываются под ИМС. Очень часто локализация такого дефекта представляет сложную проблему.

В том случае, когда удаленная ИМС была припаяна к плате, замените ее новой и рассмотрите вариант установки панельки. Если вы предполагаете, что когда-либо придется снова заменять эту микросхему (например, другая неисправность снова выведет из строя только что замененную вами ИМС) имейте в виду, что большинство печатных плат часто не выдерживают повторного выпаивания. С другой стороны, факторами, говорящими против использования панельки, являются менее надежные контакты, вибрация, недостаток пространства.

Повторно выполняя пайку ИМС или панельки, убедитесь, что причиненные плате повреждения исправлены. Если проводящий слой в отверстии нарушен, может быть, необходимо припаивать вывод на каждой стороне платы. Используйте паяльник малой мощности и не держите его на выводе больше пары секунд. Расходуйте припой экономно и следите, чтобы между выводами не возникало перемычек.

Выберите правильный ответ:

1. Какой из следующих терминов определяется как наука о правильном рассуждении:

а) двоичная система;

б) цифровая система;

в) логика;

г) комбинаторика.

2. В цифровых системах числа представляются в системе счисления:

а) римская;

б) десятичная;

в) восьмеричная;

г) двоичная.

3. Какое из приведенных описаний лучше всего соответствует логической функции И:

а) если вход изменяется или «истина», то выход «истина»;

б) если какой либо вход «истина», то выход «истина»;

в) если «истина» присутствует больше, чем на на одном входе, то выход «истина»;

г) если все входы «ложь», то выход «ложь».

4. Какой тип логических элементов имеет логический низкий уровень на выходе только тогда, когда на всех входах низкий логический уровень:

а) И;

б) ИЛИ;

в) НЕ;

г) И-НЕ.

5. Какая логическая функция дает результат низкий только когда все на входы подается высокий уровень:

а) И;

б) ИЛИ;

в) НЕ;

г) И-НЕ.

6. Схему исключающего ИЛИ можно использовать для:

а) определения, одинаковы ли входные сигналы;

б) избирательного инвертирования или неинвертирования сигнала;

в) определения, есть ли на каком-либо входе логического сигнала высокий;

г) всего указанного выше.

7. Логический сигнал, помеченный READ/WRITE означает:
