Показанный на рисунке осциллограф может отображать информацию, которая была зарегистрирована до, после или и до, и после запускающего события. Другими словами, запускающее событие может произойти справа, слева или в центре развертки. Он также позволяет наблюдать все четыре входных канала и ждать запуска, пока не будет достигнута определенная комбинация логических сигналов.
Оценка таких моментов, как вибрация контактов переключателя (известная как «дребезг» контактов), может быть эффективно выполнена только с помощью осциллографа с памятью. Развертка на экране осциллографа с памятью показывает последствия перемещении тумблера из одного положения (разомкнут) в другое (замкнут). Момент, когда произошло переключение, помещается в центре экрана, что показывает состояние ключа до (логический уровень высокий) и после (переход на низкий) запускающего события. Этот осциллограф может также печатать регистрируемые формы сигналов на принтере компьютера.
Логические анализаторы
В сложных цифровых схемах, особенно в микрокомпьютерных системах, необходимо знать связи между многими различными сигналами. В этой ситуации формы напряжения не так важны, как логические состояния, которые возникают в определенные моменты времени. Логический анализатор — это прибор, который позволяет одновременно собирать и хранить информацию о логическом состоянии по многим каналам (48 и более). Эти замеры выполняются через определенные интервалы времени, которые задаются внутренним источником тактовых импульсов или внешним источником, находящимся в исследуемой схеме.
Логический анализатор, который показан на рис. 7.34, совмещен с персональным компьютером. Он может представлять информацию в виде временных диаграмм или таблицы состояний в двоичном, восьмеричном, шестнадцатеричном виде или в виде символов ASCII. 48 входных каналов подключены через адаптерную приставку, которая подключена к плате внутри компьютера (рис. 7.34).

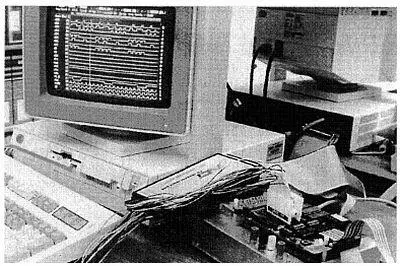

Рис. 7.34. Логический анализатор на основе персонального компьютера
Другим очень полезным тестовым инструментом для проверки цифровых схем любых типов является специализированный зажим для микросхем, напоминающий бельевые прищепки и выпускаемый в разных модификациях, соответствующих размерам корпусов с двухрядным расположением выводов, чтобы обеспечить контакт с каждым выводом ИМС. Другой конец зажима имеет выводы, к которым удобно подключать пробник осциллографа и т. д.
Многие логические анализаторы снабжены специальными наконечниками для соединения с выводами зажимов, что обеспечивает надежное соединение и предотвращает замыкание между проводами. Различные варианты этих зажимов можно видеть на рис. 7.35.

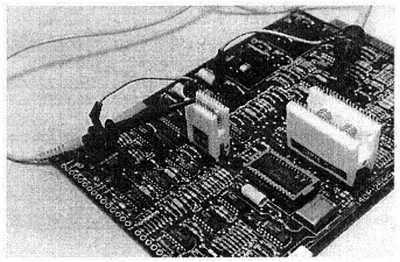

Рис. 7.35. Зажимы для микросхем
Методы поиска неисправностей логических устройств
После того как вы локализовали неисправность в конкретном модуле или плате, следует идентифицировать неисправный компонент. Здесь снова необходимы знания о правильной работе логической схемы. В некоторых случаях сервисные руководства могут содержать таблицы истинности для всей комбинированной логики схемы. Однако, в большинстве случаев, для того чтобы понять, как должна работать схема, специалист должен анализировать конфигурацию логических элементов.
Цель заключается в том, чтобы выработать набор входных условий, которые могли бы подтвердить, что данная схема работает исправно. Рис. 7.36 возвращает нас к использовавшемуся ранее контроллеру микроволновой печи и будет служить примером проверяемой схемы.
Эта простая логическая схема была предназначена для сохранения работающего состояния микроволновой печи при включенном таймере, закрытой двери и после нажатия кнопки Пуск. Предположим, что была локализована неисправность именно в этой части схемы, при этом у нас никогда не возникает логическая 1 в точке «Соок» («готовить»).

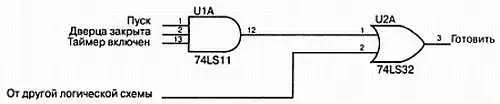

Рис. 7.36. Пример поиска неисправностей в схеме
При работе с микроволновой печью лучше всего начать с отключения магнетрона. Это важно, поскольку вы, может быть, будете искусственно подавать логические сигналы при тестировании. Эти сигналы могут игнорировать встроенные в печь средства безопасности. Вам может помешать или навредить здоровью включение высоковольтных схем, не говоря уже о микроволновом излучении.
