Новые ручные приборы можно использовать для поиска неисправностей цифровых устройств таким образом, что возникает комбинация логического пробника, цифрового вольтметра, осциллографа и даже простого логического анализатора. На рис. 7.31 показан прибор Logic Dari фирмы Hewlett-Packard, способный изучить последовательность импульсов с помощью звукового тонового индикатора, позволяя специалисту не отводить взгляда от схемы.

Он также показывает сопротивление или напряжение между двумя точками и выводит на дисплей показания в цифровом виде, как цифровой вольтметр с автоматической установкой диапазона. Если проверяются статические логические уровни, он работает как обычный логический пробник. Когда логические уровни изменяются, можно наблюдать форму сигналов. Можно также определить временные соотношения за счет одновременного вывода на экран формы трех разных сигналов, как это делает трехканальный логический анализатор. Эти формы сигналов можно сохранить и позже сравнить с формами сигналов аналогичной заведомо исправной платы. Logic Dart даже сам указывает различия между двумя образцами (см. рис. 7.31).

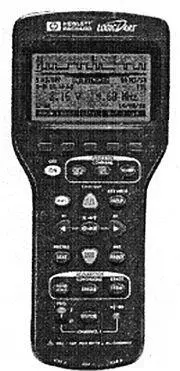

Рис. 7.31. Прибор Logic Dart фирмы Hewlett-Packard

Осциллографы

Бывают случаи, когда необходима большая информация, чем та, которую может дать логический пробник. Часто вам нужно знать связь между двумя или более логическими сигналами. Лучшим средством демонстрации этой временной связи является осциллограф, который был детально описан в главе 2 . Любой осциллограф общего назначения можно использовать при проведении определенных тестов цифровых схем, но некоторые из современных осциллографов имеют возможности, которые делают их особенно полезными для этих целей.

Основная функция, которая необходима в данном случае, это сбор информации по нескольким каналам, хранение форм импульсов и некоторые специальные режимы запуска. На рис. 7.32 показан аналоговый осциллограф с четырьмя входными каналами. Два их этих входов работают во всем диапазоне с избирательной чувствительностью от 10 мВ до 50 В наделение. Два других входа предназначены для использования, прежде всего, как входы логических сигналов с двумя диапазонами чувствительности 0,1 и 0,5 В на деление. Используя пробник 10Х, эти диапазоны можно превратить в 1 и 5 В на деление, что обычно является идеальным для многоканального цифрового отображения информации. Этот осциллограф также обладает уникальной функцией одновременной демонстрации двух статических форм сигнала, даже если они никак не синхронизированы друг с другом. Это очень полезно, если вам нужно наблюдать форму сигналов, но вас не интересуют их временные связи. В этом режиме вход пусковых импульсов автоматически переключается на вход, на который поступают отслеживаемые в настоящее время сигналы. Большинство осциллографов запускаются от одного выбранного источника пусковыx сигналов и будут показывать только формы сигналов, которые синхронизированы с этим источником. Такой осциллограф не может хранить формы сигналов и. следовательно, регистрировать одиночные импульсы, которые редко возникают. Однако аналоговые осциллографы лучше подходят для учета периодически следующих выбросов с малой длительностью, как показано на рис. 7.32.

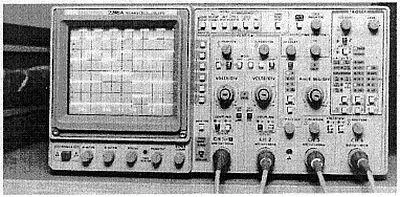

Рис. 7.32. Аналоговый осциллограф, показывающий регистрируемые выбросы

Цифровой осциллограф с памятью, показанный на рис. 7.33, имеет четыре входных канала и множество различных режимов запуска. Осциллограф с цифровой памятью воспринимает быструю последовательность измерений напряжения на входе и хранит полученные результаты во внутренней памяти в цифровой форме. Эти данные используются для предоставления формы сигналов на экране.

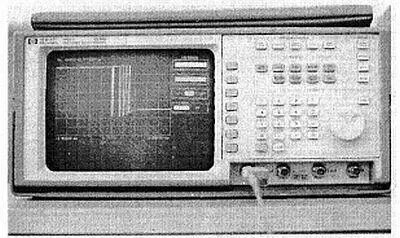

Рис. 7.33. Цифровой осциллограф с памятью, регистрирующий «дребезг» контактов переключателя

Осциллографы с памятью очень эффективны при регистрации последовательности импульсов, которые возникают нерегулярно, и подобные случаи нередки.

Поскольку события, приводящие к возникновению сигналов, не часто случаются в цифровых схемах, чтобы указать осциллографу, что произошло именно критическое событие, на которое он должен отреагировать, необходимы сложные режимы запуска.
