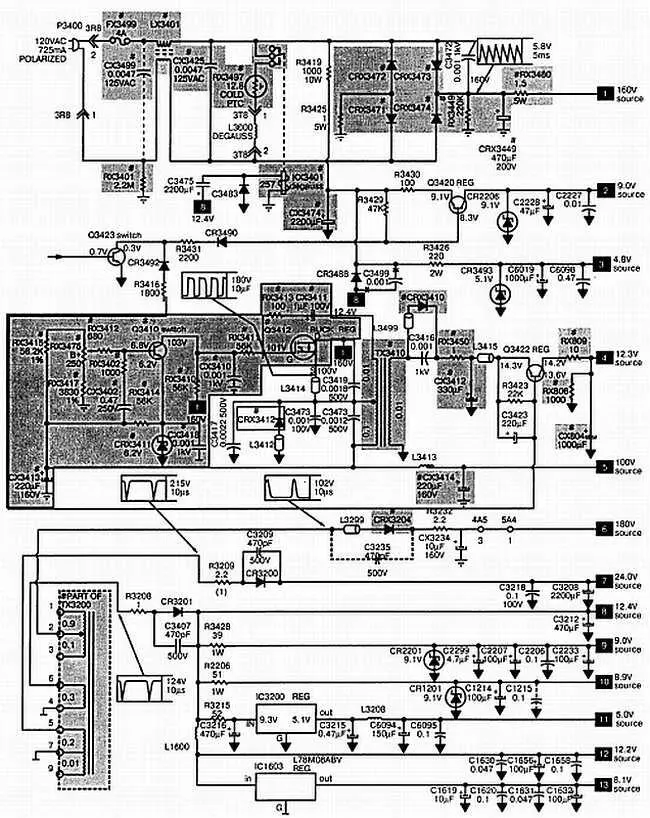

Рис. 6.38. Источник питания телевизионного приемника

Обратите внимание на обмотки трансформатора ТХ3200 (выходной трансформатор строчной развертки) в нижнем левом углу. Он представляет проблему для специалиста при полностью неработающем телеприемнике. Для функционирования генератора источник питания должен быть в порядке, но и источнику питания для работы необходим генератор. Поиск неисправного компонента в такой замкнутой системе — нелегкая задача! Каждый телевизор имеет свои особенности, но обычно руководства по обслуживанию описывают процедуру локализации проблем источника питания.

Руководства по обслуживанию

Большинство руководств по обслуживанию представляют собой комбинацию схем и диаграмм прохождения сигналов. Эти диаграммы помогают быстро найти неисправные компоненты с помощью схем и контрольных точек. Например, при поиске неисправностей системы видеопроекции используется диаграмма, показанная на рис. 6.39.

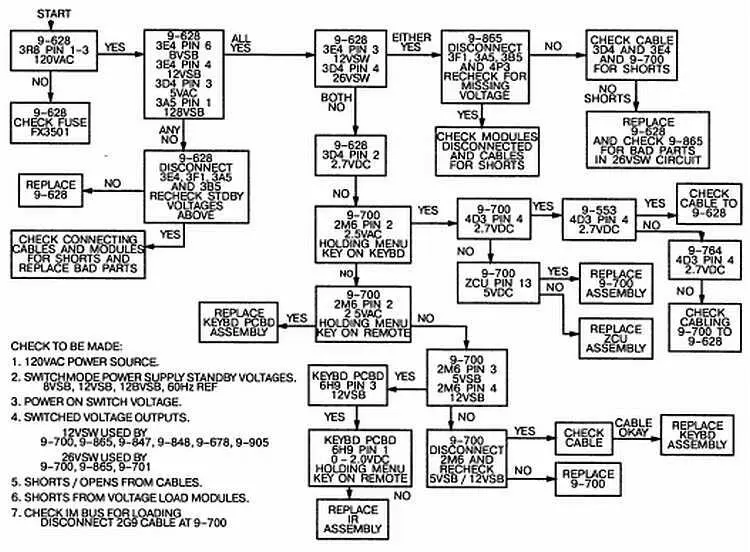

Рис. 6.39. Блок-схема поиска

Начните с первого этапа диаграммы, проверив наличие напряжения 120 В переменного тока на контактах 1–3 . Если напряжения нет, проверьте плавкий предохранитель. В противном случае протестируйте напряжение на контактах 6, 4, 3, 1 . Выполните ремонтные процедуры, если потребуется, например, замените ИМС, кабели, платы ИМС или сборки, или исправьте плохие соединения.

Схемы и блок-схемы также являются обычным вспомогательным средством при поиске неисправностей (рис. 6.40).

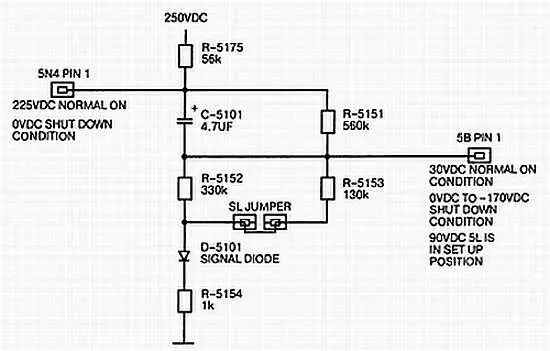

Рис. 6.40. Типичные схема и блок-схема

Они помогают специалисту провести необходимые измерения в указанных точках. Такие схемы обычно сопровождаются диаграммой прохождения сигналов, чтобы специалист мог проследить логическую последовательность действий для локализации неисправности. Большинство компаний-изготовителей проводят тщательную техническую подготовку и выпускают сервисные руководства. которые являются важным вспомогательным средством при ремонте телевизоров и других электронных устройств.

Узлы селекторов каналов в большинстве современных телевизоров выполнены в виде ИМС обработки высокой частоты с цифровым или микропроцессорным управлением с периферийными компонентами, которые образуют цепи RLC для регулировки. Если обнаружено, что узел обработки высокой частоты неисправен, он в большинстве случаев не ремонтируется, а заменяется. Обычно он представляет собой отдельный модуль в защищенном корпусе. При неисправности микропроцессора его также следует заменить.

Эти телевизионные приемники все еще производятся таким способом, который допускает их ремонт. Телевизоры с использованием печатных плат являются стандартом в течение последних 30 лет. ИМС выполняются в корпусах с двумя рядами выводов, что позволяет заменять их, как это описано в главе 7 .

Другие компоненты: конденсаторы, транзисторы, диоды, можно также легко заменить. Таким образом, телевизоры все еще относительно ремонтопригодны. В начале XXI в. цифровые технологии телевидения высокого разрешения сделают эти телеприемники устаревшими. Появились дисплеи, основанные на совершенно иных технологиях, которые заменяют ЭЛТ. Это означает, что больше не будет необходимости в сильных магнитных полях для отклонения луча. С уменьшением потребности в компонентах высокой мощности для управления работой дисплеев можно ожидать, что все большая часть схем будет выполняться в виде специализированных ИМС.

Компоненты для поверхностного монтажа

Ремонтируя компоненты, помните, что технология развивается. Например, в 1970-е годы многие шасси изготавливались со штампованными металлическими основаниями и выступами и затем выполнялись соединения комбинации ламп и транзисторов с помощью ручной пайки паяльниками мощностью 200 Вт.

В результате получались так называемые «гибридные» транзисторно-ламповые схемы. Полупроводниковые приборы вызвали необходимость применять паяльники 40 Вт, поскольку ИМС и компоненты очень близко располагаются на печатных платах. Многие современные схемы представляют собой миниатюрные устройства для поверхностного монтажа или чипы — крошечные блоки, которые припаиваются к модулям из металлической фольги. Эти приборы чрезвычайно хрупкие, их можно легко повредить при неверном движении или перегреве.
