На студии сцена, которая предназначена для демонстрации на телевидении, снимается тремя отдельными камерами, каждая их которых воспринимает только один из трех первичных цветов (красный, синий или зеленый). В дополнение к основным цветам могут формироваться дополнительные: желтый, оранжевый, бирюзовый, пурпурный. Различные комбинации дадут любой цвет, воспринимаемый человеческим глазом. Оттенки и варианты сами являются отдельным цветом. Насыщенные цвета яркие и сильные. Недостаток насыщения выражается в бледном слабом цвете. Цветность определяет комбинацию оттенка и насыщения. Яркость определяет воспринимаемую яркость изображения.

Три камеры сканируют сцену одновременно. Первичные цвета — красный, синий и зеленый — подаются на видеокодер передатчика, который формирует сигнал Y, или яркость, и цветность, или сигналы I и Q. Сигнал Y содержит соответствующие пропорции красного, синего и зеленого, и он может воссоздать нормальный черно-белый сигнал, который используется для модуляции несущей. Сигналы цветности I и Q используются для модуляции поднесущей цвета 3,58 МГц, которая подавляется в процессе модуляции. Комплексный сигнал содержит: несущую, Y (или яркость), сигналы цветности (I и Q) а также сигнал аудио ЧМ.

Если сигнал принимается черно-белым (монохромным) приемником, выделяется и обрабатывается только сигнал Y. Сигналы цветности I и Q не могут быть приняты и обработаны, поскольку у приемника нет генератора 3,58 МГц, необходимого для восстановления сигналов I и Q.

Блок-схема узла телевизионного приемника, связанная с воспроизведением цветного изображения, показана на рис. 6.34. Сигнал цвета поступает от видеоусилителя на усилитель цветности, где сигнал усиливается. Обратите внимание, что после усиления видеосигнала сигнал Y доступен сразу после задержки 1 мкс, так что сигнал Y и сигналы I и Q поступают на ЭЛТ в одно время. Обработка сигналов I и Q требует около 1 мкс дополнительного времени.

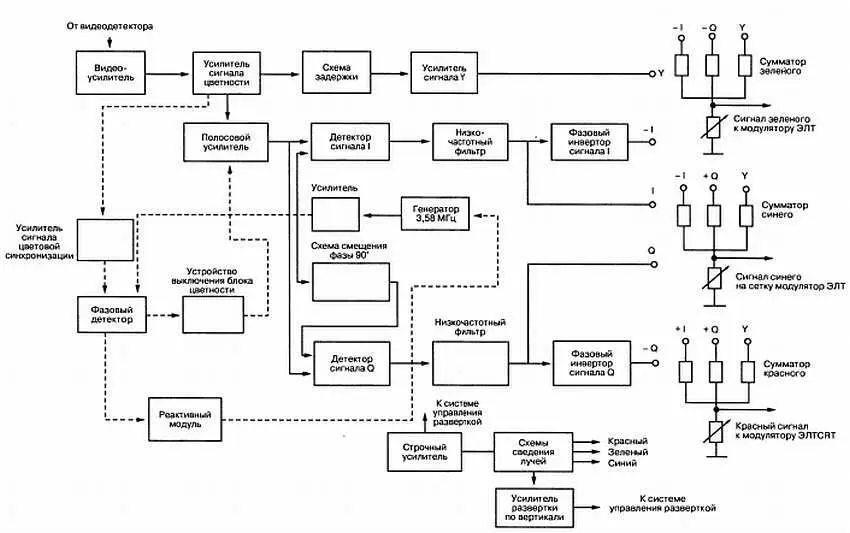

Рис. 6.34. Блок-схема секции воспроизведения цветного изображения телевизора

После усиления цветового сигнала, он передастся на полосовой усилитель 2–4,2 МГц, который отделяет информацию сигналов I и Q от информации сигнала Y, после чего она передастся на детектор I и детектор Q. На вход этих детекторов поступает сигнал 3,58 МГц от кварцевого генератора, который управляет работой детектора. Имейте в виду, что сигнал генератора 3,58 МГц смещается по фазе на 90° на передатчике для разделения различных сигналов.

После выделения сигналов I и Q, они передаются на соответствующие низкочастотные фильтры и обрабатываются фазовым инвертором для положительных и отрицательных цветовых сигналов, которые формируются следующим образом:

♦ зеленый = — I — Q + Y;

♦ синий = — I + Q + Y;

♦ красный = I + Q + Y.

Сигналы I, Q, Y складываются в схемах сумматоров цвета, где номиналы резисторов обеспечивают надлежащую пропорцию каждого сигнала. Каждый цветовой сигнал затем передается на соответствующую сетку ЭЛТ для управления интенсивностью луча. В каждой схеме сумматора установлен подстроечный резистор, который позволяет изменять содержание каждой составляющей по отношению к другим составляющим.

Кварцевый генератор поднесущей недостаточно точен для обеспечения правильного выделения цветовых сигналов. Поэтому при передаче цветового сигнала его образец помещается на задней площадке гасящего импульса, как показано на рис. 6.35.

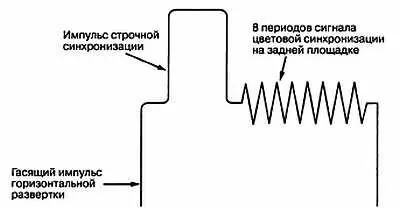

Рис. 6.35. Гасящий импульс строчной развертки с задней площадкой

Усилитель сигнала цветовой синхронизации получает часть сигнала и посылает его на фазовый детектор. Фазовый детектор сравнивает сигнал 3.58 МГц с сигналом цветовой синхронизации. Если сигналы совпадают, сигнал постоянного тока посылается на модулятор на реактивном сопротивлении, который устанавливает точную синхронизацию сигналов.

Фазовый детектор посылает также сигнал выключения канала цветности. Задача этого сигнала заключается в предотвращении появления какого-либо цветового сигнала при работе в монохромном режиме. Пока выполняется такой режим, поступает сигнал выключения канала цветности, затем этот сигнал выключается. Когда нет сигнала цветовой синхронизации, как это имеет место при монохромном вещании, фазовый детектор посылает сигнал постоянного тока, который отключает полосовой усилитель.
