Б. Иванов - Осциллограф-ваш помощник (как работать с осциллографом)

Что же касается амплитуды (размаха) колебаний, ее нетрудно определить умножением числа делений по вертикали, которое занимает изображение, на цену деления, скажем, 5 В/дел. при нажатой кнопке « 0,05-5». Для удобства отсчета нижнюю или верхнюю часть изображения подводят ручкой смещения луча по вертикали под ближайшую горизонтальную линию сетки и совмещают с ней.

Еще удобнее при отсчете установить кнопками переключателей 3–6 такую длительность развертки, чтобы изображение сигнала слилось в широкую сплошную дорожку (как это было вначале).

Как бы вы ни старались засинхронизировать изображение ручками 8 и 11 , оно хоть и медленно, но будет «уплывать» влево или вправо — таков результат работы генератора развертки в автоматическом режиме.

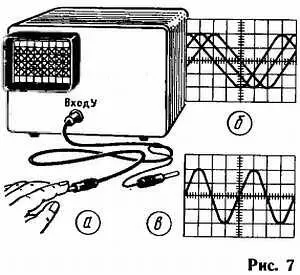

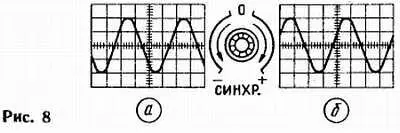

Нажмите кнопку 7 « АВТ.-ЖДУШ.» и поставьте ручку синхронизации 8 в одно из крайних положений — теперь поворотом ручки длины развертки 11 легко добьетесь устойчивого изображения. Причем, если ручка синхронизации будет в крайнем правом (по часовой стрелке — «+») положении, изображение синусоиды на экране будет начинаться с положительного полупериода (рис. 8, б ), а если в крайнем левом («—») — с отрицательного (рис. 8, а ). Но начинаться полупериод будет не с нуля, а с какого-то уровня, т. е. с «запаздыванием» от нулевой линии — оно уходит на запуск генератора развертки.

Стоит повернуть ручку синхронизации к среднему положению — и изображение исчезнет, поскольку амплитуды сигнала синхронизации будет недостаточно для запуска генератора. Не будет на экране и линии развертки. Изображение (а вместе с ним и линия развертки) исчезнет и в том случае, если вы отнимите палец от входного щупа или возьметесь второй рукой за корпус осциллографа (или за «земляной» щуп).

Возможно, сразу запомнить сказанное о пользовании кнопками переключателей и регуляторами осциллографа сложно. Постарайтесь проделать описанные манипуляции несколько раз и освоить принцип получения нужного размаха изображения, его устойчивости — в этом основа умения пользоваться осциллографом.

Прежде чем начать знакомство с этим режимом, убедитесь, что кнопка 13 отжата, т. е. осциллограф работает с «открытым» входом. Кнопка « 0,5-50» переключателя 1 должна быть нажата, а кнопка переключателя 2 — отжата. Такое положение кнопок соответствует наименьшей чувствительности осциллографа — с него желательно начинать измерения, особенно когда неизвестны параметры входного напряжения. Регулятором 17 установите линию развертки (генератор развертки работает в автоматическом режиме практически с любой длительностью, лишь бы была сплошная линия) на середину масштабной сетки.

Подключите входные щупы осциллографа к выводам гальванического элемента 373 (рис. 9) и нажмите кнопку « 0,01-1» — линия развертки сместится вверх или вниз, в зависимости от полярности подключения источника тока ко входу осциллографа. Если линия оказалась выше средней, значит, входной щуп подключен к плюсовому выводу элемента, а «земляной» — к минусовому (рис. 9, а ). При смещении луча вниз полярность напряжения на щупах обратная (рис. 9, б ).

Насколько сместилась линия развертки? Почти на 2 деления. Значит, напряжение гальванического элемента немногим менее 2 В (цена деления сетки 1 В/дел.). Хотите точнее измерить напряжение? Нажмите кнопку « 0,5-50» переключателя 1 и кнопку аттенюатора 2 — цена деления станет равной 0,5 В/дел.

Замкните между собой входные щупы (чтобы снять «размытость» линии из-за наводок) и сместите ручкой 17 линию развертки на 2 деления вниз (рис. 9, в ) — это будет теперь условный нуль отсчета (таково второе назначение ручки 17 , о котором упоминалось выше). Подключите «земляной» щуп к минусовому выводу элемента, а входным щупом коснитесь плюсового вывода.

На сколько делений сместилась линия? Примерно на 3,6 (десятые доли делений определяют по рискам на вертикальной и горизонтальной линиях масштабной сетки). Значит, напряжение гальванического элемента составляет 0,5 В/дел. х 3,6 дел. = 1,8 В.
