Б. Иванов - Осциллограф-ваш помощник (как работать с осциллографом)

Рис. 11

Чтобы лучше рассмотреть их и измерить амплитуду, нажмите кнопку 13 (осциллограф будет работать с закрытым входом) и поочередно нажимайте кнопки переключателей 1 и 2 до получения достаточно большого по вертикали изображения. Так, при нажатии кнопки «0,5-50» переключателя 1 и кнопки переключателя 2 на экране удастся увидеть картину, показанную на рис. 11, г . Она свидетельствует о том, что конденсатор заряжается от каждого полупериода сетевого напряжения и в промежутках между ними успевает немного разрядиться. В итоге на нагрузке действует постоянное напряжение с пульсациями около 1,5 В.

Еще более уменьшить пульсации удастся при подключении к резистору нагрузки конденсатора емкостью 500 мкФ — теперь они составят примерно 0,3 В. А при емкости конденсатора 1000 мкФ пульсации составят 0,12 В (120 мВ). Постоянное напряжение с такими пульсациями уже можно подавать на многие электронные устройства.

Однако измеренные пульсации в данном случае справедливы для тока нагрузки около 18 мА (определяется резистором R1). При увеличении тока нагрузки возрастут и пульсации. В этом вы можете убедиться сами, подключая к выпрямителю резисторы сопротивлением 510 Ом, а затем 300 Ом и измеряя амплитуду пульсаций в каждом случае.

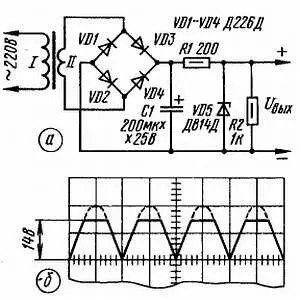

Значительно уменьшить пульсации переменного тока можно, питая нагрузку через параметрический стабилизатор, подключенный к выпрямителю (рис. 12, а ).

Для него понадобится стабилитрон VD5 и балластный резистор R1. Причем напряжение на нагрузке (резистор R2) будет определяться только используемым стабилитроном. К примеру, для указанного на схеме стабилитрона Д814Д оно составит 11,5…14 В (таков разброс напряжения стабилизации в зависимости от конкретно установленного экземпляра), для Д814Г — 10…12 В, для Д814В — 9…10,5 В и т. д.

Измерьте теперь амплитуду пульсаций на нагрузке — она составит около 0,02 В при емкости фильтрующего конденсатора 200 мкФ, т. е. значительно меньше даже по сравнению с пульсациями при конденсаторе фильтра 1000 мкФ! Иначе говоря, параметрический стабилизатор позволяет «сэкономить» емкость конденсатора фильтра.

А теперь вообще отключите конденсатор фильтра — на экране осциллографа, подключенного параллельно резистору нагрузки R2 появится изображение полупериодов синусоидального напряжения со срезанными вершинами (рис. 12, б ). Это результат «работы» стабилитрона. До определенного напряжения он «выключен», после чего «пробивается» — напряжение на нем остается равным напряжению стабилизации (правда, оно немного изменяется в зависимости от тока через стабилитрон).

Рис. 12

Подключив вновь конденсатор фильтра, установите параллельно резистору нагрузки еще один резистор — сопротивлением 600…800 Ом. Пульсации на выходе стабилизатора резко возрастут и станут равными пульсациям на конденсаторе фильтра. Причина в том, что ток нагрузки возрос и стабилитрон вышел из режима стабилизации, т е. практически перестал действовать.

При указанном на схеме сопротивлении балластного резистора к стабилизатору можно подключить нагрузку, потребляющую ток до 7 мА. Если же сопротивление балластного резистора уменьшить до 130 Ом, ток нагрузки может доходить до 20 мА.

А как быть, если стабильным напряжением нужно питать нагрузку со значительно большим током потребления? В этом случае достаточно подключить к стабилитрону усилитель тока — эмиттерный повторитель на мощном транзисторе VT1 (рис. 13, а). Теперь даже при подключении к выходу получившегося блока питания резистора сопротивлением 100…130 Ом, что эквивалентно нагрузке с током потребления около 1 (X) мА, пульсации возрастут лишь вдвое. Правда, напряжение на нагрузке будет несколько меньше, чем на стабилитроне — из-за падения напряжения на эмиттерном переходе транзистора (0,5…0,7 В).

При больших токах нагрузки транзистор выбирают с возможно большим коэффициентом передачи тока. Если же в наличии лишь транзистор с малым коэффициентом передачи, добавляют к нему маломощный транзистор (рис. 13, б ) — и в итоге получается составной транзистор с большим коэффициентом передачи тока. Правда, в этом случае напряжение на выходе будет уже отличаться от напряжения на стабилитроне на 1…1.4 В. В любом варианте мощный транзистор нужно укрепить на теплоотводящей пластине из дюралюминия, алюминия или меди толщиной 2…3 мм и общей площадью поверхности не менее 15 см 2(рис. 13, в ).
