Б. Иванов - Осциллограф-ваш помощник (как работать с осциллографом)

В случае равенства периодов синусоидального и пилообразного колебаний на экране будет изображение одной «синусоиды». При неравенстве же периодов на экране появится столько полных колебаний, сколько периодов их укладывается в периоде колебаний пилообразного напряжения развертки. В осциллографе есть регулировка частоты развертки, с помощью которой добиваются нужного числа наблюдаемых на экране колебаний исследуемого сигнала.

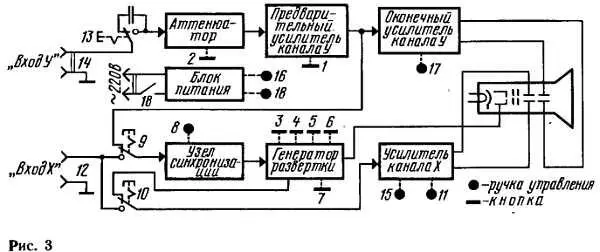

Теперь, когда вы имеете представление о назначении и работе электронно-лучевой трубки, можно познакомиться со структурной схемой (рис. 3) изучаемого осциллографа (рис. 4) и комплектом узлов, питающих электроды трубки.

Рис. 4

1, 2— переключатели делителей канала Y ; 3— 6— переключатели диапазонов частот (длительностей) развертки; 7— переключатель режима развертки; 8— регулятор синхронизации; 9— переключатель вида синхронизации; 10— переключатель входа канала Х ; 11— регулятор длины развертки; 12— гнезда входа канала X; 13 — переключатель вида входа канала Y ; 14 — разъем входа канала Y ; 15— регулятор перемещения луча по оси X ; 16— регулятор фокусировки; 17— регулятор перемещения луча по оси Y ; 18— регулятор яркости луча и выключатель питания

Во-первых, это генератор развертки, выдающий пилообразное напряжение, частоту которого можно изменять кнопочными переключателями (кнопки 3–6 на лицевой панели осциллографа). Диапазон частот генератора весьма широк — от единиц герц до единиц мегагерц. Правда, около кнопок переключателей диапазонов проставлены значения длительности (продолжительности) пилообразных колебаний, а не их частоты. Поэтому нужно уметь переводить эту единицу измерений в частоту, и наоборот. Делают это по формулам: F= 1/ Ти T= 1/ F, где F — частота колебаний, а Т — длительность (или период) одного колебания.

Если частота выражена в герцах, то длительность получается в секундах; частота — в килогерцах (1 кГц = 1000 Гц), длительность — в миллисекундах (1 мс = 0,001 с); частота — в мегагерцах (1 МГц = 10 6Гц), длительность — в микросекундах (1 мкс = 10 -6с).

К примеру, длительности 50 мс соответствует частота 1/0,05 = 20 Гц, а длительности 0,1 мкс — частота 1/10 = 10 7= 10 МГц. В обоих примерах даны крайние диапазоны длительностей, которые можно устанавливать кнопочными переключателями осциллографа. Эти значения приведены по отношению к одному делению масштабной сетки — она прикреплена к экрану и содержит 8 делений по горизонтали и по вертикали (цена деления равна 5 мм).

Иначе говоря, максимальной длине развертки (8 делений) соответствует длительность пилообразных колебаний генератора развертки — 50 мс х 8 = 400 мс для первого примера и 0.1 мкс х 8 = 0,8 мкс — для второго. В первом случае на экране осциллографа можно наблюдать один период колебаний сигнала частотой 1:0,4 с = 2,5 Гц, во втором — 1:0,8 мкс = 1,25 МГц.

Подобный подсчет справедлив для синусоидальных колебаний или импульсных сигналов при равных длительностях импульса и паузы (рис. 5).

Если же длительность импульсов и пауз между ними различны, в формулу следует подставлять значение периода следования импульсов (период выражают теми же единицами, что и длительность).

С генератора развертки сигнал подается на усилитель канала горизонтального отклонения (канала X), необходимый для получения такой амплитуды пилообразного напряжения, при которой электронный луч отклоняется на весь экран. В усилителе расположены регулятор ( 11 ) длины линии развертки (иначе говоря, регулятор амплитуды выходного пилообразного напряжения) и регулятор ( 15 ) смещения линии развертки по горизонтали.

Канал вертикальной развертки состоит из входного аттенюатора (делителя входного сигнала), позволяющего выбирать нужную высоту рассматриваемого изображения в зависимости от амплитуды исследуемых колебаний, и из двух усилителей — предварительного и оконечного.
