Теперь понятно для чего служат эквивалентные схемы: вы просто включаете внутренние сопротивления в вашу цепь и учитываете их при расчетах, как будто они там специально поставлены. Отметим, что с помощью эквивалентных схем можно представить в принципе любой радиоэлектронный компонент — иногда это очень удобно.

Теперь нам несложно понять, какое поведение ожидается от амперметра и вольтметра. Амперметр всегда включается в измеряемую цепь последовательно, ведь через него должен проходить тот же ток, что и во всей цепи. Но если он будет иметь большое собственное сопротивление, то внесет существенную погрешность, тогда на нем будет падать заметная часть напряжения, это уменьшит падение напряжения на остальных резисторах и суммарный ток.

По сути реальный амперметр является, как это не парадоксально, вольтметром — он измеряет падение напряжения на его собственном внутреннем сопротивлении, меняя значение которого (устанавливая т. н. шунты — специальные резисторы), вы переключаете диапазоны измерения. Потому сделать его сопротивление равным нулю не получается, но удается сделать значение это достаточно малым, чтобы позволить себе пренебречь его влиянием.

Заметки на полях

Вот это-то замечательное свойство современных амперметров одновременно и является их самым слабым местом: достаточно перепутать и включить амперметр не последовательно, а параллельно источнику питания (подобно вольтметру), как через него, в полном соответствии с законом Ома, потечет огромный ток, ограниченный только возможностями источника. Действительно, типичное сопротивление амперметра составляет порядка нескольких миллиом, что даже при 5-вольтовом источнике дает токи в 1000 А и более! На самом деле никакой нормальный источник питания (включая даже бытовую электросеть) такого тока отдать не сможет, но того, что сможет, будет достаточно, чтобы прибор сгорел. Однако не отчаивайтесь — обычно в хороших мультиметрах внутри стоит плавкий предохранитель, а в самых качественных — даже самовосстанавливающийся. Если ваш прибор вдруг перестал показывать ток (а вы можете и не заметить, как случайно подсоединили его в режиме измерения тока к выводам питания), то прежде всего разберите его и проверьте этот самый предохранитель. Кстати, именно для того, чтобы дополнительно защитить мультиметр от описанных неприятностей, клемму для подключения щупа в режиме измерения тока всегда делают отдельно.

Наоборот, вольтметр подключается всегда параллельно, и потому, чтобы не вносить погрешности, должен иметь как можно большее сопротивление. По сути аналоговый вольтметр является амперметром, измеряя тот мизерный ток, который ответвляется из внешней цепи на это большое сопротивление. Однако это относится только к традиционным стрелочным приборам — современные вольтметры, построенные на интегральных схемах, ток от измеряемой цепи практически не потребляют, и потому много ближе к идеалу, чем амперметры. Это касается не только приборов, измеряющих напряжение (например, мультиметров в режиме измерения напряжения — рис. 1.6), но и других устройств, которые со стороны схемы выглядят, как вольтметры, например, осциллографов, различных аналогово-цифровых преобразователей и т. п.

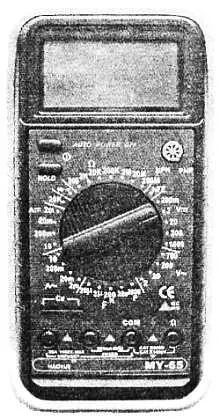

Рис. 1.6. Современный мультиметр

Из-за этих свойств испортить мультиметр в режиме вольтметра гораздо труднее— если вы его по ошибке включите последовательно, то перестанет работать схема, а не прибор. Однако теоретически сжечь можно и вольтметр, если его включить на предел в 0,2 В, а подсоединить к сети 220 В. Поэтому, если вы не располагаете прибором с автоматическим выбором предела измерения, будьте внимательны, соблюдая и тип измеряемого напряжения (постоянное или переменное), и его возможный предел. На самом деле современные мультиметры обычно выдерживают многократное превышение предельного значения (например, 250 В на установленном пределе 2 В), но когда вы не знаете заранее, каково может быть напряжение в измеряемой точке, то начинать все же надо всегда с самого большого значения и постепенно его снижать.
