Эрл Гейтс - Введение в электронику

1. Дано:

Q = 7 К; t = 5 с

I =?

Решение:

I = Q / t = 7/5

I = 1,4 A.

2. Электроны перемещаются в проводнике от вывода с отрицательным потенциалом, перемещаясь от атома к атому, по направлению к выводу с положительным потенциалом.

3. а. 235 = 2,35 х 10 2.

б. 0,002376 = 2,376 х 10 -3.

в. 56323,786 = 5,6323786 х 10 4.

4. а. Милли означает деление на 1000 или умножение на 0,001.

б . Микро означает деление на 1 000 000 или умножение на 0,000 001.

1. Работа, выполняемая в цепи (движение электронов), пропорциональна приложенной разности потенциалов (напряжению) и величине заряда.

2. Электричество может быть получено посредством трения, при изменении магнитного поля, посредством химических реакций, с помощью света, тепла и давления.

3. Вторичные элементы характеризуются емкостью, которая измеряется в ампер-часах.

4.

5. Дано:

9 В

3 В (номинальное)

3 В (номинальное)

6 В (номинальное)

Решение:

Нарисуем цепь:

Половина напряжения будет падать на L 1и L 2, а другая половина напряжения будет падать на L 3. Следовательно:

L 1 + L 2= 6 В падение — > Падение напряжения на L 3= 4,5 В

L 3= 6 В падение — > Падение напряжения на L 2 = 2,25 В

9 х 1/ 2= 4,5 В — > Падение напряжения на L 1 = 2,25 В

Общее падение напряжения 9,00 В.

1. Сопротивление материала зависит от его размеров, формы, температуры и удельного сопротивления. Удельное сопротивление материала — это сопротивление эталонного образца из этого материала при температуре 20 градусов Цельсия.

2. Дано:

Сопротивление = 2200 Ом

Допуск = 10%

Решение:

2200 x 0,10 = 220 Ом

2200 — 220 = 1980 Ом

2200 + 220 = 2420 Ом.

Пределы допуска: от 1980 Ом до 2420 Ом.

3. а. 5К1±5%

б. 1М5±10%

в. 2R7±5%

г. 100R±20%

д. 470К±10%

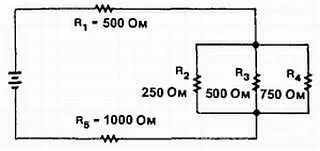

4.

R T = R 1+ R 5+ R A

R T = 500 + 1000 + 136,36

R T= 1636,36 Ом (Ответ)

5. Ток электронов течет от отрицательного вывода источника тока через последовательно включенные компоненты, делится между ветвями параллельно включенных компонент, складывается после прохождения параллельных компонент, снова течет через последовательные или параллельные компоненты, и приходит к положительному выводу источника тока.

1. Дано:

Е = 9 В; R = 4500 Ом.

I =?

Решение:

I = E / R = 9/4500

I = 0,002 А или 2 мА.

2. Дано:

I = 250 мА = 0,25 А

R = 470 Ом.

Е =?

Решение:

I = E / R = E /470 = 0,25 A

Е = (0,25)(470) = 117,5 В.

3. Дано:

I = 10 А; Е = 240 В

R =?

Решение:

I = E / R = 240/ R

240/10 = 1 R

R = 24 Ома.

4. а. Сначала найдем полное сопротивление последовательной цепи.

R T= R 1+ R 2

R T= 50 + 25

R T= 75 Ом.

Во-вторых, перерисуем цепь, используя эквивалентное полное сопротивление.

В третьих, найдем полный ток в цепи.

Дано:

E T= 12 В; R T= 75 Ом.

I T=?

Решение:

I T= E T/ R T= 12/75

I T= 0,16 А или 160 мА.

б. Сначала найдем полное сопротивление параллельной цепи.

1 /R T= 1/ R 1+ 1/ R 2

1 /R T= 1/150 + 1/300

1 /R T= 3/300

(3)( R T) = (1)(300)

R T= 300/3 = 100 Ом
