ПРИМЕР: Преобразовать следующие десятичные числа в двоично-десятичный код:5, 13, 124, 576, 8769.

Для преобразования числа из двоично-десятичного кода в десятичную систему, разбейте число на группы по 4 разряда. После этого запишите десятичные цифры, соответствующие каждой 4-разрядной группе.

ПРИМЕР: Преобразуйте числа, записанные двоично-десятичным кодом в десятичную систему : 10010101, 1001000, 1100111, 1001100101001, 1001100001110110.

Замечание:Если в крайней группе слева не хватает разрядов до четырех, то к ней добавляются нули.

31-3. Вопросы

1. Что такое код 8421 и как он используется?

2. Преобразуйте следующие десятичные числа в двоично-десятичный код:

а. 17;

б. 100;

в. 256;

г. 778;

д. 8573.

3. Преобразуйте следующие двоично-десятичные коды в десятичные числа:

а. 1000 0010;

б. 0111 0000 0101;

в. 1001 0001 0011 0100;

г. 0001 0000 0000 0000;

д. 0100 0110 1000 1001.

РЕЗЮМЕ

• Двоичная система счисления — это простейшая система счисления.

• Двоичная система счисления содержит две цифры — 0 и 1.

• Двоичная система счисления используется для представления данных в цифровых и компьютерных системах.

• Двоичные данные представляются двоичными разрядами, которые называются битами.

• Термин бит происходит от названия двоичный разряд (binary digit)

• Значение каждого более высокого разряда двоичного числа увеличивается как степень 2.

• Наибольшее число, которое может быть представлено данным количеством разрядов в двоичной системе равно 2 n — 1, где n — количество разрядов.

• Значение двоичного числа может быть определено суммированием произведений каждой цифры на вес ее разряда.

• Дробные числа представляются отрицательными степенями 2.

• Для преобразования десятичного числа в двоичное, десятичное число последовательно делится на 2, и после каждого деления записывается остаток. Эти остатки, расположенные в обратном порядке, образуют двоичное число.

• Код 8421 или двоично-десятичный код используется для представления цифр от 0 до 9.

• Достоинством двоично-десятичного кода является возможность легкого преобразования чисел из десятичной формы в двоичную и наоборот.

Глава 31. САМОПРОВЕРКА

1. Запишите в двоичной форме десятичные числа от 0 до 27.

2. Сколько двоичных разрядов нужно для представления десятичного числа 100?

3. Опишите процесс преобразования десятичного числа в двоичное число.

4. Преобразуйте следующие двоичные числа в десятичные:

а. 100101,001011;

б. 111101110,11101110;

в. 10000001,00000101.

5. Опишите процесс преобразования десятичных чисел в двоично-десятичный код.

6. Преобразуйте следующие двоично-десятичные коды в десятичные числа:

а. 0100 0001 0000 0110;

б. 1001 0010 0100 0011;

в. 0101 0110 0111 1000.

ЦЕЛИ

После изучения этой главы студент должен быть в состоянии:

• Перечислить и объяснить функции основных логических элементов.

• Нарисовать схематические обозначения для основных логических элементов.

• Начертить таблицы истинности для основных логических элементов.

Все цифровое оборудование, от простого до сложного, сконструировано с использованием небольшого количества основных схем. Эти схемы, называемые логическими элементами , выполняют некоторые логические функции с двоичными данными.

Существуют два основных типа логических схем: схемы принятия решений и память. Логические схемы принятия решений контролируют двоичные сигналы на входах и выдают выходной сигнал, основанный на состояниях входов и характеристиках логической схемы.

Схемы памяти используются для хранения двоичных данных.

Элемент И — это логическая схема, имеющая два или более входа и один выход. На выходе элемента И появляется 1 только тогда, когда на все его входы поступает сигнал 1. Если на какой-либо из входов поступает 0, на выходе появляется 0.

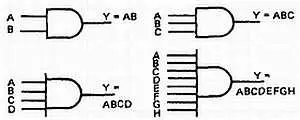

На рис. 32-1 показаны стандартные обозначения, используемые для элементов И. Элемент И может иметь любое количество входов, большее одного.

Рис. 32-1. Логические обозначения элемента И.
