Эрл Гейтс - Введение в электронику

Такой широкий диапазон частот необходим потому, что несинусоидальное напряжение содержит в своем составе много гармоник и все они должны быть одинаково усилены.

Так как видеоусилители должны иметь однородную амплитудно-частотную характеристику, в них используется только гальваническая или RC связь между каскадами.

Гальваническая связь обеспечивает наилучшую амплитудно-частотную характеристику, тогда как RC связь имеет экономические преимущества. Усилитель с RC связями имеет плоскую амплитудно-частотную характеристику в области средних частот диапазона, подходящую для видеоусилителей. Плоская амплитудно-частотная характеристика — это термин, показывающий, что усиление усилителя только незначительно меняется в пределах заданного частотного диапазона. Амплитудно-частотная характеристика такого усилителя представляет собой почти прямую линию; отсюда и термин — плоская амплитудно-частотная характеристика.

Фактор, ограничивающий усиление транзисторного усилителя на высоких частотах — это шунтирование транзистора паразитной емкостью цепи. Между переходами транзистора существует небольшая емкость, ее величина определяется размером перехода и расстоянием между выводами транзистора, а также смещением, приложенным к переходу. Переход база-эмиттер, смещенный в прямом направлении имеет большую емкость, чем переход коллектор-база, смещенный в обратном направлении.

Для того, чтобы уменьшить влияние шунтирующей емкости и увеличить усиление на высоких частотах, в транзисторных видеоусилителях используются корректирующие катушки индуктивности. На рис. 28–32 изображен метод параллельной коррекции .

Рис. 28–32. Параллельная коррекция.

Небольшая индуктивность включается последовательно с резистором нагрузки. В диапазоне низких и средних частот корректирующая индуктивность почти не влияет на амплитудно-частотную характеристику. На высоких частотах катушка индуктивности резонирует с емкостью цепи, что приводит к увеличению выходного импеданса и поднимает усиление.

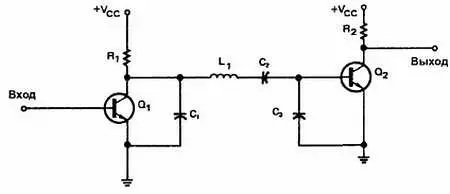

Другим методом является включение небольшой индуктивности последовательно с конденсатором межкаскадной связи. Этот метод называется последовательной коррекцией (рис. 28–33).

Рис. 28–33. Последовательная коррекция.

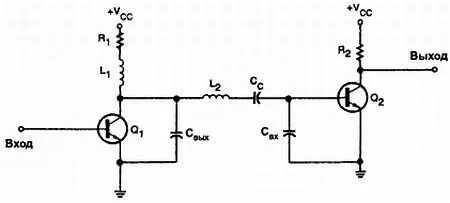

Корректирующая индуктивность эффективно отделяет входные и выходные емкости двух каскадов. Часто параллельная и последовательная коррекции комбинируются для того, чтобы усилить преимущества обоих методов (рис. 28–34). Это комбинирование может расширить полосу пропускания усилителя до частот, превышающих 5 мегагерц.

Рис. 28–34. Последовательно-параллельная коррекция.

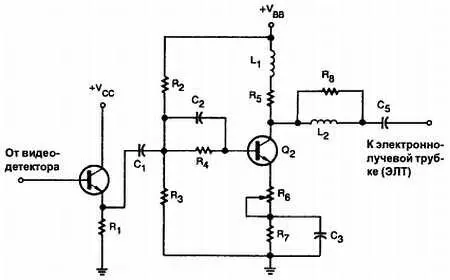

Чаще всего видеоусилители используются в телевизионных приемниках (рис. 28–35).

Рис. 28–35. Видеоусилитель телевизионного приемника.

Транзистор Q 1включен, как эмиттерный повторитель. Сигнал на транзистор Q 1подается с видеодетектора. Видеодетектор получает видеосигнал с усилителя промежуточной частоты. В цепи коллектора Q 2транзистора включена параллельная корректирующая индуктивность ( L 1). На пути выходного сигнала включена последовательная корректирующая индуктивность ( L 2). После этого видеосигнал подается на электронно-лучевую трубку через конденсатор связи С 5.

28-6. Вопросы

1. Что такое видеоусилитель?

2. Каков диапазон частот видеоусилителя?

3. Какими способами соединяются каскады видеоусилителей?

4. Дайте определения следующих понятий:

а. Параллельная коррекция.

б. Последовательная коррекция.

5. Где используются видеоусилители?

Усилители радиочастоты похожи на другие усилители. Они отличаются, главным образом, диапазоном рабочих частот, занимающим область от 10 до 30 мегагерц. Существуют два класса усилителей радиочастоты: перестраиваемые и неперестраиваемые. Основной функцией неперестраиваемого усилителя является усиление, а его амплитудно-частотная характеристика должна занимать как можно более широкий диапазон радиочастот. В перестраиваемом усилителе высокое усиление должно достигаться в узкой области частот или на отдельной частоте. Обычно, когда говорят об усилителях радиочастоты, подразумевают, что они являются перестраиваемыми, если не оговорено другое.
