Когда достаточный уровень выходного напряжения достигнут, используется усилитель мощности для раскачки нагрузки. Усилители мощности рассчитаны для раскачки определенных нагрузок и характеризуются мощностью в ваттах. Обычно сопротивление нагрузки лежит в пределах от 4 до 16 Ом.

На рис. 28–27 изображена схема усилителя мощности на двух транзисторах, которая называется двухтактной .

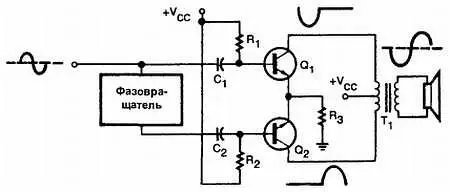

Рис. 28–27. Двухтактный усилитель мощности.

Верхняя половина цепи является зеркальным отображением нижней. Каждая половина представляет собой усилитель на одном транзисторе. Выходное напряжение снимается с первичной обмотки трансформатора в течение чередующихся полупериодов входного сигнала. Оба транзистора работают как усилители класса АВ или В . Вход двухтактного усилителя требует сдвинутых по фазе на 180° входных сигналов. Это означает, что один сигнал должен быть инвертирован по отношению к другому. Однако оба сигнала должны иметь одинаковую амплитуду и частоту. Цепь, создающая такой фазовый сдвиг сигнала, называется фазовращателем . Фазовращатель на одном транзисторе изображен на рис. 28–28. Выходы взяты с коллектора и эмиттера транзистора.

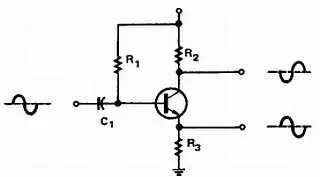

Рис. 28–28. Фазовращатель.

Фазовращатель работает, как усилитель класса А , обеспечивая наименьшие искажения выходного сигнала. Конденсаторы связи необходимы для компенсации разницы между коллекторным и эмиттерным напряжениями постоянного тока.

Двухтактный усилитель, не требующий фазовращателя, называется комплементарным двухтактным усилителем .

Для работы двухтактного каскада в нем используются транзисторы n-р-n и р-n-р (рис. 28–29).

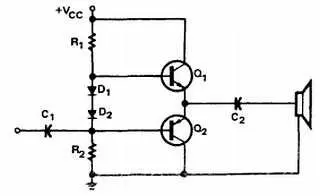

Рис. 28–29. Комплементарный двухтактный усилитель мощности.

Два транзистора соединены последовательно, эмиттерами друг к другу. Когда на каждый транзистор подается напряжение смещения в прямом направлении, между его базой и эмиттером возникает напряжение 0,7 вольт или 1,4 вольт между двумя базами. Два диода помогают поддерживать разность потенциалов 1,4 вольт постоянной. Выходное напряжение берется из точки соединения эмиттеров через конденсатор связи.

Для усилителей мощностью более 10 ватт, трудно и дорого подобрать пару n-р-n и р-n-р транзисторов с одинаковыми характеристиками. На рис. 28–30 изображена цепь, использующая два n-р-n транзистора в качестве мощного выходного транзистора. Мощные транзисторы раскачиваются двумя транзисторами n-р-n и р-n-р меньшей мощности. Верхний набор транзисторов образует схему Дарлингтона.

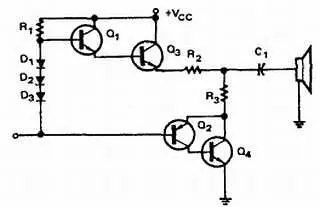

Рис. 28–30. Квазикомплементарный усилитель мощности.

Нижний набор транзисторов использует транзисторы n-р-n и р-n-р . Работая как одно устройство, они соответствуют р-n-р транзистору. Усилитель этого типа называется квазикомплементарным усилителем. Он работает так же, как и комплементарный усилитель, но не требует комплементарных выходных транзисторов высокой мощности.

Так как усилители мощности развивают высокую мощность, некоторые его детали сильно нагреваются. Для отвода накопленного тепла используются радиаторы. Радиатор — это устройство, имеющее большую площадь, которая может излучать тепло. На рис. 28–31 изображены различные типы радиаторов для транзисторов.

Рис. 28–31. Типы радиаторов

28-5. Вопросы

1. В каком диапазоне частот используются усилители звуковой частоты?

2. Каковы два типа усилителей звуковой частоты?

3. Что такое межкаскадный трансформатор?

4. Нарисуйте схемы следующих устройств:

а . Двухтактного усилителя.

б. Комплементарного двухтактного усилителя.

в. Квазикомплементарного двухтактного усилителя.

Видеоусилители — это широкополосные усилители, используемые для усиления видеоинформации. Диапазон частот видеоусилителя значительно шире, чем диапазон частот усилителя звуковой частоты. Он занимает полосу частот от нескольких герц до 5 или 6 мегагерц. Например, для передачи телевизионного сигнала требуется полоса частот от 60 герц до 4 мегагерц. Радиолокаторы используют полосу частот от 30 герц до 2 мегагерц. В цепях, использующих пилообразное или импульсное напряжение, необходим частотный диапазон от одной десятой наименьшей частоты сигнала до десятикратно увеличенной наибольшей частоты.
