Угольный стержень (центральный электрод) отдает электроны, которые собираются на цинковом электроде. Элементы этого типа, названные элементами Лекланше, имеют напряжение не более 1,75-1,8 вольт, когда они свежие.

Элемент Лекланше общего назначения имеет плотность энергии примерно 66 ватт-часов на килограмм. По мере использования элемента химическая активность уменьшается, и в конце концов ток прекращается. Если элемент долго не использовался, электролитическая паста высыхает, срок его хранения около двух лет. Выходное напряжение элементов этого типа полностью определяется материалами, используемыми для электролита и электродов. Элементы типа АА, типа С, типа D и сухой элемент № 6 (рис. 3-13) сконструированы из одинаковых материалов и, следовательно, имеют одинаковое напряжение.

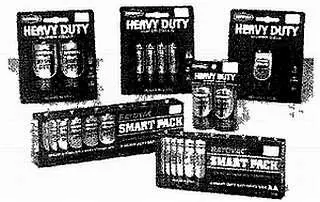

Рис 3-13. Примеры широко используемых сухих элементов

Необходимо заметить, что хотя элемент Лекланше часто относят к угольно-цинковым элементам, уголь не принимает участие в химической реакции, производящей электричество.

Щелочные элементы получили свое название потому, что в них в качестве электролита используется гидроокись калия (КОН). Внешне щелочные элементы очень похожи на угольно-цинковые. Однако внутреннее устройство щелочного элемента значительно отличается (рис. 3-14).

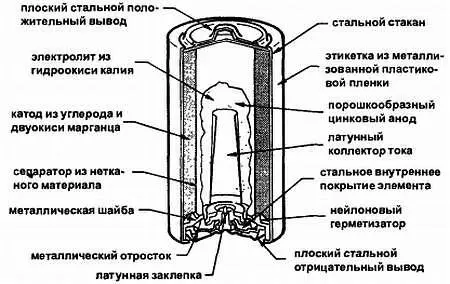

Рис. 3-14. Внутреннее устройство щелочных элементов. Катод окружает анод.

Щелочные элементы имеют напряжение при разомкнутой цепи примерно 1,52 вольта и плотность энергии около 40 ватт-часов на килограмм. Щелочные элементы могут использоваться в более широком диапазоне температур, чем угольно-цинковые. Щелочные элементы лучше работают при умеренных и высоких токах и сохраняют работоспособность более длительное время.

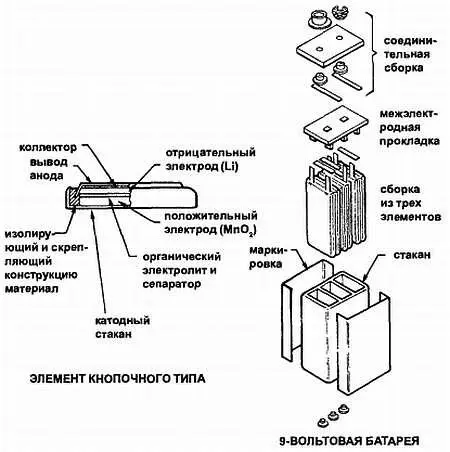

Литиевые элементы (рис. 3-15) имеют более высокие эксплуатационные свойства благодаря литию.

Рис. 3-15. Литиевые элементы обладают исключительно высокой плотностью энергии.

Литий сильно взаимодействует с водой. Конструкция литиевого элемента использует литий, двуокись марганца (МnO 2) и перхлорат лития (LiClO 4) в органическом растворителе (вода не может быть использована). Выходное напряжение литиевого элемента примерно 3 вольта. Литиевые элементы являются очень эффективными с плотностью энергии около 200 ватт-часов на килограмм. Наибольшее преимущество литиевых элементов в их исключительно долгом сроке хранения — от 5 до 10 лет.

Вторичные элементы — это элементы, которые можно подзаряжать приложением обратного напряжения. Примером является кислотно-свинцовая батарея, используемая в автомобилях (рис. 3-16).

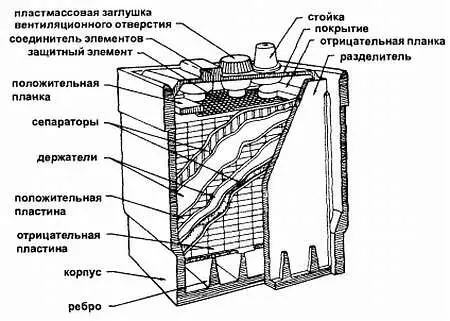

Рис. 3-16. Пример вторичного элемента (в разрезе).

Она изготовлена из шести 12-вольтовых вторичных элементов, соединенных последовательно. Каждый элемент имеет положительный электрод из двуокиси свинца (РЬО 2) и отрицательный электрод из пористого свинца (РЬ). Электроды разделены пластиком или резиной и погружены в раствор электролита, состоящего из серной кислоты (H 2SO 4) и дистиллированной воды (Н 20). Когда элемент разряжен, серная кислота взаимодействует с окисью свинца и пористым свинцом, превращая их в сульфат свинца, а электролит в воду. При перезарядке элемента применяется источник постоянного тока с напряжением большим, чем вырабатывает элемент. При протекании тока через элемент электроды превращаются опять в двуокись свинца и пористый свинец, а электролит опять превращается в серную кислоту и воду. Элементы этого типа также называются жидкостными элементами.

Другой тип вторичных элементов — никель-кадмиевые (NiCd) элементы (рис. 3-17).

Рис. 3-17. Никель-кадмиевая батарея (NiCd) в качестве другого примера вторичного элемента.

Это сухой элемент, который сохраняет свой заряд длительное время и может многократно перезаряжаться. Элемент состоит из положительного и отрицательного электродов, разделителя, электролита и корпуса. Электроды состоят из порошкообразного никеля, нанесенного на экран из никелевой проволоки, пропитанной раствором соли никеля для положительного электрода и раствором соли кадмия для отрицательного электрода. Разделитель сделан из поглощающего изолирующего материала.
