Эрл Гейтс - Введение в электронику

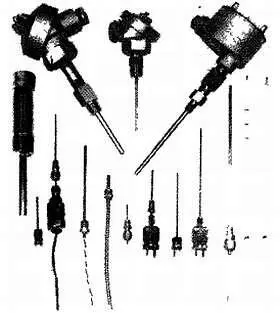

Рис. 3–8. Термопары преобразуют тепловую энергию непосредственно в электрическую.

Схематичное обозначение термопары показано на рис. 3–9.

Рис. 3–9. Схематическое обозначение термопары.

Термопара состоит из двух разнородных металлических проволок, скрученных вместе. Одна проволока медная, а другая из цинка или железа. При нагревании медная проволока легко отдает свободные электроны, которые передаются другому проводнику. Таким образом, медная проволока приобретает положительный заряд, а другая проволока — отрицательный, и появляется небольшая разность потенциалов или напряжение. Это напряжение прямо пропорционально количеству подведенного тепла. Одним из применений термопары является термометр, а также пирометр — устройство, которое часто используется для измерения высоких температур в печах и литейном производстве.

При приложении к некоторым кристаллическим материалам, таким как кварц, турмалин, сегнетова соль или титанат бария давления, возникает небольшое напряжение. Это явление называется пьезоэлектрический эффект. Сначала отрицательные и положительные заряды хаотично распределены в образце кристаллического материала и суммарный заряд не может быть обнаружен. При приложении давления, электроны покидают одну сторону материала и скапливаются на другой. Заряд возникает только при приложенном давлении.

Когда давление убирают, заряд опять распределяется равномерно по объему материала. Возникающее напряжение мало и его необходимо усилить для того, чтобы использовать. Пьезоэлектрический эффект используется в кристаллических микрофонах, в головках звукоснимателей проигрывателей пластинок и в кварцевых генераторах (рис. 3-10, 3-11).

Рис. 3-10. Кристаллический микрофон.

Рис. 3-11. Схематическое обозначение пьезоэлектрического кристалла.

Заметим, что при получении напряжения такими способами справедливо также и обратное: напряжение может использоваться для получения магнитного поля, стимулирования химических реакций, выработки света, тепла и создания давления. Получение магнитного поля происходит в электромоторах, громкоговорителях, соленоидах и реле. Химические реакции происходят при электролизе и гальваническом нанесении покрытий. Свет испускается электролампочками и другими оптоэлектронными устройствами. Тепло производится нагревательными элементами в печах, утюгах и паяльниках. Приложенное напряжение может заставить кристалл деформироваться или совершать колебания.

3–1. Вопросы

1. Перечислите шесть основных источников напряжения.

2. Какой способ получения напряжения является основным?

3. Какой способ получения напряжения является вторым основным?

4. Почему солнечные элементы не используются широко для получения напряжения?

Как говорилось в предыдущем параграфе, элемент содержит положительный и отрицательный электроды, разделенные раствором электролита. Батарея— это комбинация двух или более элементов. Существует два основных типа элементов. Элементы, которые не могут быть перезаряжены, называются первичными элементами. Элементы, которые могут перезаряжаться, называются вторичными элементами.

Примером первичного элемента является сухой элемент (рис. 3-12).

Рис 3.12. Внутреннее устройство сухого элемента

Элемент этого типа не является в действительности сухим. В качестве электролита он содержит влажную пасту. Уплотнитель предотвращает вытекание пасты при наклоне и переворачивании элемента. Электролитом сухого элемента является раствор хлорида аммония и двуокиси марганца. Электролит растворяет цинковый электрод (корпус элемента), оставляя в цинке избыток электронов. По мере протекания тока через элемент, цинк, хлористый аммоний и двуокись марганца разлагаются на воду, двуокись марганца, аммоний и хлористый цинк.
