Для большей температурной стабилизации каскада в цепи эмиттеров можно включить резисторы сопротивлением несколько ом. И наконец, можно приступить к изучению каскада дифференциального усиления (рис. 6.1).

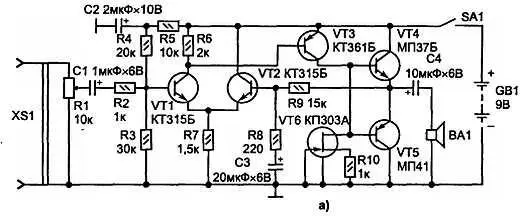

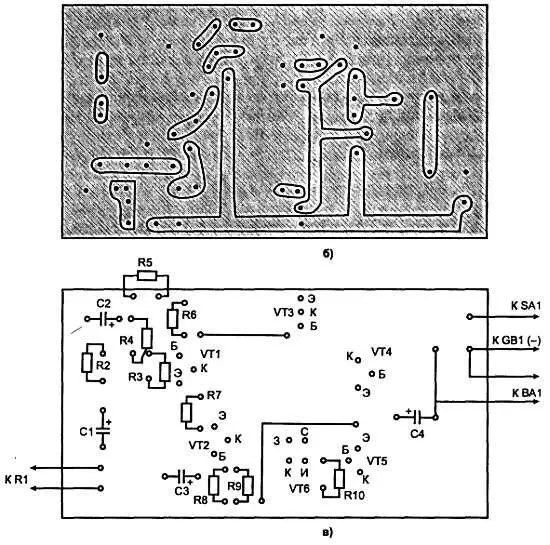

Рис. 6.1. Схема УЗЧ для радиоприемника

К достоинствам дифференциальных усилителей можно отнести большую полосу пропускания частот, высокую стабильность работы (с учетом этих качеств и применен дифференциальный усилитель в УЗЧ для радиоприемника). Если на вход такого усилителя поступают такие помехи, как пульсация напряжения источника питания, сигналы наводки, обусловленные влиянием паразитных связей, излучения и т. д., то для усилителя они являются синфазным сигналом. Коэффициент усиления синфазного сигнала для данной схемы дифференциального усилителя определяется из выражения:

К синф= R к/(2 R э+ r э) = R6/(2 R7+ R э) = 2∙10 3/(2∙1,5∙10 3+ 60..80) ~= 0,65

где r э= U T/ I K(мА) ~= 25/0,3…0,4 = 83…62 Ом — сопротивление транзистора VT1 со стороны эмиттера. Определение I кбудет дано ниже.

Изменение напряжения база-эмиттер, происходящее под воздействием температуры, действует так же, как синфазный сигнал, и, следовательно, слабо влияет на работу схемы.

Коэффициент усиления дифференциального сигнала:

К диф= U вых/( U1— U2) = R к/2 r э= 2∙10 3/2∙(80…60) = 12,5…16,6

Коэффициент ослабления синфазного сигнала:

КОСС ~= R э/ r э = 1,5∙10 3/80…60 = 19…25

Резистор R6 выбирают таким образом, чтобы падение напряжения на нем в режиме покоя было равно падению напряжения на участке база-эмиттер транзистора VT3, т. е. равно примерно 0,65 В. Благодаря этому поддерживается в открытом состоянии транзистор VT3. Это состояние постоянно поддерживается цепью обратной связи.

Зная падение напряжения на резисторе R6, можем вычислить ток I кчерез транзистор VT1:

I к= 0,65/2∙10 3= 0,33 мА

Зададимся его значениями: I к= 0,3…0,4 мА.

Резистор R7 выбран с таким расчетом, чтобы суммарный эмиттерный ток был равен удвоенному току эмиттера транзистора VT1. Выходное напряжение УЗЧ для радиоприемника поступает в цепь обратной связи, которая состоит из делителя напряжения, образованного резисторами R9, R8 и конденсатором С3, благодаря которой коэффициент усиления усилителя с ООС по постоянному току уменьшается до величины, близкой к единице, коллекторные токи транзисторов в режиме покоя все время равны между собой.

По переменному напряжению сигнал на второй вход дифференциального усилителя снимается с R8C3 делителя напряжения R9R8C3. Такой делитель является частнозависимым, на низкой частоте ООС более глубокая, чем на высокой частоте. За счет действия этой ООС уменьшаются переходные искажения типа «ступеньки», влияние температуры и других дестабилизирующих факторов на работу всего УЗЧ, увеличивается входное сопротивление, уменьшается выходное, хотя и уменьшается общий коэффициент усиления.

На примере двустороннего телефона показано, что применение положительной обратной связи приводит к самовозбуждению усилителя и превращению его в генератор.

После изучения схем УЗЧ задайте себе вопросы: Каково назначение УЗЧ? В каком диапазоне частот они работают? Какой порядок анализа работы схемы можно предложить? После этого попробуйте ответить еще на несколько вопросов: Сколько каскадов имеет данный усилитель и каково их назначение? От какого источника подается напряжение сигнала на вход усилителя? На какую нагрузку работает усилитель? Каковы способы включения транзисторов в схему усиления? Какие межкаскадные связи, схемы входа и выхода используются в данном усилителе? Покажите цепи питания транзисторов. Какие схемы температурной стабилизации режима их работы применяют? Каковы режимы работы транзисторов в каждом каскаде? Какие элементы входят в состав усилителя, каковы их данные и назначение?

Статистикой установлено, что на выявление наличия неисправностей в среднем затрачивается около 3 % от общего времени на ремонт, на выявление характера неисправности — 15 % и на проверку параметров после ремонта — 22 %.
