В Бессонов - Радиоэлектроника для начинающих (и не только)

Константановые провода, изолированные эмалями на масляных лаках (марка ПЭК), изготавливаются из твердой проволоки диаметром 0,03…0,09 мм и из твердой и мягкой проволоки диаметром 0,1…0,15 мм.

Манганиновые провода с эмалями на масляных лаках изготавливаются из твердой (марка ПЭМТ) и мягкой (марка ПЭММ) проволоки.

Нихромовые провода, изолированные масляной эмалью, выпускаются под маркой ПЭНХ. Кроме упомянутых, выпускаются эмалированные высокопрочные константановые, манганиновые и нихромовые провода с повышенной толщиной изоляции (маркируются соответственно цифрами 1 и 2), причем манганиновые и константановые провода изготавливаются из твердой и мягкой проволоки, а нихромовые провода только из мягкой проволоки.

Термостойкость всех проводов (кроме нихромовых марки ПЭНХ) такая же, как у медных проводов с соответствующей изоляцией.

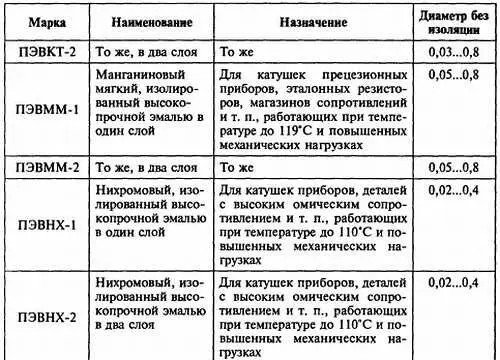

Марки и основные применения наиболее распространенных обмоточных проводов высокого сопротивления указаны в таблице 1.7.

1.5.2. Монтажные провода

Выпускаются в изоляции из полихлорвинила, полиэтилена, а также с волокнистой дополнительной изоляцией (первый слой).

Провода с волокнистой изоляцией применяют в аппаратуре, работающей в нормальных условиях (при невысокой влажности и температуре), когда исключена возможность конденсации воды в аппаратуре и отсутствуют резкие климатические изменения. Наиболее термостойки провода с изоляцией из фторопласта (до 250 °C).

По конструкции токопроводящей жилы различают однопроволочные (негибкие) и многопроволочные (гибкие) монтажные провода. Основные параметры монтажных проводов приведены в таблице 1.8.

* Только для проводов с токопроводящей жилой сечением 0,07 и 0,12 мм 2; провода с большим сечением токопроводящих жил могут работать при напряжениях до 1000 В переменного тока.

1.6.1. Устройство паяльника

Паяльник — один из основных инструментов радиолюбителя. По своей конструкции паяльники могут быть различными. Но наибольшее распространение у радиолюбителей получили паяльники с медным жалом — прямым или изогнутым. Нагревательным элементом в них обычно служит нихромовый провод, намотанный на металлическую трубку, в которую вставляется медный стержень (жало). Для изоляции намотки от металлической трубки между ними прокладывается слой слюды.

Новый паяльник должен быть соответствующим образом подготовлен к работе. Рабочей части жала паяльника должна быть придана заостренная форма (30°), что часто делают с помощью напильника. Однако обработку жала лучше делать ковкой, так как наклеп уменьшает интенсивность растворения меди и затрудняет образование раковин, сокращающих срок службы напильника. Затем приступают к залуживанию. Для этого, слегка нагрев паяльник, покрывают слоем канифоли (опускают жало паяльника в канифоль) рабочую часть жала для предохранения медной поверхности от окисления. Перегрев паяльника перед покрытием его канифолью недопустим . Если же паяльник по какой-либо причине все же оказался перегретым и зачищенная часть жала покрылась темно-синим налетом окиси меди, то его следует остудить и вновь зачистить. Как только жало нагреется до температуры плавления припоя, рабочая поверхность его должна быть целиком покрыта припоем (т. е. следует облудить жало).

1.6.2. Ремонт паяльника

Наиболее часто встречающиеся повреждения в паяльнике — перегорание обмотки и пробой на корпус. Перегорание обмотки вообще лишает возможности пользоваться паяльником, пробой же создает опасность поражения током, особенно при работе с заземленной аппаратурой или в сыром помещении. Пробитый на корпус паяльник опасен и в другом смысле — пользуясь им, можно повредить радиоаппарат (вывести из строя микросхемы, транзисторы), в котором производится пайка. Для устранения этих повреждений обычно приходится разбирать паяльник и перематывать его обмотку. Обычно при перемотке паяльника возникает ряд трудностей. Тонкие пластины слюды при попытке обернуть ими металлическую трубку паяльника обычно ломаются или крошатся.
