Припой разделяют на мягкие с температурой плавления ниже 400 °C и твердые с температурой плавления более 500 °C. Твердые припои отличаются более высокой прочностью при растяжении. К ним относятся, главным образом, медно-цинковые (ПМЦ) и серебряные (ПСр) припои.

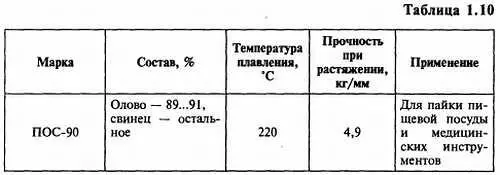

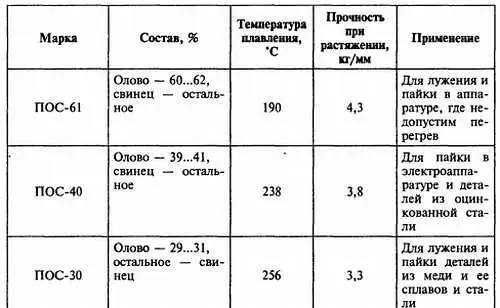

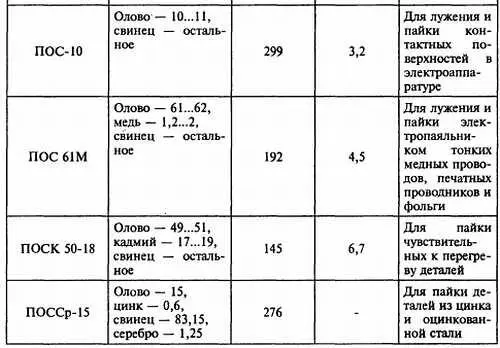

В радиотехнической промышленности и радиолюбительской практике наиболее широко используются мягкие припои, изготовленные на оловянной, свинцовой, висмутовой, кадмиевой и цинковой основах. Основные данные наиболее распространенных припоев приведены в таблице 1.10.

Для самостоятельного приготовления припоя компоненты состава (олово и свинец) отвешивают на весах, расплавляют смесь в металлическом тигле над газовой горелкой и, перемешав расплав стержнем из стали, стальной пластинкой снимают пленку шлака с поверхности расплава. Затем осторожно разливают расплав в формы — желоба из жести, дюралюминия или гипса. Плавку необходимо выполнять в хорошо проветриваемом помещении, надев защитные очки, перчатки и фартук из грубой ткани.

Флюс — это вещество или смесь, предназначенные для растворения й удаления оксидов с поверхности спаиваемых деталей. Кроме того, во время пайки они защищают от окисления поверхность нагреваемого металла и расплавленный припой. Все это способствует увеличению растекаемости припоя, а следовательно, улучшению качества пайки. Флюс выбирают в зависимости от соединяемых пайкой металлов или сплавов и применяемого припоя, а также от характера сборочно-монтажных работ.

При монтаже электро- и радиоаппаратуры наиболее широко применяются канифоль и флюсы, приготовленные (на основе) с добавлением неактивных веществ — спирта, скипидара, глицерина. Остаток канифоли негигроскопичен и является хорошим диэлектриком.

Прочную пайку с ровной поверхностью застывшего припоя можно получить, применив жидкий канифольный флюс, составленный из 20 г измельченной в порошок чистой канифоли, растворенной в 35…40 г чистого спирта, бензина или скипидара.

Практически установлено, что при указанной пропорции составных частей флюс при пайке не дает вспышки паров растворителя. Этот флюс нужно хранить в пузырьке с притертой пробкой. Для жидкого флюса не рекомендуется применять канифоль, предназначенную для натирания скрипичного смычка, так как пайка может быть загрязнена посторонними примесями. Хранить жидкий флюс также удобно в полиэтиленовой масленке, хоботок которой закрывается специальной пленкой. С помощью такой масленки можно легко и быстро нанести требуемое количество флюса на место пайки. При этом флюс расходуется значительно экономичнее, уменьшается испарение его растворителя, пайка получается более чистой и аккуратной.

Еще один состав жидкого флюса: канифоль — 6 %, глицерин — 14 %, спирт (этиловый или денатурированный) — остальное.

Ускорить процесс пайки и повысить в ряде случаев качество соединения можно, применив вместо канифоли глицериновую пасту. С помощью пасты можно паять детали из самых разнообразных металлов и сплавов даже без предварительной зачистки и лужения, что особенно удобно при пайке в труднодоступных местах. Глицериновую пасту легко изготовить самому. Состав ее следующий: 48 % веретенного масла, 12 % пчелиного воска, 15 % светлой канифоли, 15 % глицерина, 10 % насыщенного водного раствора хлористого цинка. Изготовляя глицериновую пасту, ее нужно все время подогревать. Сначала расплавляют канифоль, затем добавляют веретенное масло, воск, глицерин и в последнюю очередь хлористый цинк.

Пасту можно изготовить и по более простому рецепту. Кусочки канифоли размельчают в порошок и, подливая глицерин, растирают до густоты сметаны. Паста удобна тем, что она хорошо сохраняется длительное время. Хранить ее можно в любой посуде с крышкой. На место пайки пасту наносят с помощью кусочка проволоки.

В некоторых исключительных случаях вместо канифоли можно использовать ее заменители. Так, канифольный лак, имеющийся в продаже в хозяйственных магазинах, можно применять как жидкий флюс взамен раствора канифоли в спирте.

В качестве флюса при пайке проводников можно в случае крайней необходимости пользоваться также живицей — смолой сосны или ели, — доступным материалом, особенно радиолюбителям, живущим в сельской местности. Такой флюс можно приготовить самому. Набранную в лесу смолу нужно растопить в жестяной банке на слабом огне (на сильном огне она может воспламениться). Расплавленную массу разлить в спичечные коробки.
