Напряжение с его нагрузки подается на базу регулирующего транзистора VT2, который также включен по схеме с ОК. Когда движок резистора R2 находится в крайнем нижнем (по схеме) положении, напряжение на базе управляющего транзистора равно нулю, оба транзистора закрыты и напряжение на выходе стабилизатора также равно (или близко) нулю. При перемещении движка резистора вверх открывается транзистор VT1, а также транзистор VT2, сила тока через нагрузку увеличивается. Напряжение на выходных гнездах XS1 стабилизатора на 0,3…0,4 В меньше, чем на базе управляющего транзистора VT1 (в эмиттерных повторителях на германиевых транзисторах выходное напряжение всегда меньше входного на величину, равную примерно 0,2 В). Монтажная плата блока показана на рис. 5.18,6, а конструкция блока — на рис. 5.18, в .

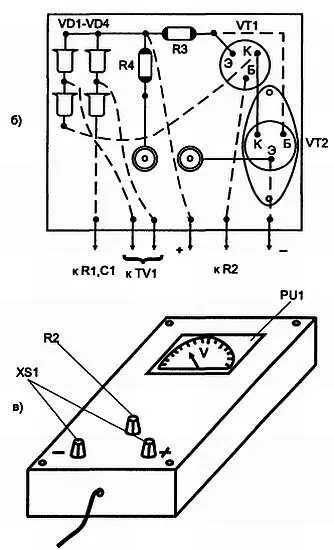

Рис. 5.18. б)монтажная плата блока питания; в)конструкция блока питания

5.5.7. Блок питания со стабилизатором компенсационного типа

Этот блок питания служит для питания микросхем и имеет выходное напряжение, равное 5 В. В нем используется стабилизатор компенсационного типа, в котором благодаря наличию отрицательной обратной связи обеспечивается постоянство напряжения на нагрузке (рис. 5.19).

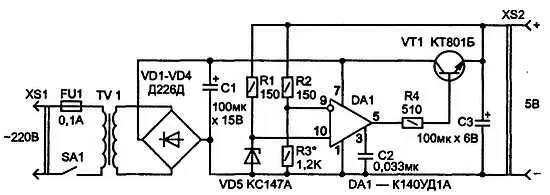

Рис. 5.19. Схема блока питания со стабилизатором компенсационного типа

Напряжение на вторичной обмотке трансформатора TV1 примерно 3,5 В, выпрямленное напряжение на конденсаторе С1 равно 5,5…6 В. Выходное напряжение с делителя напряжения R2R3 подается на инвертирующий вход (вывод 9 ) операционного усилителя, а образцовое напряжение, снимаемое со стабилитрона VD5, подается на неинвертирующий вход (вывод 10 ). Изменение напряжения между инвертирующим и неинвертирующим входами на несколько сотен микровольт вызывает изменение выходного напряжения в пределах его полного диапазона, определяемого ЭДС источника питания ОУ. Обычно схема включения ОУ такова, что с помощью внешней отрицательной обратной связи напряжение подается с выхода на вход, в результате чего разность напряжений между входами становится равной почти нулю. Поэтому при изменении (например, увеличении) напряжения на выходе стабилизатора изменится (увеличится) напряжение на инвертирующем входе ОУ, а это в свою очередь приведет к уменьшению выходного напряжения, и наоборот. Сопротивление транзистора VT1 увеличится (так как на его базе уменьшится положительное напряжение), напряжение на нагрузке уменьшится. Это приведет к тому, что напряжение между выводами 9 и 10 станет практически равно нулю. Этот переходный процесс длится несколько микросекунд. Напряжение на выходе блока питания можно определить по упрощенной формуле:

U вых= U ст∙( R2+ R3)/ R3

где U ст— напряжение на стабилитроне VD5.

Изменяя в небольших пределах сопротивления резисторов R2, R3, можно изменять выходное напряжение источника. При этом, как видно из формулы, выходное напряжение не может быть меньше напряжения стабилизации стабилитрона VD5. Резистор R4 ограничивает выходной ток, конденсатор С2 предотвращает возбуждение операционного усилителя. Коэффициент стабилизации стабилизатора составляет 200…400, а выходное сопротивление — несколько миллиом. Сила максимального выходного тока равна произведению предельно допустимой силы выходного тока ОУ на коэффициент h 21этранзистора VT1 и составляет примерно 150 мА.

Трансформатор выполнен на магнитопроводе Ш16х35, первичная обмотка содержит 3000 витков провода ПЭВ-2 0,1, а вторичная — 55 витков провода ПЭВ-2 0,47. Конструкция блока питания произвольная. Детали выпрямителя и стабилизатора напряжения можно смонтировать на печатной плате или навесным методом.

Выводы деталей пропускают через отверстия в плате и соединяют между собой (по принципиальной схеме) непосредственно или отрезками монтажного провода с другой стороны платы.

5.6.1. Номограммы для расчета RC- и LC- фильтров нижних частот

Конструирование различной аппаратуры почти всегда сопряжено с расчетом сглаживающих фильтров, которые применяются для уменьшения амплитуды пульсаций напряжения, используемого для питания электронных устройств и в цепях развязки по низкой частоте. Наибольшее распространение получили Г-образные RC-и LC-фильтры. Способность фильтра уменьшать пульсации характеризуется коэффициентом сглаживания:
