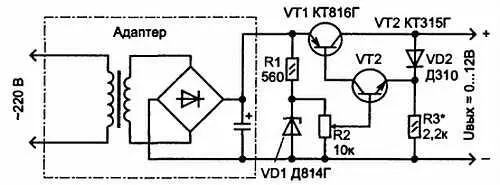

Рис. 5.11. Стабилизатор для адаптера

Если напряжение на выходе стабилизатора снизится, коллекторный ток транзистора VT2 и, следовательно, транзистора VT1 увеличится. Выходное напряжение стабилизатора останется на прежнем уровне. При коротком замыкании транзистор VT2 открыт. Значение тока его коллектора и соответственно тока базы транзистора VT1 определяется сопротивлением резистора R3. Следовательно, ток регулирующего транзистора также будет ограничен.

Детали стабилизатора смонтированы на плате адаптера, с которой удален переключатель. Транзисторы устройства выбирают с возможно большим коэффициентом передачи тока. Выпрямительные диоды используются те же, а оксидный конденсатор необходимо подобрать с возможно меньшими габаритами. Транзистор VT1 установлен на теплоотвод из дюралюминия толщиной 2 мм и размерами 40х10 мм (продиктовано размерами корпуса адаптера). Кроме того, для улучшения теплового режима в корпусе адаптера необходимо сделать отверстия.

Для уменьшения пульсации выходного напряжения между базой транзистора VT2 и нижним по схеме выводом резистора R2 целесообразно включить оксидный конденсатор емкостью 20…22 мкФ на напряжение не менее 15 В плюсовым выводом к базе VT2.

5.5.3. Электрошоковое средство защиты[6]

Основу прибора составляет преобразователь постоянного напряжения (рис. 5.12, а ). На выходе прибора применен умножитель напряжения на диодах КЦ-106 и конденсаторах 220 пФ х 10 кВ. Питанием служат 10 аккумуляторов Д-0,55. С меньшими — результат чуть хуже. Можно применять и батареи «Крона» или «Корунд». Важно иметь 9—12 вольт. Аккумуляторы удобны только тем, что их можно заряжать.

Очень важным элементом является трансформатор, который изготовлен из ферритового сердечника (ферритовый стержень от радиоприемника диаметром 8 мм), но эффективнее работал трансформатор из феррита от ТВС — из «П»-образного изготовлен брусок.

Правила намотки высоковольтной обмотки взяты из журнала «Радио» № 1 за 1992 год («Электрическая спичка») — через каждую тысячу витков прокладывается изоляция. Для межвитковой изоляции применяется лента ФУМ (фторопласт). Другие материалы менее надежны. Экспериментально опробованы изолента, слюда, применен провод ПЭЛШО. Трансформатор служил недолго — обмотки «прошивало».

Корпус изготовлен из пластмассовой коробки подходящих размеров — пластмассовая упаковка от электропаяльника. Размеры оригинала: 190х50х40 мм (рис. 5.12, б ).

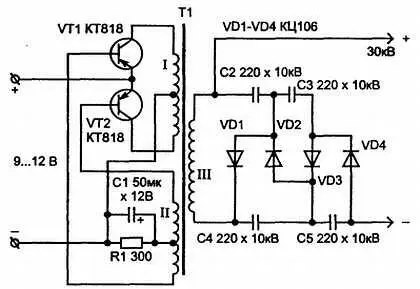

Рис. 5.12, а . Электрошоковое средство зашиты

I— 2х14 диам. 0,5–0,8; II— 2х6 диам. 0,5–0,8; III— 5–8 тыс. диам. 0,15—0,25

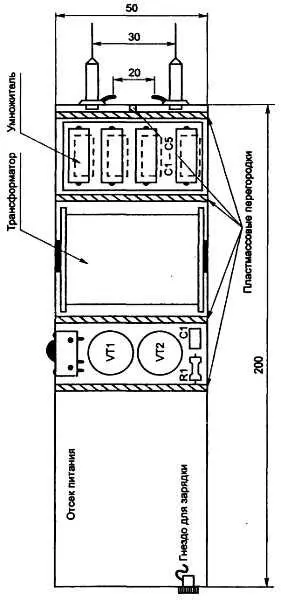

Рис. 5.12, б. Корпус прибора

В корпусе сделаны перегородки из пластмассы между трансформатором и умножителем, а также между электродами со стороны пайки — меры предосторожности во избежание прохождения искры внутри схемы (корпуса), что также предохраняет трансформатор. С наружной части под электродами расположены небольшие «усики» из латуни для уменьшения расстояния между электродами — разряд образуется между ними. В данной конструкции расстояние между электродами — 30 мм, а длина короны — 20 мм. Искра образуется и без «усов» — между электродами, но есть опасность пробоя трансформатора, образования ее внутри корпуса. Идея «усов» взята из фирменных моделей.

Во избежание самовключения при ношении целесообразнее применять выключатель движкового типа.

Хочется предупредить радиолюбителей о необходимости осторожного обращения с изделием как в период конструирования и наладки, так и с готовым аппаратом. Помните, что он направлен против хулигана, преступника, но в то же время против человека. Превышение пределов необходимой обороны наказывается по закону.

5.5.4. Формирователь биполярных напряжений[7]

Приведенная на рис. 5.13 схема может быть очень полезной, требуется получить от одного источника два напряжения разной полярности, например для питания операционного усилителя.

В бестрансформаторном преобразователе элемент DD1.1 служит генератором прямоугольных импульсов, при указанных значениях R1 и С1 его частота примерно равна 100 кГц и сигнал имеет TTЛ-уровни. DD1.2 и DD1.3 «буферируют» отдельно два канала. К выходам обоих буферов подключены двухполупериодные выпрямители, элементы которых по отношению друг к другу включены в противоположных полярностях, таким образом на выходах преобразователя имеются симметричные напряжения ±8,5 В с допустимым током нагрузки 10 мА.
