Если после подключения испытуемого транзистора светодиод VD2 не излучает, то это укажет на неисправность однопереходного транзистора.

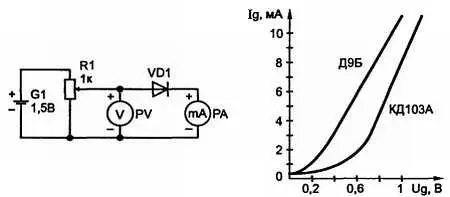

4.7.1. Как снять ВАХ диода?(рис. 4.39)

Рис. 4.39. Как снять ВАХ диода

Основная характеристика диода — вольт-амперная, показывает зависимость прямого тока через диод от прямого напряжения на нем. Поэтому для снятия этой характеристики нужно собрать установку по приведенной схеме, использовав в ней гальванический элемент на напряжение 1,5 В, вольтметр и миллиамперметр. Изменяя переменным резистором напряжение на диоде и измеряя его вольтметром, определяют для каждого значения напряжения соответствующий ему ток. В итоге получится набор координат точек, которые нужно перенести на график и вычертить по ней линию — характеристику данного диода. Чтобы характеристика была более точной, нужно учитывать падение напряжения на миллиамперметре, вычитая его из показаний вольтметра.

Для примера на рисунке приведены сравнительные характеристики германиевого диода Д9Б и кремниевого КД103А.

На графике не приведена обратная ветвь характеристики, т. е. зависимость тока через диод, включённый в обратном направлении (катодом к плюсовому выводу вольтметра) от напряжения на нем. При желании ее не трудно построить, поменяв местами выводы диода и включив вместо миллиамперметра РА микроамперметр. Убедитесь сами, что обратный ток для кремниевого диода ничтожно мал по сравнению с германиевым.

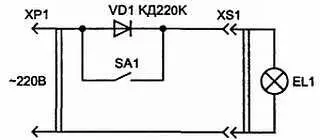

4.7.2. Регулятор мощности на одном диоде(рис. 4.40)

Рис. 4.40. Регулятор мощности на одном диоде

Если выключатель SA1 замкнут, лампа накаливания светится на полную яркость. Ели выключатель разомкнуть, то яркость свечения лампы уменьшится. Вместо лампы накаливания можно подключить паяльник, для чего диод с выключателем следует вмонтировать в подставку для паяльника. Когда паяльником не пользуются, выключатель SA1 размыкают и паяльник работает в режиме «недокала». Во время пайки выключатель замыкают и паяльник нагревается до заданной температуры. Такой режим позволяет продлить срок службы жала паяльника.

На практике обычно паяльник выключают из сети, когда есть перерыв в пайке (чтобы жало паяльника не покрылось окалиной при перегревании паяльника), а при необходимости пайки его снова включают в сеть. Преимущества предложенного способа в том, что время разогрева паяльника значительно уменьшается.

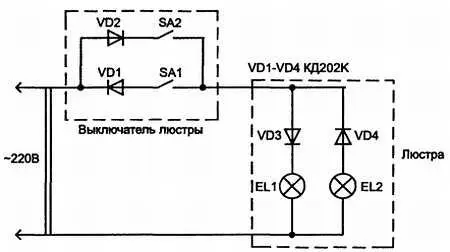

4.7.3. Управление люстрой по двум проводам(рис. 4.41)

Рис. 4.41. Управление люстрой по двум проводам

Люстра может работать в трех режимах:

а) горит лампа EL1 (включен выключатель SA2);

б) горит лампа EL2 (включен выключатель SA1;

в) горят обе лампы (включены оба выключателя).

Лампы EL1 и EL2 разной мощности, либо вместо EL2 можно включить две лампы одинаковой мощности. Следует учитывать, что лампы в люстре работают в режиме «недокала», поэтому для увеличения яркости свечения необходимо брать лампы большей мощности. Но режим «недокала» имеет и положительную сторону — значительно повышается срок службы ламп.

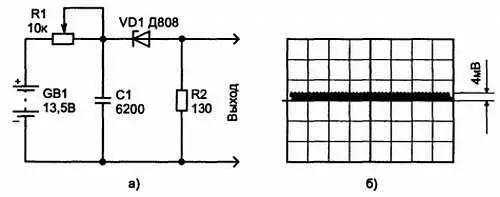

4.7.4. Простейший генератор шума(рис. 4.42)

Рис. 4.42. Простейший генератор шума

Помимо генераторов сигналов синусоидальной, импульсной, треугольной и других форм, в измерительной технике пользуются и генераторами шума. Особенность сигнала генератора шума в его хаотической форме и сравнительно широкой полосе частот — от сотен герц до десятков мегагерц.

Чтобы собрать его, понадобятся три батареи 3336, соединенные последовательно, переменный резистор R1 сопротивлением 10, 15 или 22 кОм, стабилитрон VD1 типа Д808 или Д809, резистор нагрузки R2 сопротивлением от 120 до 180 Ом и фильтрующий конденсатор С1 емкостью 4700…10000 пФ — он предотвращает попадание высокочастотных шумовых сигналов в цепь источника питания (рис. 4.42, а ).

Установив сначала движок переменного резистора в крайнее правое по схеме положение, подсоедините к генератору источник питания и подключите к резистору нагрузки R2 входные щупы осциллографа. Входным аттенюатором или регулятором усиления осциллографа подберите наибольшую чувствительность осциллографа. На экране должна появиться несколько размытая (утолщенная) линия развертки. Плавно перемещая движок переменного резистора в сторону левого по схеме вывода, понаблюдайте за увеличением «размытости» — она может стать наибольшей примерно в среднем положении движка. Это и есть максимальный сигнал шума на выходе генератора, его амплитуда может составлять от десятков микровольт до единиц милливольт (рис. 4.42, б ).
