Широкий класс резисторов составляют переменные резисторы (потенциометры), которые позволяют плавно изменять сопротивление. Они делятся на непроволочные, проволочные и полупроводниковые. Среди непроволочных переменных резисторов наибольшее распространение получили резисторы следующих типов (рис. 2.9): СП( а ) — сопротивления переменные от 470 Ом до 5 МОм на рассеиваемую мощность 0,25…2 Вт; СПО( е ) — сопротивления переменные объемные от 47 Ом до 4,7 МОм на рассеиваемую мощность 0,15…2 Вт; СПЗ— малогабаритные с выключателем ( б ) и без него ( в ).

Потенциометры имеют три вывода: два от концов токопроводящего слоя и средний от щетки ползунка. УГО потенциометра на схемах показано на рис. 2.9, ж слева, а подстроечного резистора — на рис. 2.9, ж справа. Кроме одинарных применяются сдвоенные переменные резисторы ( г ); варианты УГО их на схемах показаны на рис. 2.9, к .

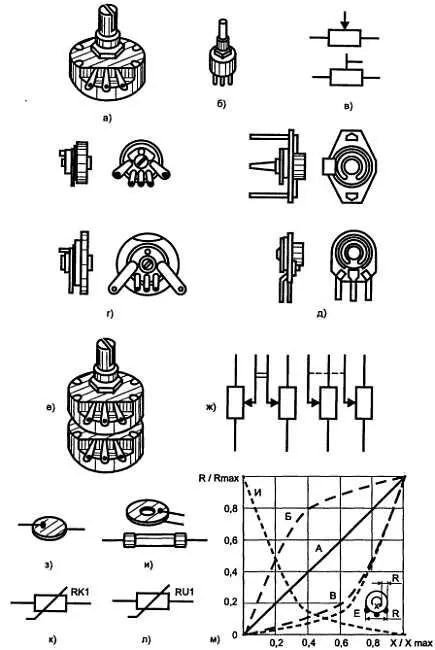

Рис. 2.9. Внешний вид, УГО и БЦО непроволочных и полупроводниковых переменных резисторов

По характеру изменения сопротивления в зависимости от угла поворота оси резистора переменные непроволочные резисторы выпускаются со следующими функциональными характеристиками ( д ): А— линейные, Б— логарифмические, В— обратно логарифмические. Характеристики Еи Иимеют сдвоенные переменные резисторы с общей осью, применяемые в регуляторах стереобаланса двухканальных стереофонических устройств: один из них включается в левый канал, другой — в правый. Маркировка переменных резисторов и БЦО (Буквенно-цифровое обозначение) их на схемах такие же, как и постоянных.

Для стабилизации работы радиоэлектронной аппаратуры используются полупроводниковые резисторы — терморезисторы ( з ) и варисторы ( л ). Основной параметр первых — температурный коэффициент сопротивления (TKR), в зависимости от которого они делятся на терморсзисторы с отрицательным ТКС и с положительным ТКС. Номинальное сопротивление терморезисторов составляет 1 Ом… 10 МОм. Используются для температурной стабилизации электрических цепей и контуров, для температурной компенсации электроизмерительных приборов, в устройствах измерения и регулирования температуры и в устройствах автоматики и контроля. УГО и БЦО терморезистора с положительным TKR на схемах показаны на рис. 2.9, и . Параметры терморезисторов приведены в таблице П1 Приложения.

Варисторы — это полупроводниковые резисторы, сопротивление которых зависит от приложенного напряжения. Они выпускаются двух видов: стержневые и дисковые (рис. 2.9, л ). Находят применение в стабилизаторах и ограничителях напряжения, в частности в устройствах стабилизации высоковольтных источников напряжения телевизоров, для стабилизации тока в отклоняющих катушках кинескопов, в системах размагничивания цветных кинескопов, в системах автоматического регулирования и т. д. УГО и БЦО варисторов на схеме приведены на рис. 2.9, м . Параметры варисторов приведены в таблице П2 Приложения.

Конструкция переменных проволочных резисторов, используемых в радиоэлектронной аппаратуре, зависит от назначения и места установки в устройстве. При внутренней установке такие резисторы (рис. 2.10, а ) могут иметь линейную либо функциональную зависимость сопротивления от перемещения подвижного контакта и выполняются как с круговым, так и с прямолинейным перемещением подвижного контакта. Пределы изменения их сопротивления составляют 10 Ом…47 кОм при допустимой рассеиваемой мощности 1…5 Вт.

Широкое распространение получили переменные резисторы группы ПП1 и малогабаритные подстроечные резисторы группы СПБ. УГО резистора с плавным регулированием сопротивления показаны на рис. 2.10, б : слева общее обозначение, справа — переменный резистор, у которого не используется один вывод.

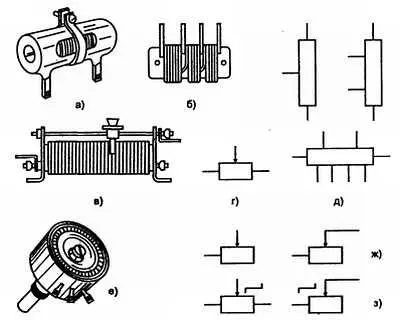

Рис. 2.10. Общий вид, УГО проволочных переменных резисторов
