Из проволочных резисторов в радиоэлектронной аппаратуре применяются следующие типы: ПЭ( г ) — проволочные эмалированные, сопротивлением 1 Ом…51 кОм на рассеиваемую мощность 7,5…150 Вт; ПЭВ( д ) — проволочные эмалированные влагостойкие, сопротивлением 1 Ом…56 кОм на рассеиваемую мощность 2,5…100 Вт. Для печатного монтажа специально разработаны и выпускаются резисторы С5-14В( з ), С5-22( и ), С5-41( к ), С5-44( л ), С5-49( м ), С5-55( н ), С5-58( о ), сопротивлением 1 Ом…20 МОм на рассеиваемую мощность 0,05…10 Вт.

Малогабаритные и миниатюрные резисторы имеют сокращенное обозначение. Если сопротивление резистора выражается целым числом, то обозначение единицы этой величины пишется после него. Например, 47ЕС — 47 Ом ± 10 % (для резисторов, изготовленных после 01.07.84 г., обозначение другое: 47RC), 51 КВ — 51 кОм 20 %, 47МВ — 47 МОм 20 %. Здесь буквы С, В и проценты показывают допустимое отклонение сопротивления от номинала.

Если значение сопротивления резистора дробное, то буквенное обозначение ставят вместо запятой. Например, резистор сопротивлением 2,2 кОм при допустимом отклонении от номинала ± 5 % маркируют как 2К2И, резистор сопротивлением 5,6 Ом маркируют как 5R6C (5,6 Ом ±10 %).

Если сопротивление резистора выражается десятичной дробью с нулем впереди, то вместо нуля и запятой впереди ставят буквенное обозначение единицы этой величины. Например, К33С — 0,33 кОм ± 10 %, М51В — 0,51 МОм 20 %. Для указания мощности, на которую рассчитан резистор, применяются обозначения, показанные на рис. 2.8,ж.

Основные параметры резисторов .

1. Номинальное сопротивление (номинал);

2. Допустимое отклонение от номинала;

3. Номинальная рассеиваемая мощность;

4. Температурный коэффициент сопротивления (ТКС);

5. Уровень собственных шумов.

I. Номинальное сопротивление R н — сопротивление, указанное на резисторе. Фактическое сопротивление резистора может отличаться от номинала на значение, не превышающее допустимое отклонение. Измеряется в омах (Ом), килоомах (кОм), мегомах (МОм).

1 МОм = 1000 кОм = 1 000 000 Ом.

Номинальные сопротивления резисторов имеют строго определенную градацию; установлено шесть рядов номинальных сопротивлений: Е6, Е12, Е24, Е48, Е96, Е192. Число, стоящее после символа Е, определяет количество номиналов величин в ряду. Каждый ряд задается числовыми коэффициентами, умноженными на 10 n , где n — целое положительное или отрицательное число. Это будут числа: 0; 1; 10; 100; 1000 и т. д.

Резисторы изготавливаются с номинальными сопротивлениями, соответствующими одному из числовых коэффициентов ряда.

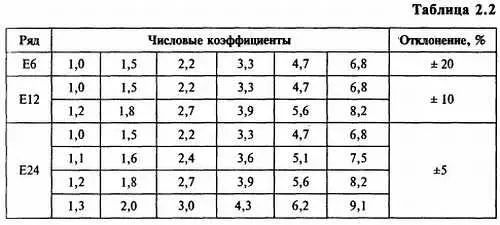

Наиболее распространенными являются ряды Е6, Е12, Е24, которые представлены в таблице 2.2.

Если Вы разобрались с таблицей, то ответьте на вопросы, не глядя в таблицу: сколько числовых коэффициентов имеется в ряду Е12? (Ответ: 12.)

Примеры пользования таблицей 2.2.

1. В ряду Е6, например, величине номинала «1,5» соответствуют сопротивления: 0,15; 1,5; 15; 150 Ом; 1,5; 15; 150 кОм; 1,5; 15; 150 МОм и т. д.

2. В ряду Е24 величине номинала «4,3» соответствуют сопротивления: 0,43; 4,3; 43; 430 Ом; 4,3; 43; 430 кОм и т. д.

II. Допустимое отклонение от номиналатакже нормировано и соответствует ряду: ± 0,01; ± 0,02; ± 0,05; ± 0,1; ± 0,2; ± 0,5; ± 1,0; ± 5,0; ± 10; ± 20; ± 30 %.

• Пример 1. Резистор сопротивлением 10 кОм имеет допустимое отклонение 10 %. Значит, его сопротивление может принимать любое значение в интервале от 9 кОм до 11 кОм (так как 10 % от 10 кОм составляют 1 кОм). В таблице 2.2. приведены допустимые отклонения номиналов сопротивлений для рядов Е6, Е12, Е24.

• Пример 2. Вам нужен резистор сопротивлением 62 кОм, допустимое отклонение которого не должно превышать 5 %. Из каких рядов номинальных сопротивлений можно выбрать эту величину? (Ответ: Е24, т. к. только резисторы этого ряда имеют допустимое отклонение от номинала 5 %).

• Пример 3. Вам нужен резистор сопротивлением 390 Ом, допустимое отклонение которого не должно превышать 10 %. Из каких рядов номинальных сопротивлений можно выбрать эту величину? (Ответ: Е12, Е24).

• Пример 4. Расчетным путем, например, вы определили, что нужен резистор сопротивлением 44 кОм. Но резистор с таким номиналом промышленность не выпускает (его нет в ряду номинальных сопротивлений), поэтому требуется выбрать ближайший номинал из имеющихся в рядах номинальных сопротивлений (таблица 2.2.). Из таблицы видим, что наиболее близким по номиналу являются резисторы сопротивлением 43 кОм (ряд Е24) и 47 кОм (ряды Е6, Е12 и Е24). Резисторы сопротивлением 43 кОм имеют допустимое отклонение 5 % (ряд Е24), поэтому их сопротивление равно 43 2,15 кОм, т. е. сопротивления этих резисторов могут принимать любое значение в интервале от 40,85 кОм до 45,15 кОм (т. к. 5 % от 43 кОм составляют 2,15 кОм).
