Если в автогенераторе, схема которого представлена на рис. 8.7, а , поменять местами резисторы и конденсаторы (рис. 8.7, б ), то генерация автоколебаний будет на частоте f 0= 1/(7,5∙ RC) при коэффициенте усиления усилителя К >= 18,4.

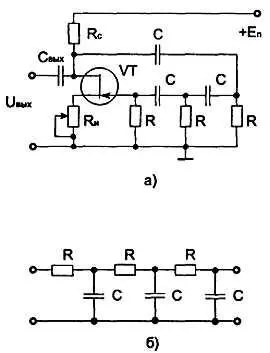

Рис. 8.7. RC — генератор с Г-образным RC-звеном обратной связи
Отметим, что Г-образные RC-цепи иногда выполняют с количеством звеньев больше трех (чаще всего четырехзвенные). Увеличением количества звеньев в автогенераторе рис. 8.7, а можно повысить частоту генерации; еще большего увеличения частоты генерации можно добиться при смене мест резисторов и конденсаторов в RC-цепи того же генератора.
Для изменения частоты генерации в рассматриваемом генераторе необходимо изменить одновременно либо все сопротивления R , либо все емкости С. Заметим, что автогенераторы с Г-образными RC-цепями работают обычно на фиксированной частоте или в крайнем случае в узком перестраиваемом диапазоне.
Рассмотренный RC-автогенератор имеет ряд недостатков:
1) цепь обратной связи сильно шунтирует каскад усилителя, вследствие чего снижается коэффициент усиления и нарушается условие баланса амплитуд, т. е. возникающие колебания могут быть неустойчивыми; 2) генерируемые колебания имеют значительное искажение формы, вызванное тем, что условия самовозбуждения выполняются для гармоник с частотой, близкой к f 0; это объясняется отсутствием строгой избирательности к основной частоте Г-образных RC-цепей.
8.4. АВТОГЕНЕРАТОРЫ ГАРМОНИЧЕСКИХ КОЛЕБАНИЙ НА ЭЛЕМЕНТАХ С ОТРИЦАТЕЛЬНЫМ СОПРОТИВЛЕНИЕМ
Можно показать, что в рассмотренных автогенераторах положительная обратная связь превращает транзистор в прибор с отрицательным сопротивлением, который компенсирует положительное сопротивление контура R эк, обусловленное потерями энергии.
Как известно, отрицательное сопротивление возникает тогда, когда увеличение напряжения на элементе вызывает уменьшение тока в нем. Возникновение в колебательном контуре незатухающих колебаний возможно также в том случае, если вместо положительной обратной связи параллельно контуру включить прибор, обладающий отрицательным сопротивлением (рис. 8.8, а ); при этом должно соблюдаться условие R д=< R эк, где R д— отрицательное динамическое сопротивление прибора, подключаемого к колебательному контуру.
К приборам, имеющим отрицательное сопротивление, относят туннельные и обращенные диоды; терморезисторы, тиристоры и другие приборы, у которых вольт-амперная характеристика имеет падающий участок (рис. 8.8, б ). Рабочую точку А обычно выбирают посередине падающего участка.

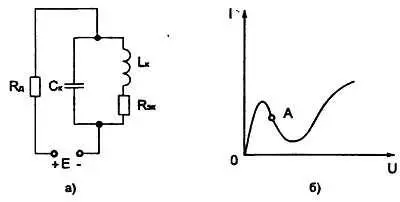

Рис. 8.8. Обобщённая схема LC — генератора на элементе с отрицательным сопротивлением
Наибольшее применение в автогенераторах гармонических колебаний получили туннельные диоды.
В таком автогенераторе частота генерируемых колебаний:
где L ки С к_ индуктивность катушки и емкость конденсатора колебательного контура; R эк— эквивалентные активные потери в контуре.
Туннельные диоды в автогенераторах позволяют получить колебания с частотой до 100 ГГц, т. е. колебания диапазона СВЧ.
Широкое применение туннельных диодов объясняется их малыми габаритами, массой и высокой экономичностью. Отметим, что наиболее целесообразно использовать туннельные диоды для получения колебаний в диапазоне СВЧ, где их преимущества проявляются в наибольшей степени.
8.5. СТАБИЛИЗАЦИЯ ЧАСТОТЫ В АВТОГЕНЕРАТОРАХ
Стабильность частоты автогенераторов является одним из важнейших параметров, в значительной степени определяющих надежность и точность работы устройств промышленной электроники. Нестабильность частоты генерируемых колебаний зависит от изменений температуры, влажности, давления, от механических воздействий, колебаний напряжения питания, внешних электромагнитных полей и других дестабилизирующих факторов. Воздействие дестабилизирующих факторов на стабильность частоты проявляется в изменении емкостей конденсаторов, индуктивностей дросселей и сопротивлений резисторов, входящих в состав колебательных контуров и RC-цепей обратных связей. Стабильность частоты автогенераторов зависит также от паразитных емкостей и индуктивностей и их изменений, которые так или иначе влияют на частоту f 0и которые необходимо учитывать при расчетах и настройке автогенераторов.
