Для изучения пилотажных характеристик самолета Липпиш в конце 1944 г. начал постройку его безмоторного аналога. В работе участвовали студенты авиационных институтов Дармштадта и Мюнхена, поэтому планер получил обозначение DM-1. Он имел деревянную конструкцию, а по размерам был такой же, как Р-13. Крыло — со стреловидностью 60°, профиль — симметричный, с относительной толщиной 15%. Площадь киля равнялась 42% от площади крыла, его относительная толщина была 19%. Большие размеры вертикального оперения были обусловлены задачей сохранения путевой устойчивости и управляемости при полете на больших углах атаки, типичных для "бесхвостки" с крылом малого удлинения, а также особенностью компоновки самолета: с кабиной пилота внутри киля. Для управления применялись элевоны и обычный руль направления, имелись также небольшие поверхности для продольной балансировки.

Предполагалось, что DM-1 будет подниматься на высоту самолетом-носителем, затем "треуголка" будет совершать самостоятельный планирующий полет. Для компенсации нарушения балансировки аппарата на околозвуковых скоростях (их рассчитывали достичь при крутом пикировании) была предусмотрена перекачка воды, используемой в качестве балласта, из носового бака в хвостовой.

Строительство DM-1 велось на аэродроме небольшого баварского городка Приен. 3 мая 1945 г. почти законченный аппарат попал в руки американских войск.

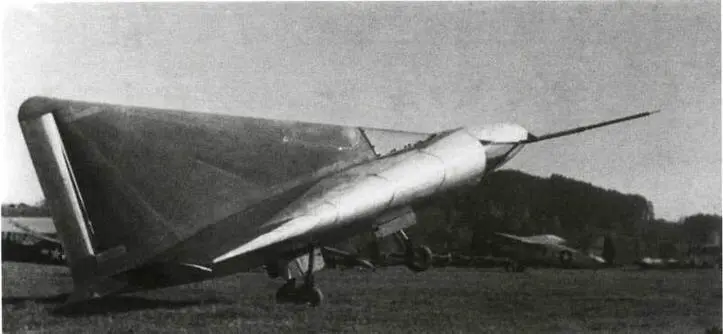

Экспериментальный планер DM-1 на захваченном американцами аэродроме.

В конце войны братья Хортен также планировали создать сверхзвуковой истребитель-"бесхвостку" Но.ХIIIb с крылом малого удлинения. Он должен был быть снабжен турбореактивным двигателем HeS-011 с тягой 1300 кгс. Относительная толщина профиля была меньше, чем у самолета Липпиша — 7%; угол стреловидности крыла составлял 70°. Планировалось, что Но.ХIIIb будет преодолевать сверхзвуковой барьер в пикировании, а затем переходить в горизонтальный полет со скоростью, соответствующей М=1,4. Чтобы летчик мог выдержать огромные перегрузки при выходе из пикирования со сверхзвуковой скоростью, его намеривались поместить лежа в специальной капсуле, заполненной водой.

В качестве первого шага Хортены построили экспериментальный планер Но.XIII. При этом использовалось крыло от Но.III, но угол стреловидности увеличили до 60°, поэтому размах Но.XIII был только 12 м. Гондолу пилота разместили снизу под крылом, в месте излома задней кромки. Обзор получался неважный, зато в аварийной ситуации покинуть аппарат было очень просто: задняя часть яйцевидной гондолы отсоединялась и вместе с человеком отделялась от планера. Вес планера с пилотом равнялся 400 кг.

Планер Хортен Но.XIII отличался необычно большой стреловидностью крыла.

Но.XIII испытывали в полете дважды. Первый раз это произошло 27 ноября 1944 г., управлял планером военный летчик Г.Штребель. Второй полет состоялся 18 декабря. Из-за невысокого аэродинамического качества скорость снижения была довольно велика и продолжительность полетов после отцепления от самолета-буксировщика не превышала 10 минут. Летчик отмечал, что при увеличении скорости до 150 км/ч и более планер плохо слушался элевонов. По всей вероятности, виной тому было интенсивное перетекание потока по размаху, вызванное большой стреловидностью. Приземляться было трудно из-за плохого обзора; во втором полете летчик не смог правильно рассчитать посадку и планер выскочил за пределы аэродрома. На этом эксперименты прекратили. [6]

В 1945 г. Но.XIII был уничтожен бывшими заключенными расположенного поблизости концентрационного лагеря. Планеру Липпиша повезло больше: по рекомендации авторитетного американского ученого-аэродинамика Теодора фон Кармана, посетившего Германию для знакомства с трофейными образцами немецкой авиационной техники, DM-1 достроили и переправили в США для дальнейших исследований. Туда же перевезли А.Липпиша и других немецких авиационных специалистов.

В начале 1946 г. DM-1 поместили для испытаний в большую аэродинамическую трубу НАКА. Результаты продувок разочаровали ученых: подъемная сила оказалась вдвое меньше расчетной, лобовое сопротивление — слишком большим, путевая устойчивость — низкой. После того, как профиль модифицировали, придав ему спереди заостренную форму, аэродинамические характеристики несколько улучшились, однако из-за предполагаемых плохих посадочных свойств от полетов на планере решили отказаться. [7]Аппарат передали на хранение в Смитсонианский институт в Вашингтоне, где он находится и в наши дни.
