Дмитрий Соболев - Столетняя история “летающего крыла”

9. Н.С.Рыбко. Мои воспоминания о полетах на самолете "Стрела" // Архив Научномемориального музея Н.Е.Жуковского.

10. РГАЭ. Ф. 8328. Он. 1. Д. 1027. Л. 37.

11. Г1о оценке ЦАГИ, применение схемы "Стрелы" на истребителе с мотором М-103 мощностью 1000 л.с. давало выигрыш в скорости всего 9 км/ч, тогда как скороподъемность по сравнению с самолетом обычной схемы оказалась бы почти вдвое меньше (РГАЭ. Ф. 8328. Он. 1. Д. 888. Л. 2-4).

12. П.Я.Козлов. Заявка на авторское свидетельство на изобретение самолета-автомобиля от 27 июля 1936 г. Справка № 198229/4. См., также, "Из истории авиации и космонавтики". 1990. Вып. 61. С. 32-33.

13. Патент США № 2108093, 30.04.1935 г.

К середине 30-х годов завершился чисто экспериментальный этап в развитии "бесхвосток". Накопленный за два десятилетия опыт позволил создать ряд удовлетворительно летающих бесхвостых самолетов, что, в свою очередь, дало возможность приступить к работам над самолетами коммерческого или военного назначения.

Оценка первых бесхвостых самолетов и планеров приводила к выводу, что среди всего многообразия исследованных схем имеется две, дающие наилучшее сочетание летных свойств. Одной из них является схема со стреловидным крылом, толкающим винтом и килями на концах крыла ("Шторх-V", "Птеродактиль" Mk.IV). Другая хорошо зарекомендовавшая себя компоновка основывалась на применении широкого у основания крыла со стреловидной передней и прямой задней кромками, короткого фюзеляжа, тянущего винта и расположенного по центру вертикального оперения (БИЧ-7А, ХАИ-АВИАВНИТО-3). Поэтому большинство "бесхвосток" второй половины 30-х и начала 40-х годов строили по одной из этих двух схем.

Летчик и конструктор из Калифорнии Вальдо Уотермен был приверженцем стреловидных "бесхвосток". На основе этой схемы он задумал создать "летающий автомобиль". Эта идея в 30-е годы была очень популярна в США. По мнению ее основоположника, руководителя Авиационного отдела Департамента коммерции Ю.Видала, "авиафорд" должен был иметь максимальную скорость полета 160 км/ч, малую длину разбега и стоить как обычный автомобиль" — 500— 1000 долларов. [1]

"Эрроубил" Вальдо Уотермена

Отсутствие хвоста делало самолет дешевле и, главное, компактнее: при отстыкованных крыльях "бесхвостка" занимала бы в гараже не больше места, чем автомобиль. Выбор же Уотерменом стреловидного крыла с отрицательной круткой был сделан, скорее всего, с учетом опыта постройки фирмой Берджес самолетов такой схемы в годы первой мировой войны.

Первый прототип "летающего автомобиля", названный конструктором "Уотсит", представлял собой самолет с низкорасположенным крылом, закрытой кабиной и установленным сзади двигателем. Он оказался неустойчивым в полете. Виной этому были неправильная центровка и расположенный намного выше крыла пропеллер, влиявший при работе на продольное равновесие самолета.

Значительно лучше летала следующая машина Уотермена — двухместный "Эрроуплейн". Конструктор перенес крыло наверх, расположив его в одной плоскости с осью винта, и увеличил угол стреловидности с 20 до 30 градусов.

Органами управления служили обычные для стреловидной "бесхвостки" элевоны и кили с рулями направления на концах крыла. Размах крыла равнялся 12,2 м, мощность двигателя — 100 л.с., взлетный вес — 860 кг. Максимальная скорость полета была 176 км/ч, посадочная — 65 км/ч.

Летом 1935 г. летчик Гейси перелетел на "Эрроуплейне" из Калифорнии в Вашингтон, без всяких происшествий преодолев расстояние 4300 км за 35 часов летного времени. По словам летчика, самолет хорошо управлялся и был абсолютно невосприимчив к "штопору". [2]

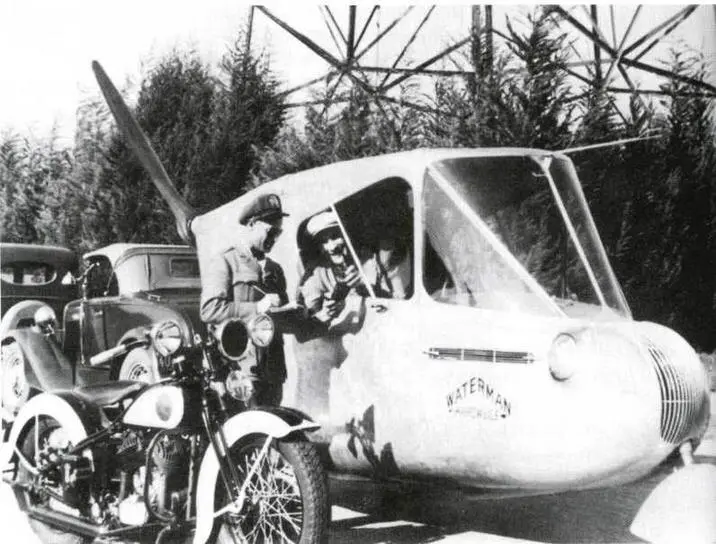

Конструктор пытается убедить полицейского, что "Эрроубил" со снятыми крыльями — такое же дорожное средство, как обычный автомобиль.

Эта демонстрация возможностей самолета помогла Уотермену заключить контракт с известной автомобилестроительной фирмой Студебейкер на постройку пробной партии "летающих автомобилей". Внешне новый самолет не сильно отличался от "Эрроуплейна", но внутри было сделано немало изменений. Вместо авиационного двигателя на "Эрроубиле", как назвали самолет, установили 100-сильный мотор фирмы Студебейкер, работающий на обычном автомобильном бензине. Радиатор и панель приборов также были как у "Студебейкеров". С помощью специальной трансмиссии мощность могла переключаться с винта на задние колеса, переднее колесо управлялось из кабины. Крылья были сделаны легкосъемными, и трансформация самолета в трехколесный автомобиль занимала не более 5 минут. Из-за более тяжелого автомобильного двигателя и установки трансмиссии взлетный вес самолета увеличился до 1170 кг, но благодаря "облагороженному" экстерьеру (закрытые обтекателями колеса и др.) максимальная скорость полета возросла до 185 км/ч.
