Машина получилась на удивление легкой — при размахе крыла 10 м вес конструкции оказался всего 46 кг. Это объяснялось не только отсутствием фюзеляжа и горизонтального оперения, но и параболической формой крыла. При этой форме распределение аэродинамических сил таково, что их равнодействующая находится близко к основанию, изгибающий момент меньше, чем на обычном крыле, и, следовательно, конструкцию можно сделать более легкой. Как показали расчеты, при одинаковом запасе прочности вес 1 м² параболического крыла вдвое меньше, чем у обычного, прямоугольного. [7]

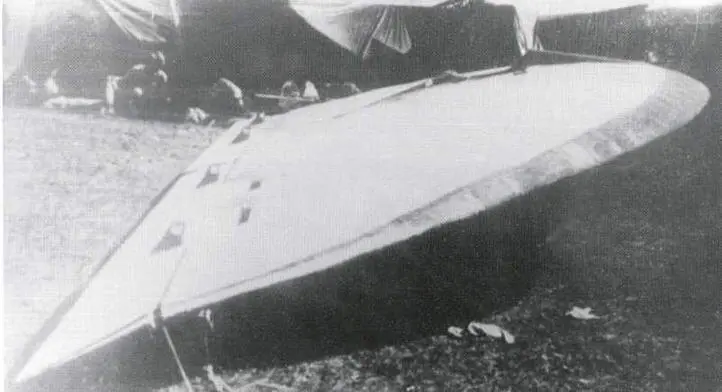

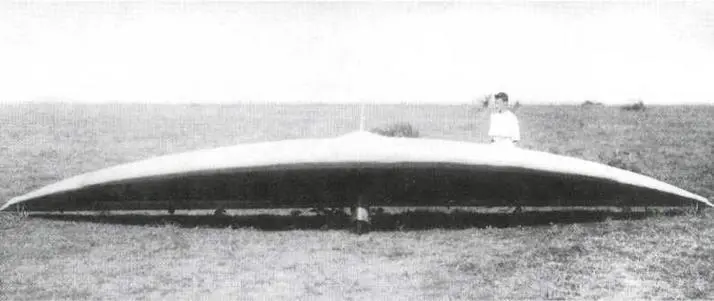

БИЧ-1 в лагере планеристов в Коктебеле.

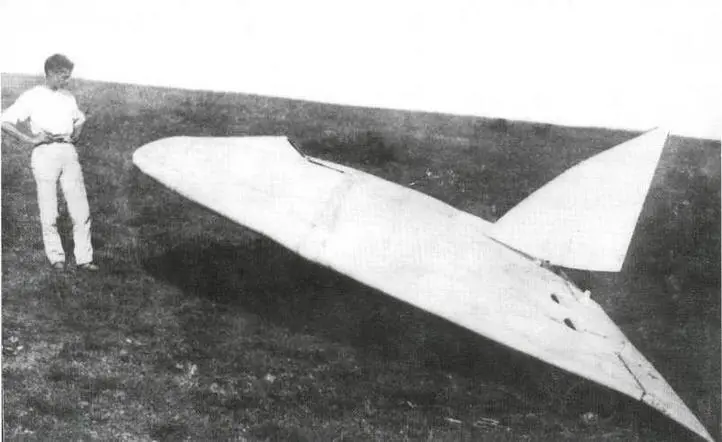

Планер БИЧ-2 имел увеличенный размах крыла и вертикальное оперение.

На вторых Всесоюзных планерных испытаниях в сентябре 1924 г. БИЧ-2 успешно прошел "воздушное крещение". Б.Н.Кудрин поднимал его в воздух 27 раз. Очевидец полетов, летчик Г.А.Шмелев, писал: "Выдающимся событием на испытаниях были успешные полеты с пологих склонов летчика Кудрина на оригинальном планере "БИЧ И-Парабола" ("АВФ-15"). Несмотря на все сомнения этот планер, имеющий оригинальную форму параболического толстого крыла без хвостовой части, совершил с летчиком Кудриным на Кара-Оба и на пологом нижнем северном склоне горы Клементьева ряд весьма удачных и чрезвычайно эффектных, благодаря оригинальной форме планера, полетов. В ряду полетов минутной продолжительности наибольший продолжался 1 м. 20 сек., причем планер, планируя весьма полого, неоднократно проходил расстояние до 570 м и временами парил. Наблюдение над полетами "параболы" дало ряд ценнейших заключений о качестве крыла подобной формы и управляемости и устойчивости бесхвостого планера. Положительные стороны "параболы" вытекают хотя бы из того, что отсутствие фюзеляжа и хвостового оперения уменьшают вредное лобовое сопротивление; кроме того, в конструктивном отношении получается уменьшение внешних размеров и веса по сравнению с обычными аппаратами той же площади. Удачные полеты "параболы" дают возможность фантазировать на тему постройки самолета-крыла, в пустотелом пространстве коего помещались бы и моторы, и команда." [8]

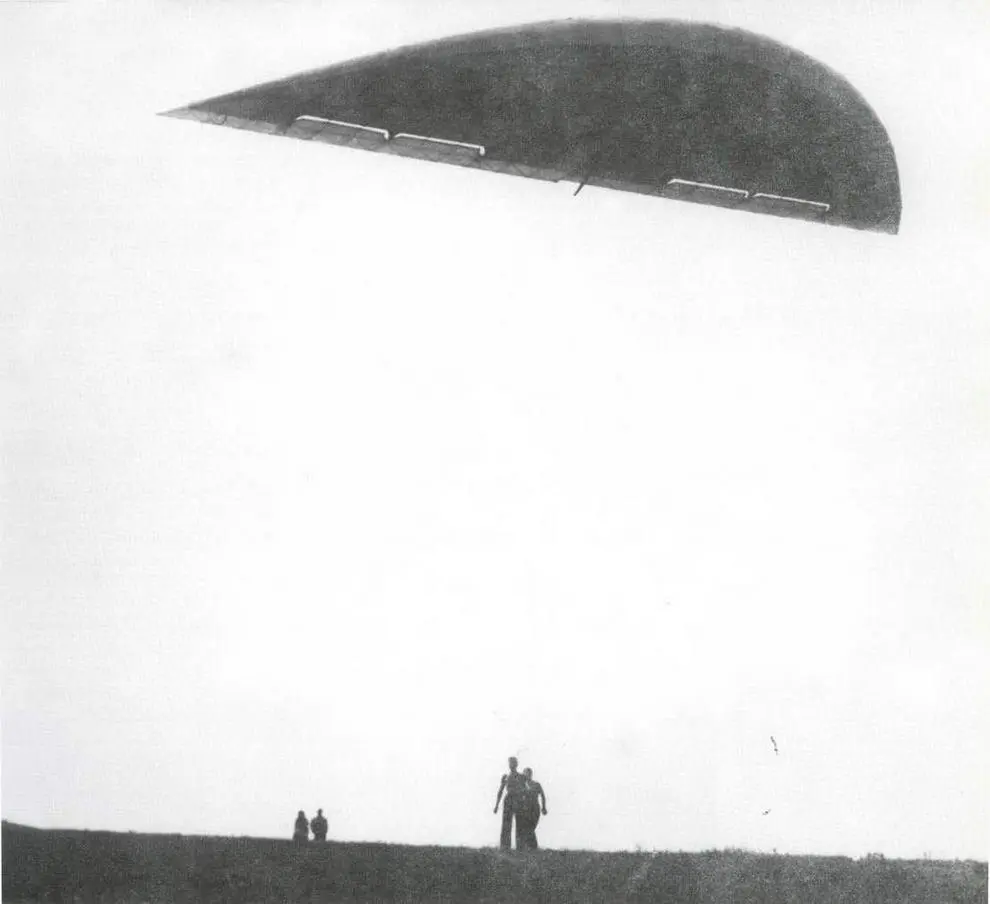

Полет первого в мире ‘‘летающего крыла".

Как показали полеты, вертикальный руль из-за невысокой скорости и малого расстояния от центра тяжести аппарата оказался малоэффективным. Да он был и не очень нужен, планер неплохо управлялся одними элевонами. Поэтому следующий планер Б.И.Черановского, БИЧ-4, не имел вертикального руля. В остальном же он почти не отличался от БИЧ-2. Летал он не хуже своего предшественника. На третьих Всесоюзных планерных состязаниях (1925 г.) летчик П.А.Вержбицкий совершал на БИЧ-4 полеты продолжительностью более минуты, осуществлял виражи в обе стороны.

5 октября ход состязаний был нарушен внезапно налетевшим ночью шквалом. Ветер снес брезентовые ангары и сломал находившиеся в них планеры. Но БИЧ-4 уцелел, так как его для отправки в Москву уже разобрали и запаковали в ящик.

На состязаниях 1925 г. был еще один бесхвостый планер. Его построил брат Б.И.Черановского, Г.И.Черановский. Он работал в Москве в Народном комиссариате путей сообщения, и, так же, как брат, интересовался планеризмом. Планер Г.И.Черановского отличался от "параболы" прямолинейными очертаниями крыла, имеющего вид трапеции. Он так и назывался — "Трапеция". Отборочная комиссия состязаний после проверки сочла планер недостаточно прочным и не допустила его к полетам. [9]

Вскоре Г.И.Черановский перестал заниматься авиацией и посвятил себя кораблестроению. Однако его работа по планеру не прошла впустую, так как оказала влияние на выбор аналогичной формы в конструкциях "БИЧ".

Но это будет позднее. А в 1925 г.Б.И.Черановский, окрыленный успехом БИЧ-2, работает над созданием легкомоторного самолета-"параболы" БИЧ-3. Он строился в мастерских Московского кустарно-промышленного техникума и был закончен в 1926 г.

По конструкции БИЧ-3 был аналогичен планеру БИЧ-2: такое же деревянное параболическое крыло, та же система управления, такое же одноколесное шасси со вспомогательными подпорками на концах крыла. Впереди находился двигатель воздушного охлаждения Блекберн "Томтит" мощностью 18 л.с. За кабиной выступал заголовник, плавно переходящий в киль с рулем направления.
